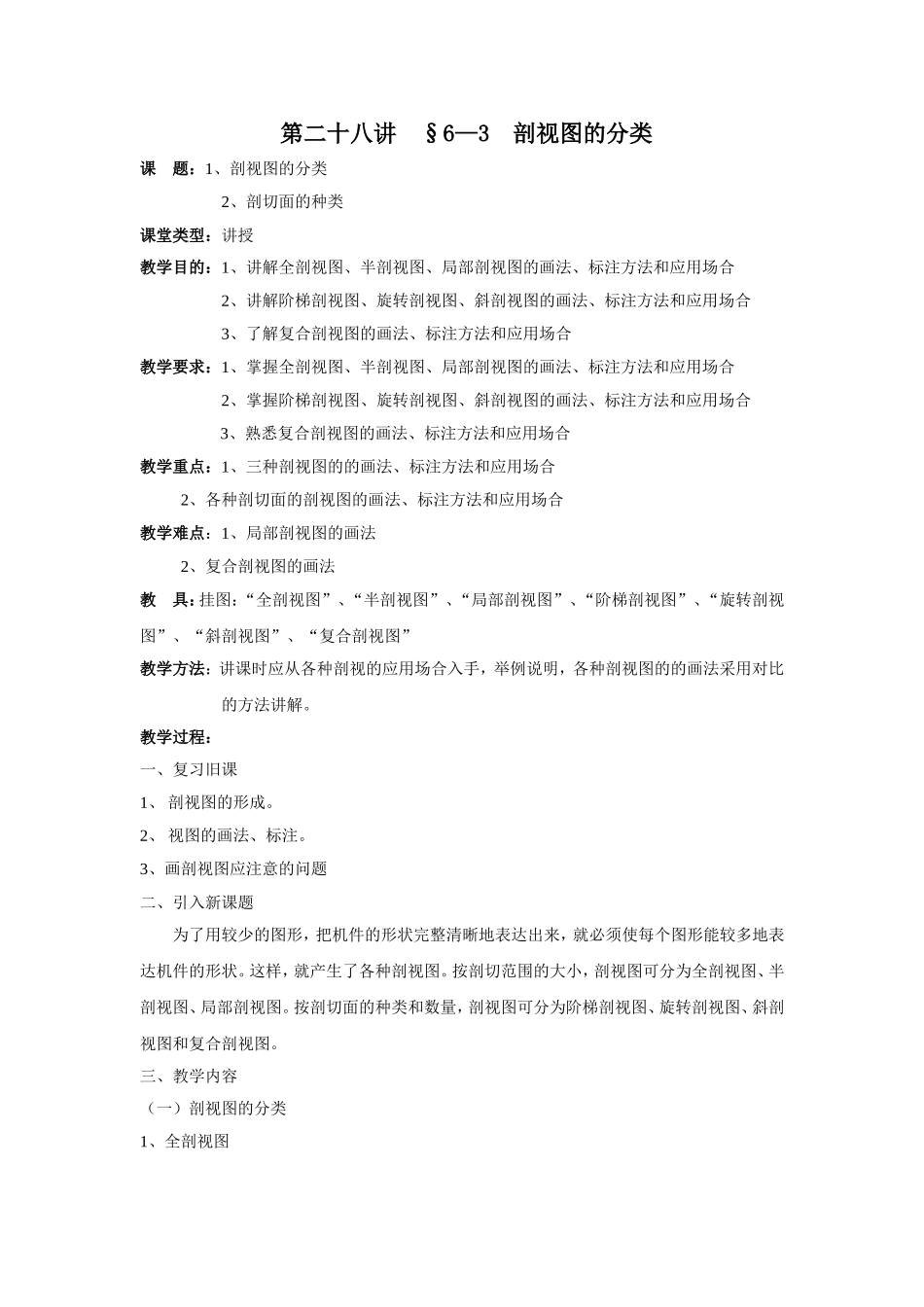

第二十八讲§6—3剖视图的分类课题：1、剖视图的分类2、剖切面的种类课堂类型：讲授教学目的：1、讲解全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、讲解阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、了解复合剖视图的画法、标注方法和应用场合教学要求：1、掌握全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、掌握阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、熟悉复合剖视图的画法、标注方法和应用场合教学重点：1、三种剖视图的的画法、标注方法和应用场合2、各种剖切面的剖视图的画法、标注方法和应用场合教学难点：1、局部剖视图的画法2、复合剖视图的画法教具：挂图：“全剖视图”、“半剖视图”、“局部剖视图”、“阶梯剖视图”、“旋转剖视图”、“斜剖视图”、“复合剖视图”教学方法：讲课时应从各种剖视的应用场合入手，举例说明，各种剖视图的的画法采用对比的方法讲解。教学过程：一、复习旧课1、剖视图的形成。2、视图的画法、标注。3、画剖视图应注意的问题二、引入新课题为了用较少的图形，把机件的形状完整清晰地表达出来，就必须使每个图形能较多地表达机件的形状。这样，就产生了各种剖视图。按剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。按剖切面的种类和数量，剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。三、教学内容（一）剖视图的分类1、全剖视图（1）概念用剖切平面，将机件全部剖开后进行投影所得到的剖视图，称为全剖视图（简称全剖视）例如图6—8中的主视图和左视图均为全剖视图。（2）应用全剖视图一般用于表达外部形状比较简单，内部结构比较复杂的机件。（3）标注当剖切平面通过机件的对称（或基本对称）平面，且全剖视图按投影关系配置，中间又无其它视图隔开时，可以省略标注，否则必须按规定方法标注。如图6—8中的主视图的剖切平面通过对称平面，所以省略了标注；而左视图的剖切平面不是通过对称平面，则必须标注，但它是按投影关系配置的，所以箭头可以省略。6—8全剖视图及其标注2、半剖视图（1）概念当机件具有对称平面时，以对称中心线为界，在垂直于对称平面的投影面上投影得到的，由半个剖视图和半个视图合并组成的图形称为半剖视图。（2）应用半剖视图既充分地表达了机件的内部结构，又保留了机件的外部形状，因此它具有内外兼顾的特点。但半剖视图只适宜于表达对称的或基本对称的机件。（3）标注半剖视图的标注方法与全剖视图相同。例如图6—9（a）所示的机件为前后对称，图6—9（b）中主视图所采用的剖切平面通过机件的前后对称平面，所以不需要标注；而俯视图所采用的剖切平面并非通过机件的对称平面，所以必须标出剖切位置和名称，但箭头可以省略。（a）（b）图6—9半剖视图及其标注（4）注意几点：1）具有对称平面的机件，在垂直于对称平面的投影面上，才宜采用半剖视。如机件的形状接近于对称，而不对称部分已另有视图表达时，也可以采用半剖视。2）半个剖视和半个视图必须以细点画线为界。如果作为分界线的细点画线刚好和轮廓线重合，则应避免使用。如图6—10所示主视图，尽管图的内外形状都对称，似乎可以采用半剖视。但采用半剖视图后，其分界线恰好和内轮廓线相重合，不满足分界线是细点画线的要求，所以不应用半剖视表达，而宜采取局部剖视表达，并且用波浪线将内、外形状分开。（a）正确（b）错误图6—10对称机件的局部剖视3）半剖视图中的内部轮廓在半个视图中不必再用虚线表示。3、局部剖视图（1）概念将机件局部剖开后进行投影得到的剖视图称为局部剖视图。局部剖视图也是在同一视图上同时表达内外形状的方法，并且用波浪线作为剖视图与视图的界线。图6—9的主视图和图6—11的主视图和左视图，均采用了局部剖视图。（a）（b）图6—11局部剖视图（2）应用从以上几例可知，局部剖视是一种比较灵活的表达方法，剖切范围根据实际需要决定。但使用时要考虑到看图方便，剖切不要过于零碎。它常用于下列两种情况：1）机件只有局部内形要表达，而又不必或不宜采用全剖视图时；2）不对称机件需要同时表达其内、外形状时，...
