兴隆名都脚手架工程施工组织设计VIP免费

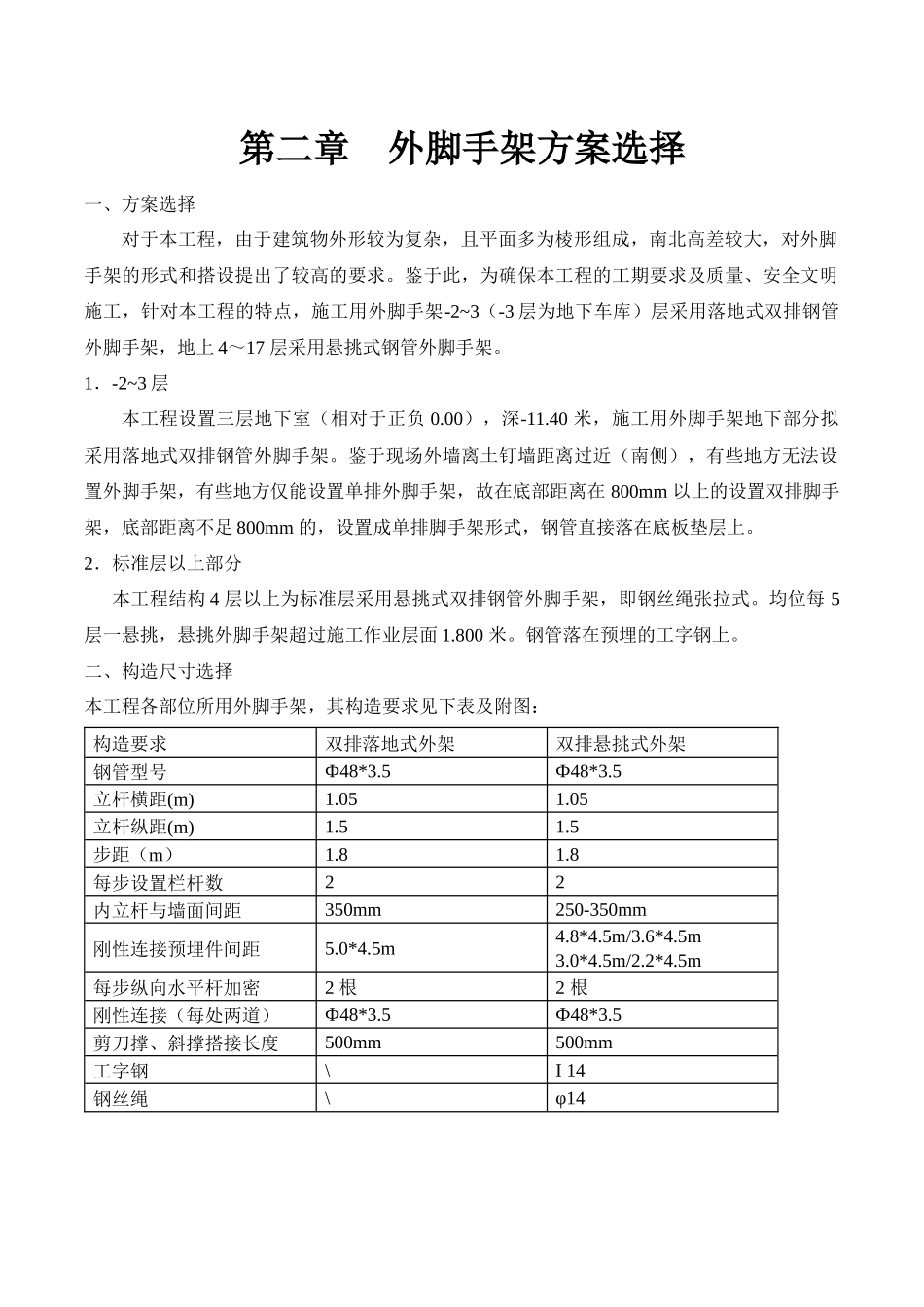

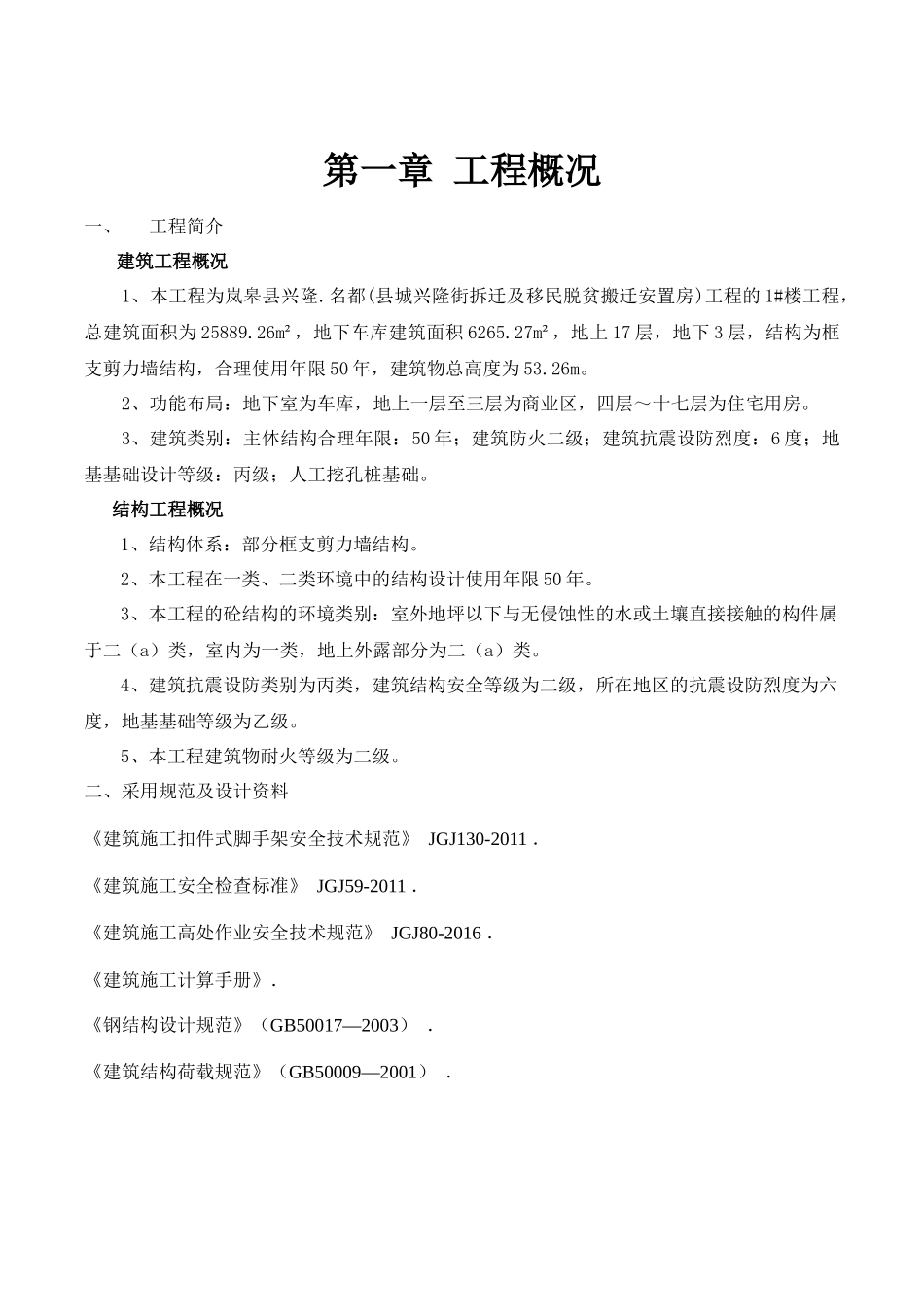

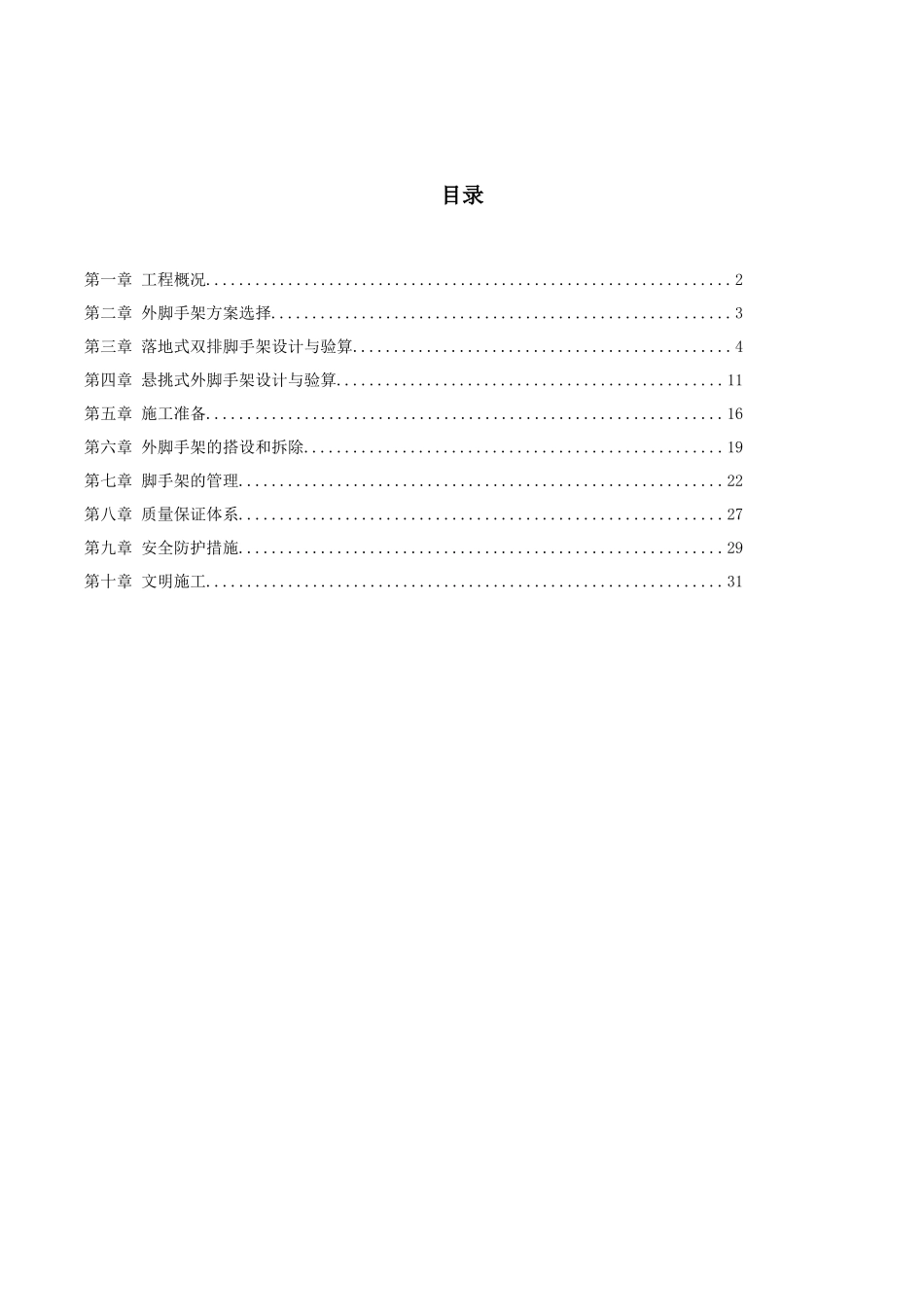

目录第一章工程概况................................................................2第二章外脚手架方案选择........................................................3第三章落地式双排脚手架设计与验算..............................................4第四章悬挑式外脚手架设计与验算...............................................11第五章施工准备...............................................................16第六章外脚手架的搭设和拆除...................................................19第七章脚手架的管理...........................................................22第八章质量保证体系...........................................................27第九章安全防护措施...........................................................29第十章文明施工...............................................................31第一章工程概况一、工程简介建筑工程概况1、本工程为岚皋县兴隆.名都(县城兴隆街拆迁及移民脱贫搬迁安置房)工程的1#楼工程，总建筑面积为25889.26m²，地下车库建筑面积6265.27m²，地上17层，地下3层，结构为框支剪力墙结构，合理使用年限50年，建筑物总高度为53.26m。2、功能布局：地下室为车库，地上一层至三层为商业区，四层～十七层为住宅用房。3、建筑类别：主体结构合理年限：50年；建筑防火二级；建筑抗震设防烈度：6度；地基基础设计等级：丙级；人工挖孔桩基础。结构工程概况1、结构体系：部分框支剪力墙结构。2、本工程在一类、二类环境中的结构设计使用年限50年。3、本工程的砼结构的环境类别：室外地坪以下与无侵蚀性的水或土壤直接接触的构件属于二（a）类，室内为一类，地上外露部分为二（a）类。4、建筑抗震设防类别为丙类，建筑结构安全等级为二级，所在地区的抗震设防烈度为六度，地基基础等级为乙级。5、本工程建筑物耐火等级为二级。二、采用规范及设计资料《建筑施工扣件式脚手架安全技术规范》JGJ130-2011．《建筑施工安全检查标准》JGJ59-2011．《建筑施工高处作业安全技术规范》JGJ80-2016．《建筑施工计算手册》．《钢结构设计规范》（GB50017—2003）．《建筑结构荷载规范》（GB50009—2001）．第二章外脚手架方案选择一、方案选择对于本工程，由于建筑物外形较为复杂，且平面多为棱形组成，南北高差较大，对外脚手架的形式和搭设提出了较高的要求。鉴于此，为确保本工程的工期要求及质量、安全文明施工，针对本工程的特点，施工用外脚手架-2~3（-3层为地下车库）层采用落地式双排钢管外脚手架，地上4～17层采用悬挑式钢管外脚手架。1．-2~3层本工程设置三层地下室（相对于正负0.00），深-11.40米，施工用外脚手架地下部分拟采用落地式双排钢管外脚手架。鉴于现场外墙离土钉墙距离过近（南侧），有些地方无法设置外脚手架，有些地方仅能设置单排外脚手架，故在底部距离在800mm以上的设置双排脚手架，底部距离不足800mm的，设置成单排脚手架形式，钢管直接落在底板垫层上。2．标准层以上部分本工程结构4层以上为标准层采用悬挑式双排钢管外脚手架，即钢丝绳张拉式。均位每5层一悬挑，悬挑外脚手架超过施工作业层面1.800米。钢管落在预埋的工字钢上。二、构造尺寸选择本工程各部位所用外脚手架，其构造要求见下表及附图：构造要求双排落地式外架双排悬挑式外架钢管型号Ф48*3.5Ф48*3.5立杆横距(m)1.051.05立杆纵距(m)1.51.5步距（m）1.81.8每步设置栏杆数22内立杆与墙面间距350mm250-350mm刚性连接预埋件间距5.0*4.5m4.8*4.5m/3.6*4.5m3.0*4.5m/2.2*4.5m每步纵向水平杆加密2根2根刚性连接（每处两道）Ф48*3.5Ф48*3.5剪刀撑、斜撑搭接长度500mm500mm工字钢\I14钢丝绳\φ14第三章落地式双排脚手架设计与验算一、构架的形式、特点和构造要求㈠．组成1．立杆立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm；各接头中心距主节点的距离不大于600mm。上下立杆采用对接连接，立柱的搭接长度不小于1m，端...
