初识家用电器和电路 (2)VIP专享VIP免费

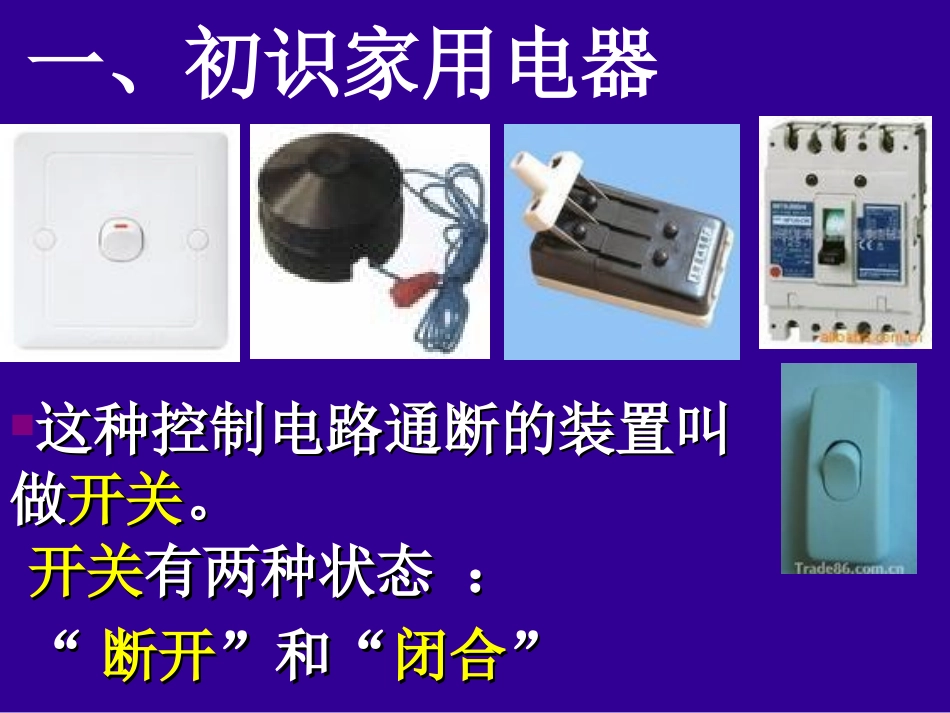

初识家用电器和电路一、初识家用电器这种使用电能进行工作的装这种使用电能进行工作的装置叫做置叫做用电器用电器。。从能量转化的观点来看，用电器是把电能转化为其他形式能量的装置。一、初识家用电器这种控制电路通断的装置叫这种控制电路通断的装置叫做做开关开关。。开关开关有两种状态：有两种状态：““断开断开””和和““闭合闭合””一、初识家用电器可以持续供电的装置可以持续供电的装置叫做叫做电源电源。。从能量转化的观点来看，电源是把其他形式能量转化为电能的装置。电源电源————可以持续供电的装置。可以持续供电的装置。•电池有正负极，正电池有正负极，正极用“极用“+”+”表示，表示，负极用“负极用“--””表示。表示。•电源可分为电源可分为直流电直流电源源和和交流电源交流电源+—一、初识家用电器这种提供电流路径的东西叫做这种提供电流路径的东西叫做导线导线。。讨论区：各种各样的家用电器如何对他们进行分类？各种各样的家用电器如何对他们进行分类？收听广播煮饭照明吊扇电视机1、用电器：使用电能进行工作的装置。可以将电能转化成其他形式的能。2、电源：能持续供电的装置。①.从能量转化的观点来看，电源是把其他形式能量转化为电能的装置。②.种类：直流电源和交流电源③.干电池：炭棒（正极），锌筒（负极）家用电器（书P55表格）二、基本概念：观察手电筒观察：①.按下开关按钮，你观察到了什么？②.电池是如何安装的？后盖与电池是怎样连接的？了解开关的作用。③.灯泡是如何连接的？活动：让小灯泡亮起来•导线导线•电池（放在电池盒中）电池（放在电池盒中）•小灯泡（安在灯座上）小灯泡（安在灯座上）•开关开关二、简单电路的组成1.电源:能持续供电的装置2.用电器:利用电来工作3.开关：控制电路的通和断4.导线：提供电流的路径电路：就是用导线将电源、用电器、开关等元件连接起来组成的电流路径电路连接1、先断开开关2、从电源的一极（一般从正极）开始按照顺序连接至电源的另一极3、闭合开关调试电路，排除故障连接电路时的注意事项：1.连接电路时，开关必须断开。2.从电源正极（或者负极）出发，按一定顺序连接各个器件，防止出现短路或者断路。3.连接线应顺时针绕在接线柱上，并旋紧螺母。4.电路连接好后，必须检查电路无误后，再闭合开关。5.电源的两极绝不允许以任何方式直接相连，以免造成电源短路，损坏电源。三、电流方向：当直流电源对用电器供电时，在电源的外部电流由电源的正极通过用电器流向负极。四、认识电路的三种状态四、认识电路的断路情形灯丝断开“断路”又称为“开路”四、认识电路的短路情形危害:会烧坏导线和电源!这是短路吗？电流电灯开关短路这是短路吗？如图所示的电路中，若闭合开关，将会出现什么现象？L1L2思维拓展四、电路的三种状态1.通路：处处连通的电路2.断路：某处断开的电路3.短路：导线不经过任何用电器与电源两极直接连接起来.危害:会烧坏导线和电源!危害:会烧坏导线和电源!五、电路图：用电路元件符号表示电路元件实物连接的图。电路图用规定的符号来表示电路连接情况的图元件符号电路元件电路图的画法六、画电路图的注意事项：2、完整地反映电路的组成。即要把电源、用电器、导线和开关都画在电路之中，不能遗漏。1、规范使用元件符号。3、均匀分布电路元件。连接导线用横平竖直的线段代表。拐弯处一般取直角，拐角处没有电路元件。4、画成的电路图应简洁、工整、美观。知识运用指出下列电路图中的错误(a)(b)(c)SLSL2L1L3L4L开关S闭合时电源被短路电路不完整，无电源灯泡未形成回路且缺少开关知识运用根据给出的实物图画出相应的电路图根据下图的实物连接图，画出相应的电路图。根据下面的电路图，用笔画线连接实物连接要点：连接电路时，从电源的正极上用导线依次接好灯泡、开关各器件，最后接到电源的负极上。巩固练习1、根据下列实物图画出相应的电路图L2L1L2根据实物图画电路图根据实物图画电路图S1S2L1L2巩固练习2、根据下列实物图画出相应的电路图L1L2S1S2S3、根据下列实物图画出相应的电路图巩固练习L1S2S1L2图3根据实物图画电路图L1L2S2S1全课小结1、简单电路由...
