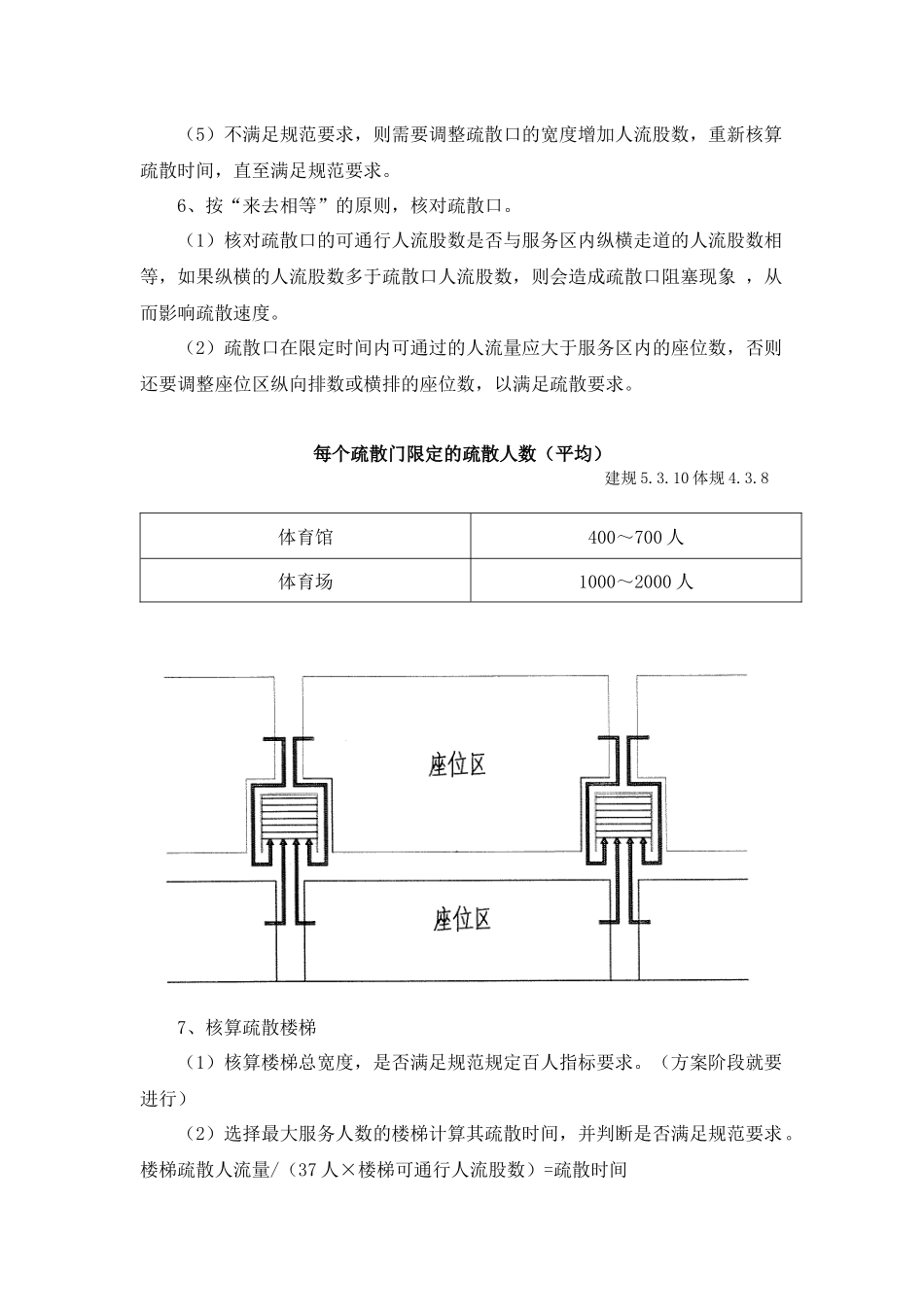

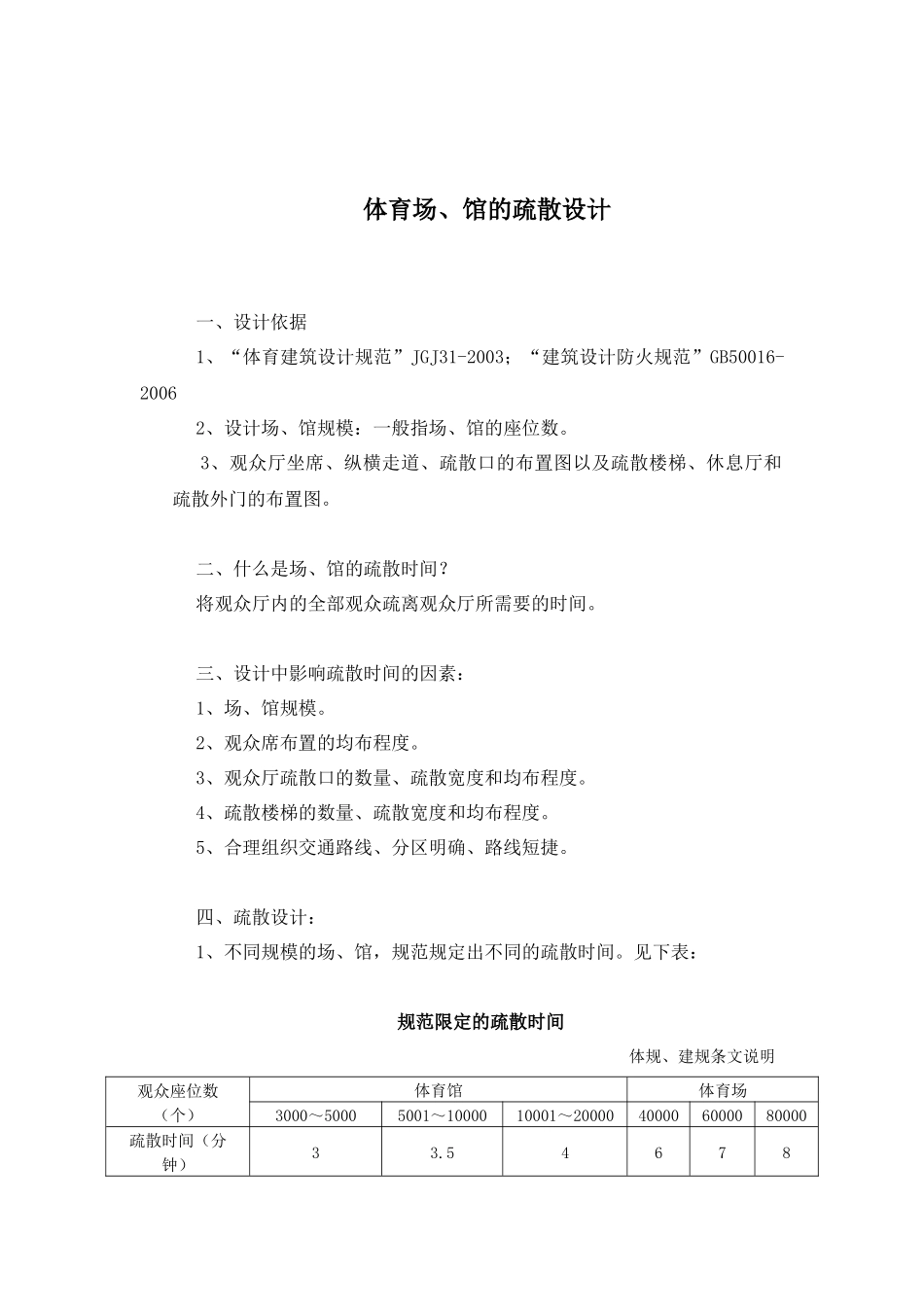

体育场、馆的疏散设计一、设计依据1、“体育建筑设计规范”JGJ31-2003；“建筑设计防火规范”GB50016-20062、设计场、馆规模：一般指场、馆的座位数。3、观众厅坐席、纵横走道、疏散口的布置图以及疏散楼梯、休息厅和疏散外门的布置图。二、什么是场、馆的疏散时间？将观众厅内的全部观众疏离观众厅所需要的时间。三、设计中影响疏散时间的因素：1、场、馆规模。2、观众席布置的均布程度。3、观众厅疏散口的数量、疏散宽度和均布程度。4、疏散楼梯的数量、疏散宽度和均布程度。5、合理组织交通路线、分区明确、路线短捷。四、疏散设计：1、不同规模的场、馆，规范规定出不同的疏散时间。见下表：规范限定的疏散时间体规、建规条文说明观众座位数（个）体育馆体育场3000～50005001～1000010001～20000400006000080000疏散时间（分钟）33.546782、观众席围绕比赛场地布置时，如果能做到均匀布置，则有利于疏散口的均匀分布。3、观众厅疏散口的数量和疏散宽度设计：（1）按疏散百人指标计算出疏散总宽度。（方案阶段）（2）设定单个疏散口的宽度，计算出疏散口个数。（方案阶段）疏散宽度指标体规表4.3.8（建规表5.3.16-2）观众座位数（个）宽度指标耐火等级（m/百人）疏散部位室内看台室外看台3000～50005001～1000010001～2000020001～4000040001～6000060000以上一、二级一、二级一、二级一、二级一、二级一、二级内外门和走道平坡地面0.430.370.320.210.180.16阶梯地面0.500.430.370.250.220.19楼梯0.500.430.370.250.220.19注：表中较大座位数档次按规定指标计算出来的总宽度，不应小于相邻较小座位数档次按其最多座位数计算出来的疏散总宽度。5、核算观众厅疏散口：（初设阶段）（1）选择通过人流量最大的观众厅疏散口进行核算，并计算出该疏散口的人流量（该服务区的座位数）。（2）根据疏散口宽度计算疏散口可通行的人流股数。疏散口宽度/0.55m（超过4股人流按0.5m计）（3）疏散口的人流量/（每分钟单股人流通过人数×人流股数）=疏散时间每分钟单股人流通过人数建规5.3.10体规4.3.8平坡地面和门43人/min阶梯地面和楼梯37人/min（4）上述疏散时间可确定为观众厅的疏散时间，并判断是否满足规范要求。（5）不满足规范要求，则需要调整疏散口的宽度增加人流股数，重新核算疏散时间，直至满足规范要求。6、按“来去相等”的原则，核对疏散口。（1）核对疏散口的可通行人流股数是否与服务区内纵横走道的人流股数相等，如果纵横的人流股数多于疏散口人流股数，则会造成疏散口阻塞现象，从而影响疏散速度。（2）疏散口在限定时间内可通过的人流量应大于服务区内的座位数，否则还要调整座位区纵向排数或横排的座位数，以满足疏散要求。每个疏散门限定的疏散人数（平均）建规5.3.10体规4.3.8体育馆400～700人体育场1000～2000人7、核算疏散楼梯（1）核算楼梯总宽度，是否满足规范规定百人指标要求。（方案阶段就要进行）（2）选择最大服务人数的楼梯计算其疏散时间，并判断是否满足规范要求。楼梯疏散人流量/（37人×楼梯可通行人流股数）=疏散时间五、结论1、通常要求：外门总宽度＞疏散楼梯总宽度＞观众厅疏散口总宽度2、由于观众厅座位布置的不均匀性，造成观众厅疏散口疏散人数不相等，以及疏散楼梯服务人数的不均衡，因此疏散时间必须采用最大人流量观众厅疏散口的疏散时间和最大人流量疏散楼梯的疏散时间来确定。3、体育场、馆休息厅和休息平台可供停留观众的面积是否满足规范要求也应给以关注。4、疏散走道穿越休息厅或前厅时，厅内陈设的布置不应影响疏散的通畅。5、疏散门、疏散走道、疏散楼梯的疏散标志必须满足规范规定的建筑设计及构造要求。
