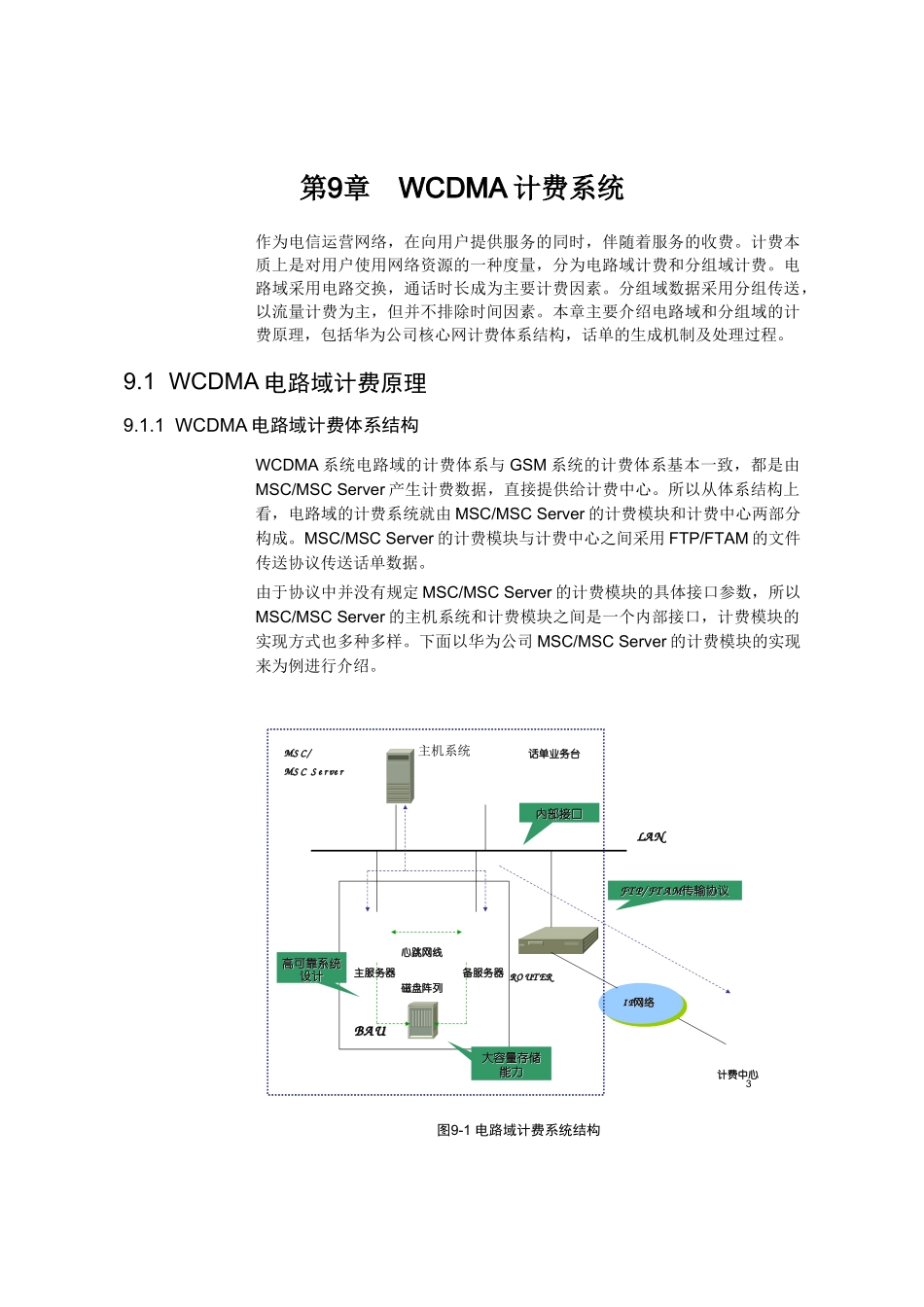

第9章WCDMA计费系统作为电信运营网络，在向用户提供服务的同时，伴随着服务的收费。计费本质上是对用户使用网络资源的一种度量，分为电路域计费和分组域计费。电路域采用电路交换，通话时长成为主要计费因素。分组域数据采用分组传送，以流量计费为主，但并不排除时间因素。本章主要介绍电路域和分组域的计费原理，包括华为公司核心网计费体系结构，话单的生成机制及处理过程。9.1WCDMA电路域计费原理9.1.1WCDMA电路域计费体系结构WCDMA系统电路域的计费体系与GSM系统的计费体系基本一致，都是由MSC/MSCServer产生计费数据，直接提供给计费中心。所以从体系结构上看，电路域的计费系统就由MSC/MSCServer的计费模块和计费中心两部分构成。MSC/MSCServer的计费模块与计费中心之间采用FTP/FTAM的文件传送协议传送话单数据。由于协议中并没有规定MSC/MSCServer的计费模块的具体接口参数，所以MSC/MSCServer的主机系统和计费模块之间是一个内部接口，计费模块的实现方式也多种多样。下面以华为公司MSC/MSCServer的计费模块的实现来为例进行介绍。图9-1电路域计费系统结构3内部接口内部接口FTP/FTAMFTP/FTAM传输协议传输协议大容量存储大容量存储能力能力高可靠系统高可靠系统设计设计磁盘阵列磁盘阵列BAUBAU主服务器主服务器备服务器备服务器MSC/MSC/MSCServerMSCServer话单业务台话单业务台LANLANROUTERROUTER心跳网线心跳网线IPIP网络网络计费中心计费中心主机系统MSC/MSCServer计费系统主要由主机相关模块和话单管理单元（BAU）组成。图9-1是电路域计费系统结构图。主机系统：话单信息由主机系统生成，并首先在主机的话单池中缓存，话单池中的原始话单以包的形式采用TCP/IP协议不断的传往话单管理单元。话单管理单元（BAU）：BAU是MSC/MSCServer计费系统的处理核心，为双机热备份系统。BAU通过局域网与主机相连，通过广域网与计费中心相连，向计费中心提供FTP/FTAM接口，支持作为FTP的Server端或Client端以及作为FTAM的Responder端，将话单送到计费中心。BAU功能：将从主机系统收到原始话单保存后进行分练和格式转换工作，以生成最终话单。BAU将最终话单保存，并送往计费中心。其功能具体如下：原始话单保存：BAU收到主机发送来的话单数据包，进行解包验证等过程后，把收到的原始话单保存到硬盘中，然后向主机发送确认消息，并且做好相应的日志记录，然后对原始话单进行分练和格式转换工作。话单分拣：分拣就是将话单按照其中的某个域进行分类，分别通过相应的流程处理并保存到不同的物理路径下。话单中的所有数据域都可以作为分拣的依据。话单格式转换：BAU的格式转换过程可以完成对话单域的删选，可以将两位纪年法变成四位纪年法，可以按设定的格式转换为文本格式。最终话单存储：话单管理单元完成对原始话单的分拣或格式转换处理后，将处理后的话单（最终话单）按不同的分类存放到不同的目录下。计费中心：完成话单采集功能，对话单数据进行最终处理，根据各种资费条件，得出客户的最终帐单。9.1.2MSC/MSCServer产生的计费数据1.话单类型MSC/MSCServer可以作为VMSC、TMSC、GMSC以及SSP，不同的呼叫，对应于不同的话单类型。话单类型主要包括如下几种：移动主叫话单：本局移动用户作为主叫时产生的话单。移动被叫话单：本局移动用户作为被叫时产生的话单。漫游话单：主叫为他网用户、被叫为本网用户时产生的话单。出关口局话单：主叫为本网用户、被叫为他网用户时产生的话单。汇接话单：主叫用户和被叫用户都不在本局，本局做TMSC时产生的话单。代做话单：非预付费用户呼叫预付费用户，组网采用OVERLAY方式，由SSP代替始发MSC出此话单，对非预付费主叫用户计费。前转话单：被叫为本局移动用户，发生前转，对被叫产生前转话单。试呼话单：对不成功的呼叫产生的话单。短消息话单：分别针对短消息始发、短消息终结产生话单。特服呼叫话单：针对包括特服呼叫和特服类紧急呼叫在内的呼叫产生的话单。2.话单格式MSC/MSCSERVER话单管理单元提供给计费中心的话单格式，遵从《移动电话计费标准预处理话单格式》。BAU可以根据需要向计费中心提供二进制或文本话单...
