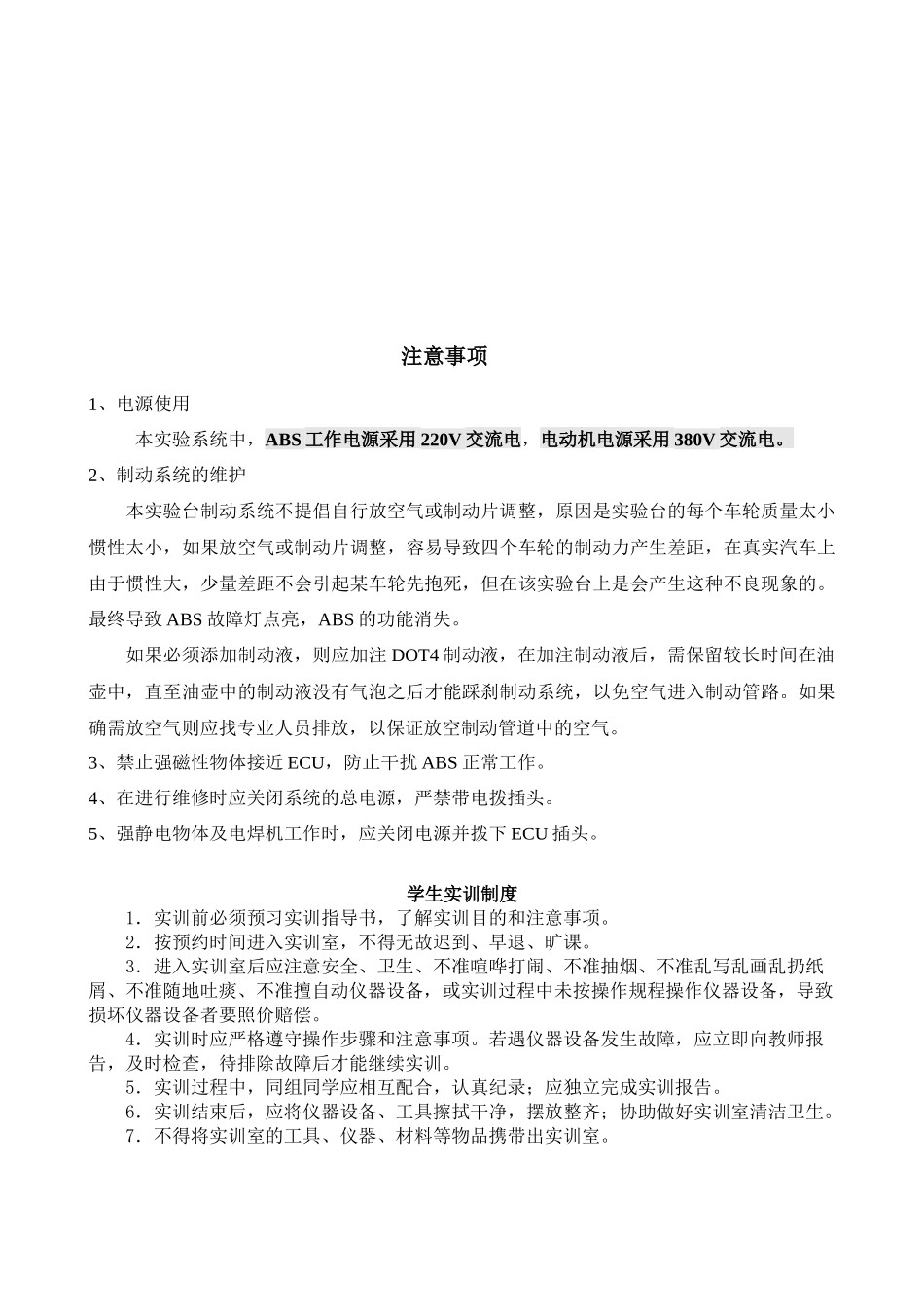

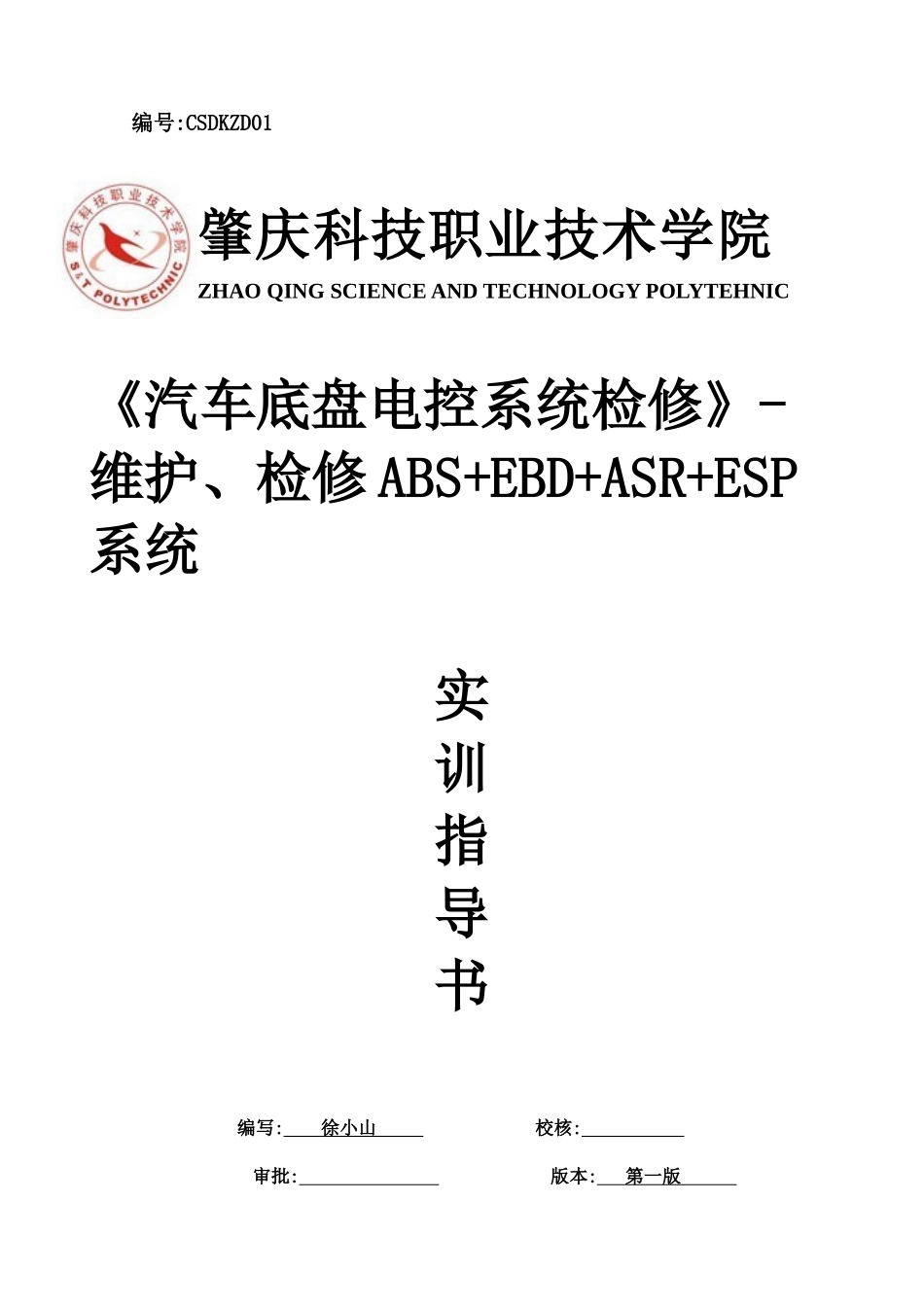

编号:CSDKZD01肇庆科技职业技术学院ZHAO QING SCIENCE AND TECHNOLOGY POLYTEHNIC《汽车底盘电控系统检修》-维护、检修 ABS+EBD+ASR+ESP系统实训指导书编写: 徐小山 校核: 审批: 版本: 第一版 注意事项1、电源使用本实验系统中，ABS 工作电源采用 220V 交流电，电动机电源采用 380V 交流电。2、制动系统的维护本实验台制动系统不提倡自行放空气或制动片调整，原因是实验台的每个车轮质量太小惯性太小，如果放空气或制动片调整，容易导致四个车轮的制动力产生差距，在真实汽车上由于惯性大，少量差距不会引起某车轮先抱死，但在该实验台上是会产生这种不良现象的。最终导致 ABS 故障灯点亮，ABS 的功能消失。如果必须添加制动液，则应加注 DOT4 制动液，在加注制动液后，需保留较长时间在油壶中，直至油壶中的制动液没有气泡之后才能踩刹制动系统，以免空气进入制动管路。如果确需放空气则应找专业人员排放，以保证放空制动管道中的空气。3、禁止强磁性物体接近 ECU，防止干扰 ABS 正常工作。4、在进行维修时应关闭系统的总电源，严禁带电拨插头。5、强静电物体及电焊机工作时，应关闭电源并拨下 ECU 插头。学生实训制度1．实训前必须预习实训指导书，了解实训目的和注意事项。2．按预约时间进入实训室，不得无故迟到、早退、旷课。3．进入实训室后应注意安全、卫生、不准喧哗打闹、不准抽烟、不准乱写乱画乱扔纸屑、不准随地吐痰、不准擅自动仪器设备，或实训过程中未按操作规程操作仪器设备，导致损坏仪器设备者要照价赔偿。4．实训时应严格遵守操作步骤和注意事项。若遇仪器设备发生故障，应立即向教师报告，及时检查，待排除故障后才能继续实训。5．实训过程中，同组同学应相互配合，认真纪录；应独立完成实训报告。6．实训结束后，应将仪器设备、工具擦拭干净，摆放整齐；协助做好实训室清洁卫生。7．不得将实训室的工具、仪器、材料等物品携带出实训室。维护、检修 ABS+EBD+ASR+ESP 系统一、项目编号：CSDKZD01二、实训课时：12 学时三、实训目的（1）熟悉轿车底盘中 ABS+EBD+ASR+ESP 系统的组成、结构及其工作原理，能分析与描述它们的工作过程和电路分析；（2）熟悉轿车底盘电控系统检测工具、设备、仪器等使用与维护知识；（3）能维护、检修 ABS+EBD+ASR+ESP 电控系统；（4）熟悉轿车底盘电控系统检修、故障诊断与排除知识，能用专用检测工具、设备、仪器进行轿车底盘电控系统的故障诊断与排除。四、实...
