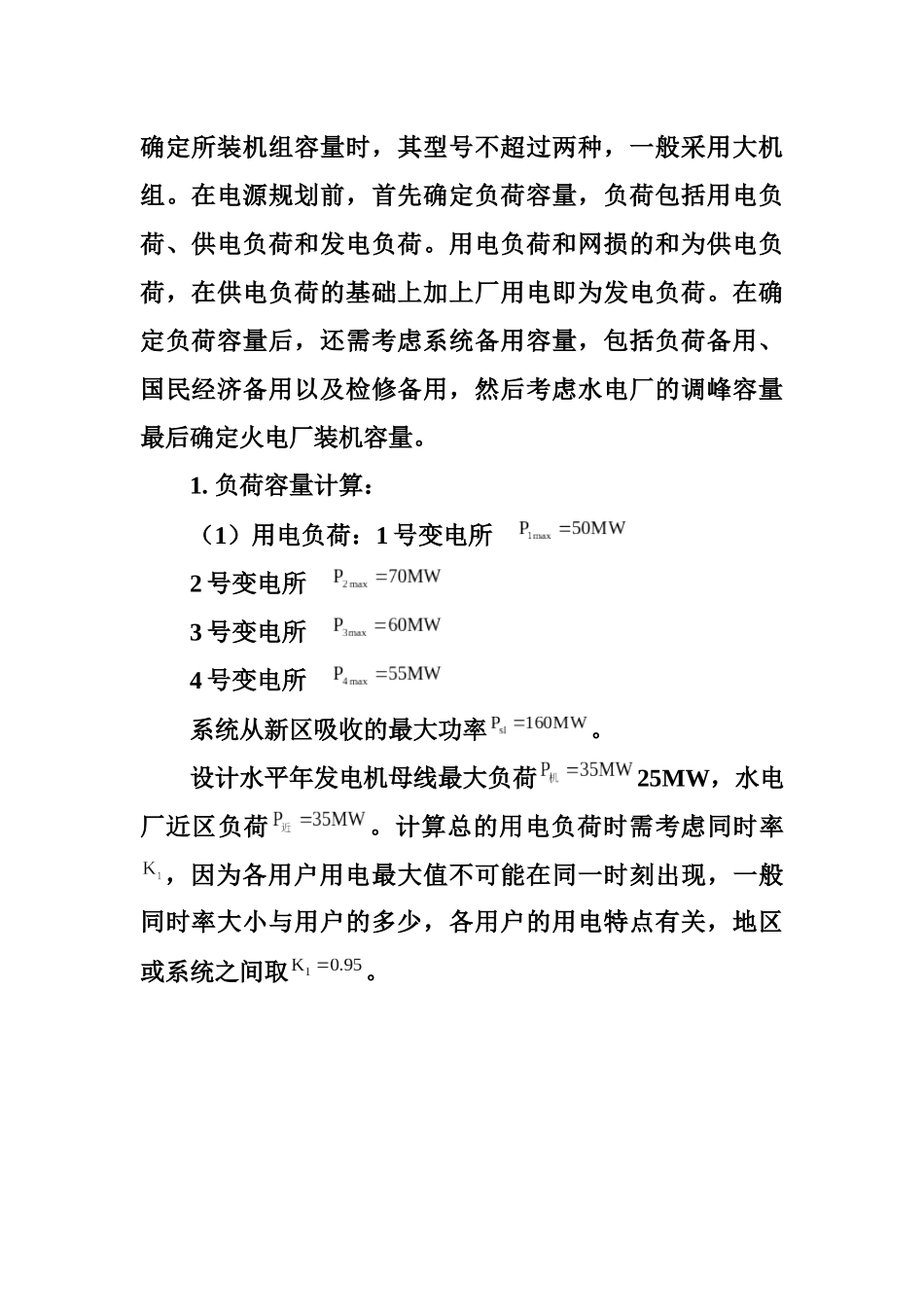

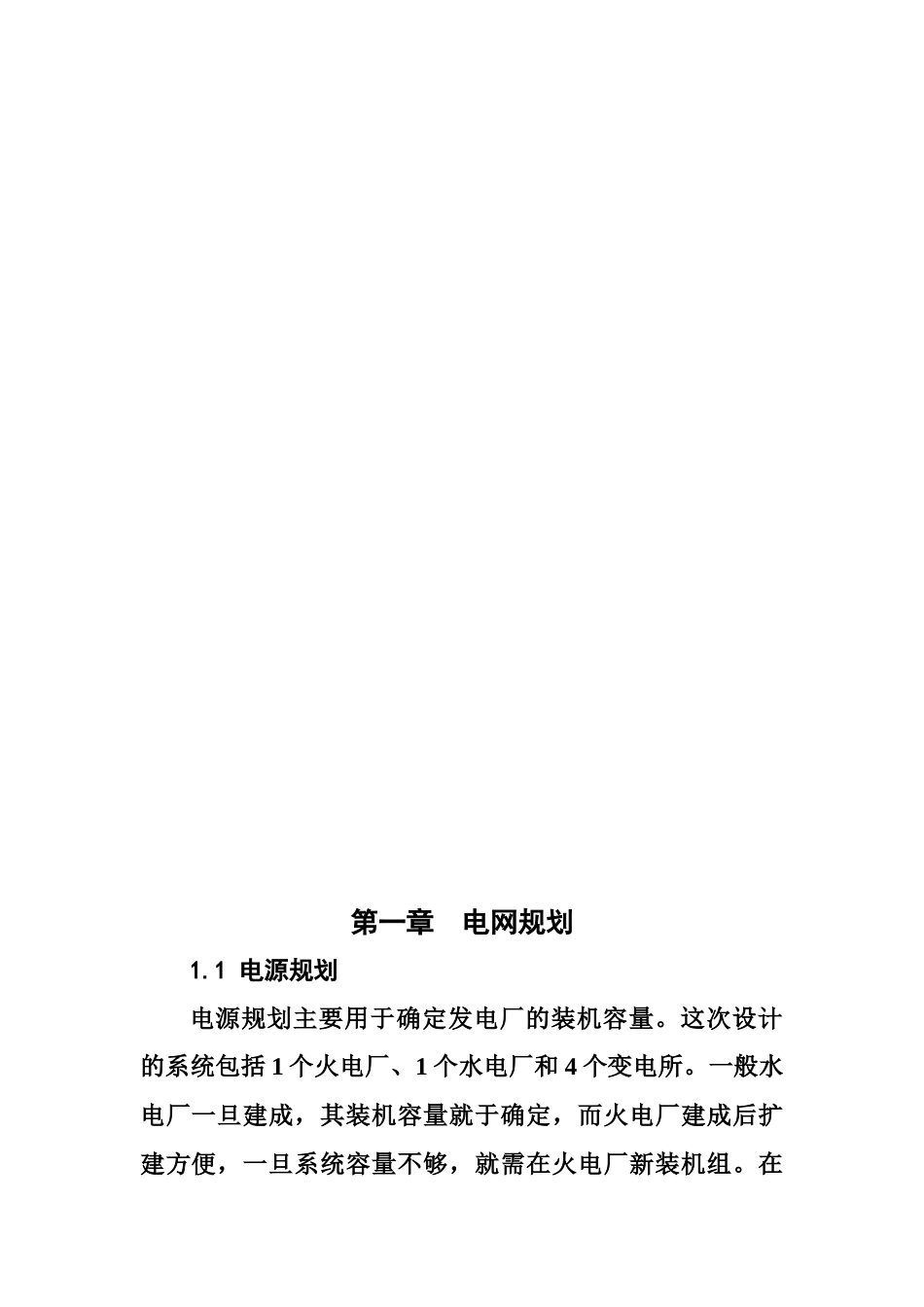

目录第一章 电网规划1.1 电源规划1.2 电力网络方案选择1.3 导线截面和型号的选择1.4 主变压器的选择1.5 方案经济性比较第二章 短路电流计算2.1 基本参数标幺值计算2.2 短路电流计算2.3 电气设备选择第三章 潮流的计算3.1 基本参数计算 3.2 手算冬季最大运行方式潮流3.3 机算潮流第四章 厂用电设计4.1 供电电压等级4.2 厂用电接线4.3 厂用变压器选择4.4 厂用电设备选择第五章 防雷保护设计第一章 电网规划1.1 电源规划电源规划主要用于确定发电厂的装机容量。这次设计的系统包括 1 个火电厂、1 个水电厂和 4 个变电所。一般水电厂一旦建成，其装机容量就于确定，而火电厂建成后扩建方便，一旦系统容量不够，就需在火电厂新装机组。在确定所装机组容量时，其型号不超过两种，一般采用大机组。在电源规划前，首先确定负荷容量，负荷包括用电负荷、供电负荷和发电负荷。用电负荷和网损的和为供电负荷，在供电负荷的基础上加上厂用电即为发电负荷。在确定负荷容量后，还需考虑系统备用容量，包括负荷备用、国民经济备用以及检修备用，然后考虑水电厂的调峰容量最后确定火电厂装机容量。1. 负荷容量计算：（1）用电负荷：1 号变电所 2 号变电所 3 号变电所 4 号变电所 系统从新区吸收的最大功率。设计水平年发电机母线最大负荷25MW，水电厂近区负荷。计算总的用电负荷时需考虑同时率，因为各用户用电最大值不可能在同一时刻出现，一般同时率大小与用户的多少，各用户的用电特点有关，地区或系统之间取。 （2）供电负荷：在用电负荷的基础上考虑网损就得到供电负荷，网损率一般为 5%~10%，此处取网损率10%，则：（3）发电负荷：计算发电负荷就要考虑厂用电，因此涉及厂用电率。各发电机的厂用电率不同，水电厂和火电厂不同，前者远远小于后者。一般情况下，大型凝汽式电厂厂用电率为 4%~8%，水电厂为 0.1%~1%，由于水电厂和火电厂的厂用电率不同，因此系统厂用电率应由两个电厂共同决定，但水电厂厂用电率相对火电厂厂用电率很小在这里不考虑水厂，取厂用电率为，则：（4）备用容量的确定负荷备用：通常取系统最大负荷的 5%；国民经济备用：通常在负荷备用中考虑；事故备用：取系统最大负荷的 10%，且不小于系统中最大一台机组的单机容量的最大值；检修备用：若机组检修时，其负荷不超过总装机容量，则可以不设置检修备用，否则，应单独设置。则：所以取。（5）调峰容量计算（水电厂）：首先按年末的发电负荷...
