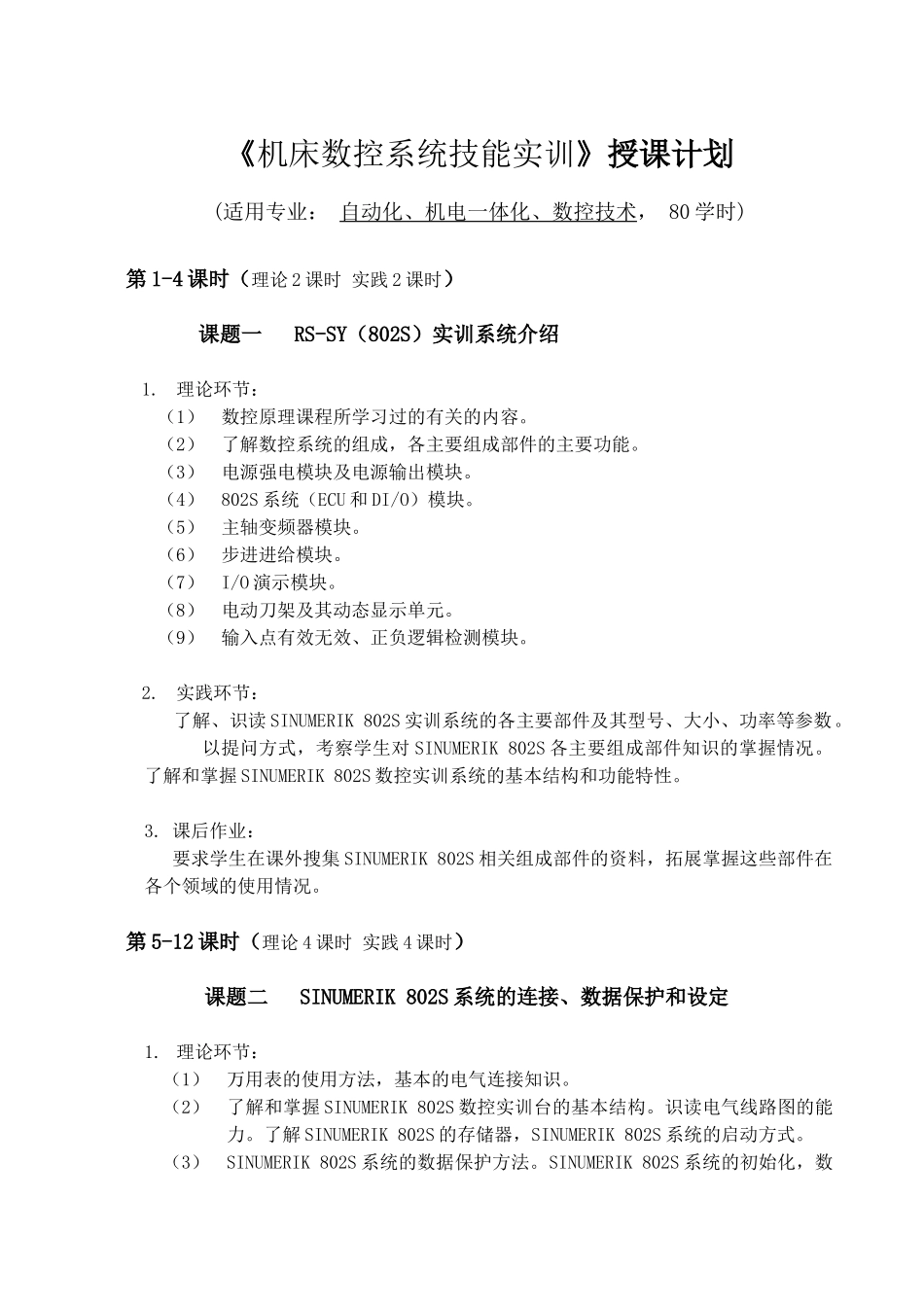

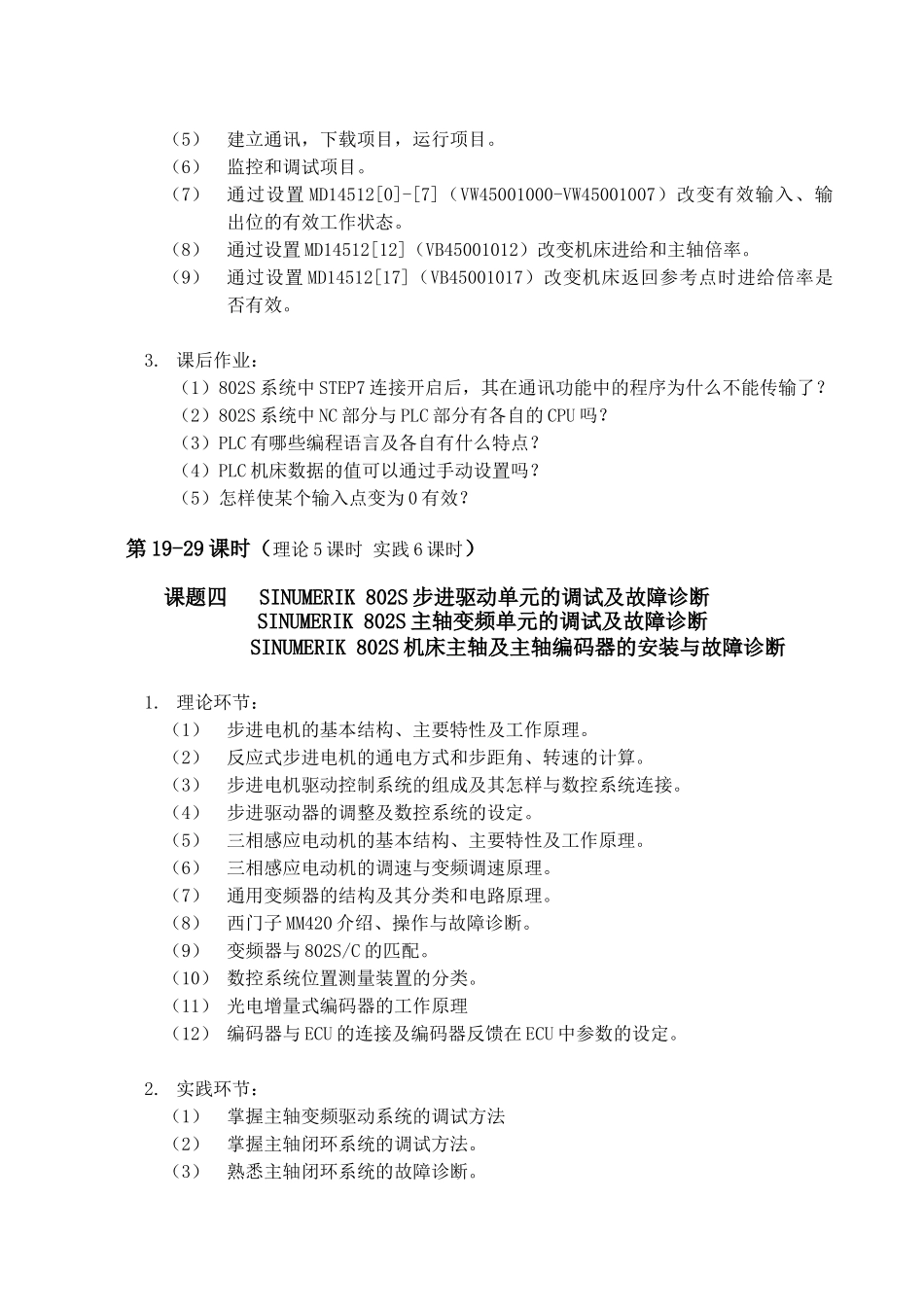

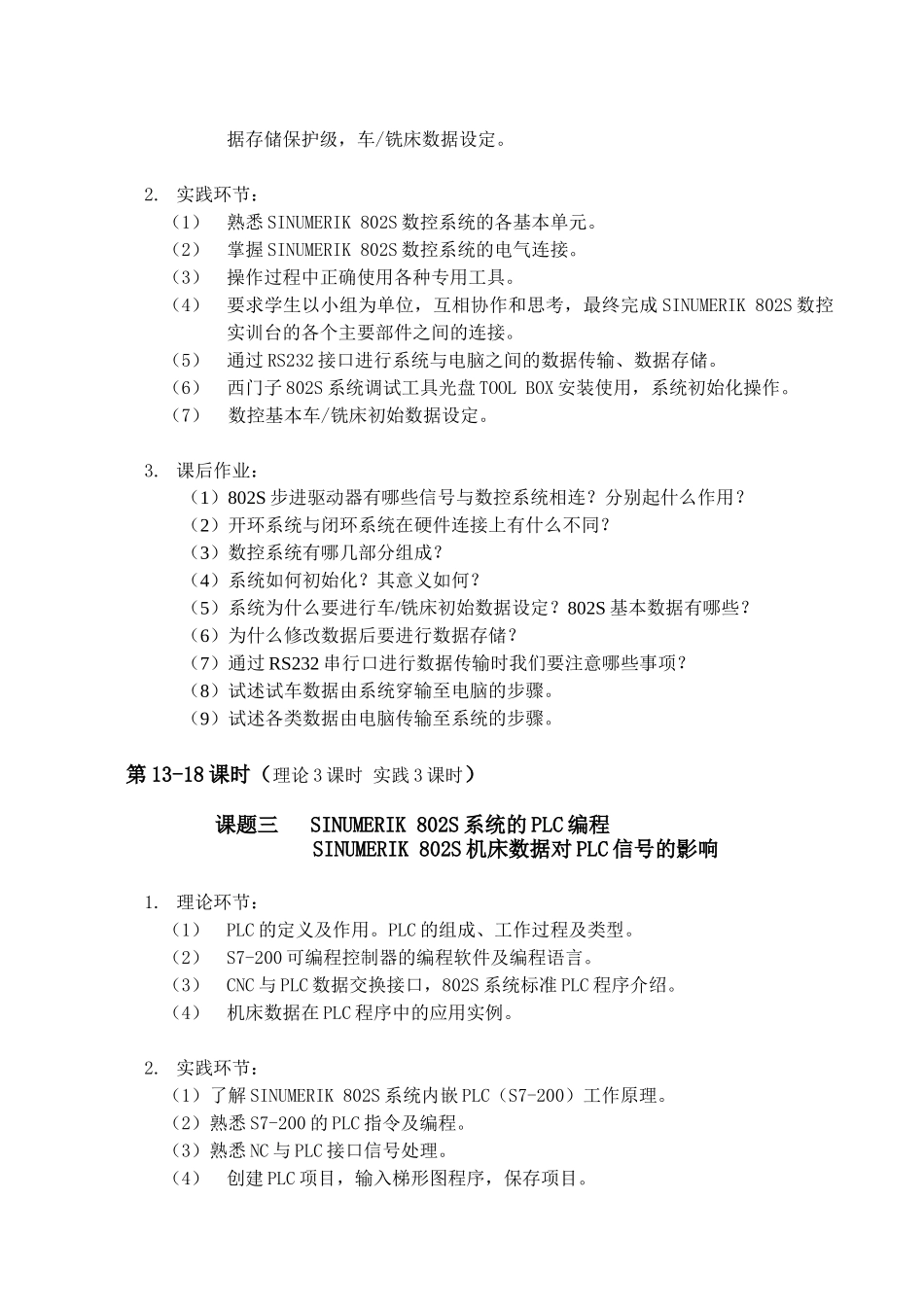

《机床数控系统技能实训》授课计划(适用专业： 自动化、机电一体化、数控技术， 80 学时)第 1-4 课时（理论 2 课时 实践 2 课时）课题一 RS-SY（802S）实训系统介绍1.理论环节：（1）数控原理课程所学习过的有关的内容。（2）了解数控系统的组成，各主要组成部件的主要功能。（3）电源强电模块及电源输出模块。（4）802S 系统（ECU 和 DI/O）模块。（5）主轴变频器模块。（6）步进进给模块。（7）I/O 演示模块。（8）电动刀架及其动态显示单元。（9）输入点有效无效、正负逻辑检测模块。 2.实践环节：了解、识读 SINUMERIK 802S 实训系统的各主要部件及其型号、大小、功率等参数。 以提问方式，考察学生对 SINUMERIK 802S 各主要组成部件知识的掌握情况。了解和掌握 SINUMERIK 802S 数控实训系统的基本结构和功能特性。3. 课后作业：要求学生在课外搜集 SINUMERIK 802S 相关组成部件的资料，拓展掌握这些部件在各个领域的使用情况。第 5-12 课时（理论 4 课时 实践 4 课时）课题二 SINUMERIK 802S 系统的连接、数据保护和设定1. 理论环节：（1）万用表的使用方法，基本的电气连接知识。（2）了解和掌握 SINUMERIK 802S 数控实训台的基本结构。识读电气线路图的能力。了解 SINUMERIK 802S 的存储器，SINUMERIK 802S 系统的启动方式。（3）SINUMERIK 802S 系统的数据保护方法。SINUMERIK 802S 系统的初始化，数据存储保护级，车/铣床数据设定。 2. 实践环节：（1）熟悉 SINUMERIK 802S 数控系统的各基本单元。（2）掌握 SINUMERIK 802S 数控系统的电气连接。（3）操作过程中正确使用各种专用工具。 （4）要求学生以小组为单位，互相协作和思考，最终完成 SINUMERIK 802S 数控实训台的各个主要部件之间的连接。（5）通过 RS232 接口进行系统与电脑之间的数据传输、数据存储。（6）西门子 802S 系统调试工具光盘 TOOL BOX 安装使用，系统初始化操作。（7） 数控基本车/铣床初始数据设定。 3. 课后作业：（1）802S 步进驱动器有哪些信号与数控系统相连？分别起什么作用？（2）开环系统与闭环系统在硬件连接上有什么不同？（3）数控系统有哪几部分组成？（4）系统如何初始化？其意义如何？（5）系统为什么要进行车/铣床初始数据设定？802S 基本数据有哪些？（6）为什么修改数据后要进行数据存储？（7）通过 RS232 串行口进行数据传输时我们要注意哪些事项？（8）试述试...
