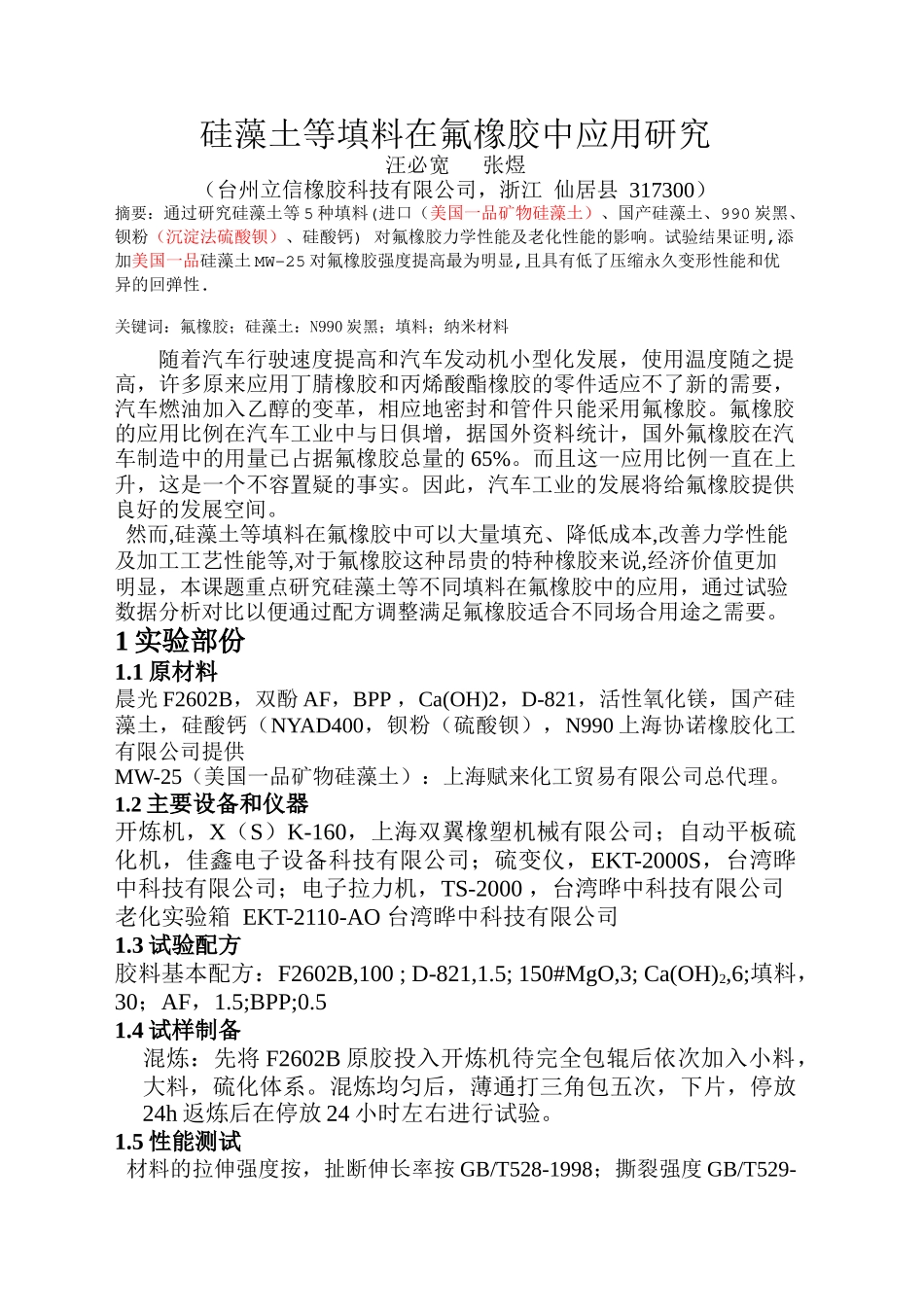

硅藻土等填料在氟橡胶中应用研究汪必宽 张煜（台州立信橡胶科技有限公司，浙江 仙居县 317300）摘要：通过研究硅藻土等 5 种填料(进口（美国一品矿物硅藻土）、国产硅藻土、990 炭黑、钡粉（沉淀法硫酸钡）、硅酸钙) 对氟橡胶力学性能及老化性能的影响。试验结果证明,添加美国一品硅藻土 MW-25 对氟橡胶强度提高最为明显,且具有低了压缩永久变形性能和优异的回弹性.关键词：氟橡胶；硅藻土：N990 炭黑；填料；纳米材料随着汽车行驶速度提高和汽车发动机小型化发展，使用温度随之提高，许多原来应用丁腈橡胶和丙烯酸酯橡胶的零件适应不了新的需要，汽车燃油加入乙醇的变革，相应地密封和管件只能采用氟橡胶。氟橡胶的应用比例在汽车工业中与日俱增，据国外资料统计，国外氟橡胶在汽车制造中的用量已占据氟橡胶总量的 65%。而且这一应用比例一直在上升，这是一个不容置疑的事实。因此，汽车工业的发展将给氟橡胶提供良好的发展空间。 然而,硅藻土等填料在氟橡胶中可以大量填充、降低成本,改善力学性能及加工工艺性能等,对于氟橡胶这种昂贵的特种橡胶来说,经济价值更加明显，本课题重点研究硅藻土等不同填料在氟橡胶中的应用，通过试验数据分析对比以便通过配方调整满足氟橡胶适合不同场合用途之需要。1 实验部份1.1 原材料晨光 F2602B，双酚 AF，BPP ，Ca(OH)2，D-821，活性氧化镁，国产硅藻土，硅酸钙（NYAD400，钡粉（硫酸钡），N990 上海协诺橡胶化工有限公司提供MW-25（美国一品矿物硅藻土）：上海赋来化工贸易有限公司总代理。1.2 主要设备和仪器开炼机，X（S）K-160，上海双翼橡塑机械有限公司；自动平板硫化机，佳鑫电子设备科技有限公司；硫变仪，EKT-2000S，台湾晔中科技有限公司；电子拉力机，TS-2000 ，台湾晔中科技有限公司 老化实验箱 EKT-2110-AO 台湾晔中科技有限公司1.3 试验配方胶料基本配方：F2602B,100 ; D-821,1.5; 150#MgO,3; Ca(OH)2,6;填料，30；AF，1.5;BPP;0.51.4 试样制备混炼：先将 F2602B 原胶投入开炼机待完全包辊后依次加入小料，大料，硫化体系。混炼均匀后，薄通打三角包五次，下片，停放24h 返炼后在停放 24 小时左右进行试验。1.5 性能测试 材料的拉伸强度按，扯断伸长率按 GB/T528-1998；撕裂强度 GB/T529-91；硬度测试采用邵 A 硬度，按 GB/T531-92 进行；高温压缩永久变形测试按 GB/T7759-1996 进行；硫化曲线测定采用 GB/T16584 进行；试样电镜扫描分析按一般...
