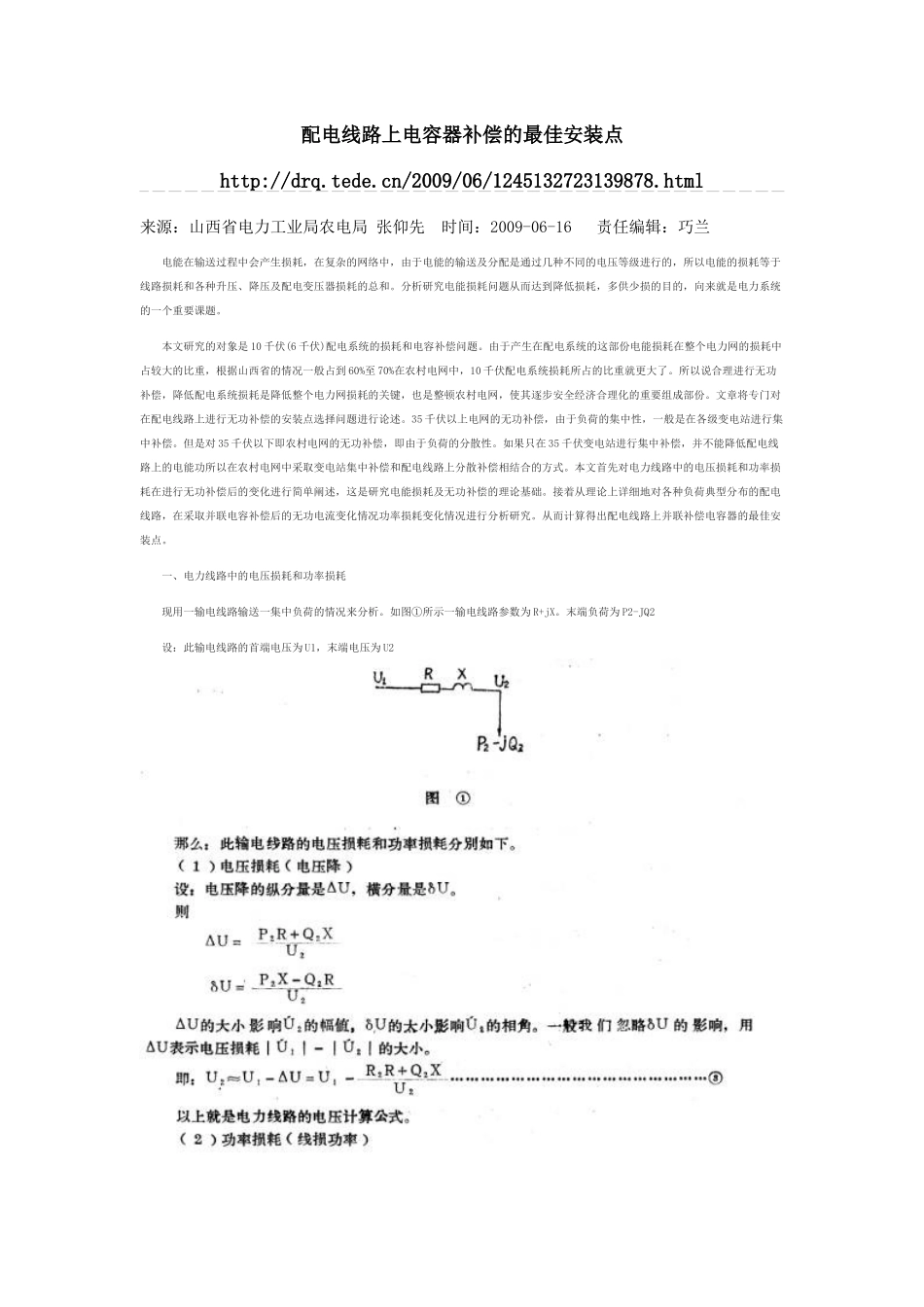

配电线路上电容器补偿的最佳安装点http://drq.tede.cn/2009/06/1245132723139878.html来源：山西省电力工业局农电局 张仰先 时间：2009-06-16 责任编辑：巧兰 电能在输送过程中会产生损耗，在复杂的网络中，由于电能的输送及分配是通过几种不同的电压等级进行的，所以电能的损耗等于线路损耗和各种升压、降压及配电变压器损耗的总和。分析研究电能损耗问题从而达到降低损耗，多供少损的目的，向来就是电力系统的一个重要课题。 本文研究的对象是 10 千伏(6 千伏)配电系统的损耗和电容补偿问题。由于产生在配电系统的这部份电能损耗在整个电力网的损耗中占较大的比重，根据山西省的情况一般占到 60%至 70%在农村电网中，10 千伏配电系统损耗所占的比重就更大了。所以说合理进行无功补偿，降低配电系统损耗是降低整个电力网损耗的关键，也是整顿农村电网，使其逐步安全经济合理化的重要组成部份。文章将专门对在配电线路上进行无功补偿的安装点选择问题进行论述。35 千伏以上电网的无功补偿，由于负荷的集中性，一般是在各级变电站进行集中补偿。但是对 35 千伏以下即农村电网的无功补偿，即由于负荷的分散性。如果只在 35 千伏变电站进行集中补偿，并不能降低配电线路上的电能功所以在农村电网中采取变电站集中补偿和配电线路上分散补偿相结合的方式。本文首先对电力线路中的电压损耗和功率损耗在进行无功补偿后的变化进行简单阐述，这是研究电能损耗及无功补偿的理论基础。接着从理论上详细地对各种负荷典型分布的配电线路，在采取并联电容补偿后的无功电流变化情况功率损耗变化情况进行分析研究。从而计算得出配电线路上并联补偿电容器的最佳安装点。 一、电力线路中的电压损耗和功率损耗 现用一输电线路输送一集中负荷的情况来分析。如图①所示一输电线路参数为 R+jX。末端负荷为 P2-JQ2 设：此输电线路的首端电压为 U1，末端电压为 U2 ⑨、⑩两式就是当线路上的负荷是集中在末端时，在末端进行电容补偿，使 cosΦ=1 的情况下，损耗减少与补偿容量，或与线路中无功电流的关系式。显而易见，从上两式中可以看出，这种情况下电容补偿的最佳安装点在线路的末端。 大部份配电线路，负荷是沿线路呈不同状态分布的。在这些情况下，如果随配电线路上各点不同的负荷进行题点补偿，这样的补偿效果当然是最好的’，但这却使安装费、运行费和电容器的单位造价大大增加，综合经济效果是不经济的。一般在农用配电线路上采取所谓分...
