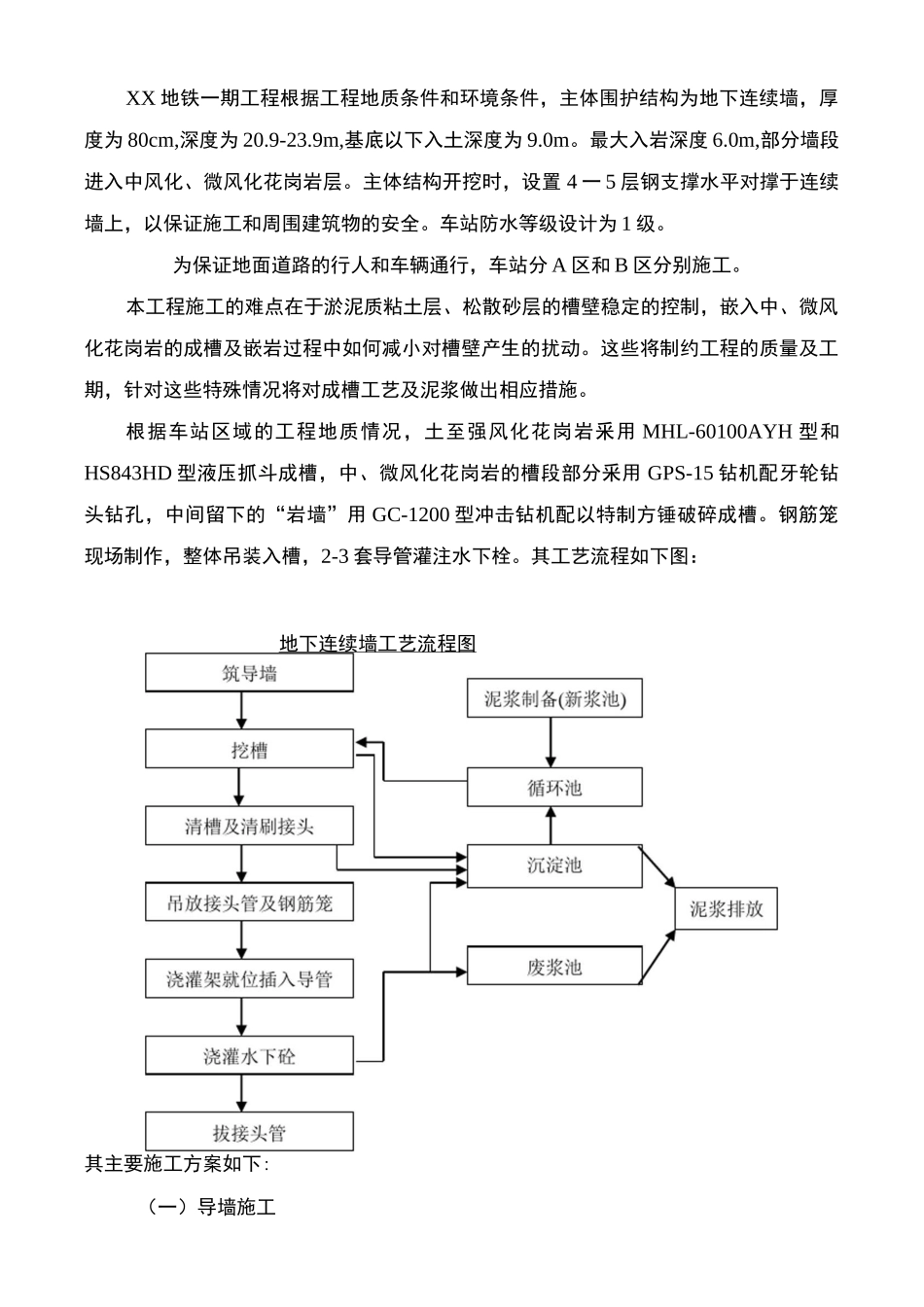

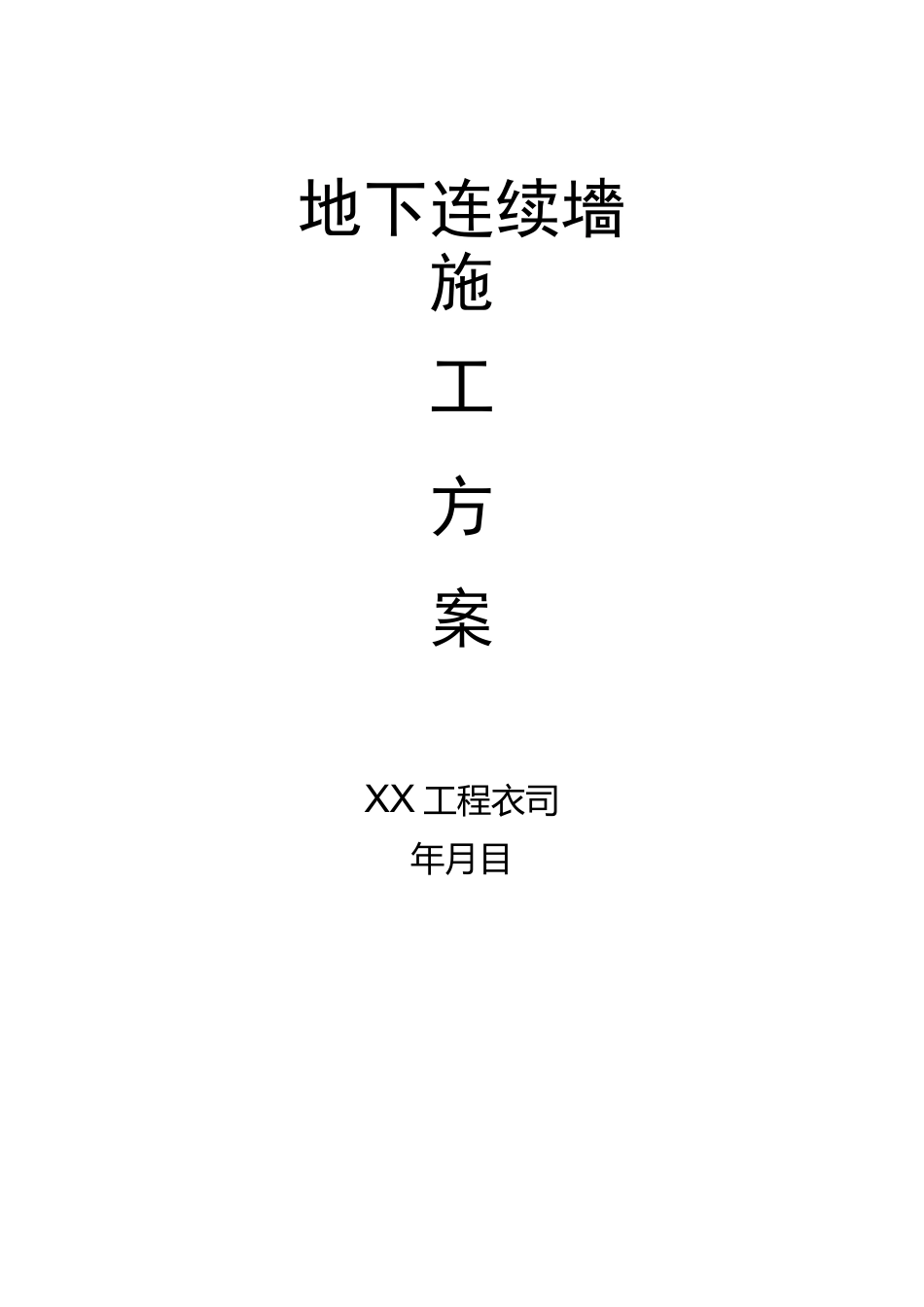

地下连续墻施工方案XX 工程衣司年月目XX 地铁一期工程根据工程地质条件和环境条件，主体围护结构为地下连续墙，厚度为 80cm,深度为 20.9-23.9m,基底以下入土深度为 9.0m。最大入岩深度 6.0m,部分墙段进入中风化、微风化花岗岩层。主体结构开挖时，设置 4 一 5 层钢支撑水平对撑于连续墙上，以保证施工和周围建筑物的安全。车站防水等级设计为 1 级。为保证地面道路的行人和车辆通行，车站分 A 区和 B 区分别施工。本工程施工的难点在于淤泥质粘土层、松散砂层的槽壁稳定的控制，嵌入中、微风化花岗岩的成槽及嵌岩过程中如何减小对槽壁产生的扰动。这些将制约工程的质量及工期，针对这些特殊情况将对成槽工艺及泥浆做出相应措施。根据车站区域的工程地质情况，土至强风化花岗岩釆用 MHL-60100AYH 型和HS843HD 型液压抓斗成槽，中、微风化花岗岩的槽段部分釆用 GPS-15 钻机配牙轮钻头钻孔，中间留下的“岩墙”用 GC-1200 型冲击钻机配以特制方锤破碎成槽。钢筋笼现场制作，整体吊装入槽，2-3 套导管灌注水下栓。其工艺流程如下图：地下连续墙工艺流程图其主要施工方案如下:（一）导墙施工导墙是控制地下连续墙各项指标的基准，它起着支护槽口土体，承受地面荷载和稳定泥浆液面的作用。对于地质情况比较好的地方，可以直接施作导墙，对于松散层可通过地表注浆进行地基加固及防渗堵漏。1、导墙设计根据施工区域地质情况，导墙做成“二厂”形现浇钢筋栓结构，内侧净宽度比连续墙宽 50 毫米，如图所示：钢筋图換扳图基坑外堆坑内导墙o地下墙中〃/7〃〃〃〃〃〃〃〃“个〃////7“〃导墙各转角处需向外延伸，以满足最小开挖槽段及钻孔入岩需要。如图所示两种拐角：2、导墙施工：用全站仪放出地墙轴线，并放出导墙位置（连续墙轴线向基坑外侧外放 70mm）,导墙开挖釆用小型挖掘机开挖，人工配合清底。基底夯实后，铺设 7 厘米厚 1：3 水泥沙浆，碗浇筑采用钢模板及木支撑，插入式振捣器振捣。导墙顶高出地面不小于 10 厘米，以防止地面水流入槽内，污染泥浆。导墙顶面做成水平，考虑地面坡度影响，在适当位置做成 10〜15 厘米台阶。模板拆除后，沿其纵向每隔 1 米加设上下两道 10*10 厘米方木做内支撑，将两片导墙支撑起来，在导墙的牲达到设计强度前，禁止任何重型机械和运输设备在其旁边通过。导墙施工缝与地下墙接缝错开。其施工顺序如下：3、导墙施工的技术要求：（1）内墙面与地墙纵轴线平行度误差为±10mim（2...
