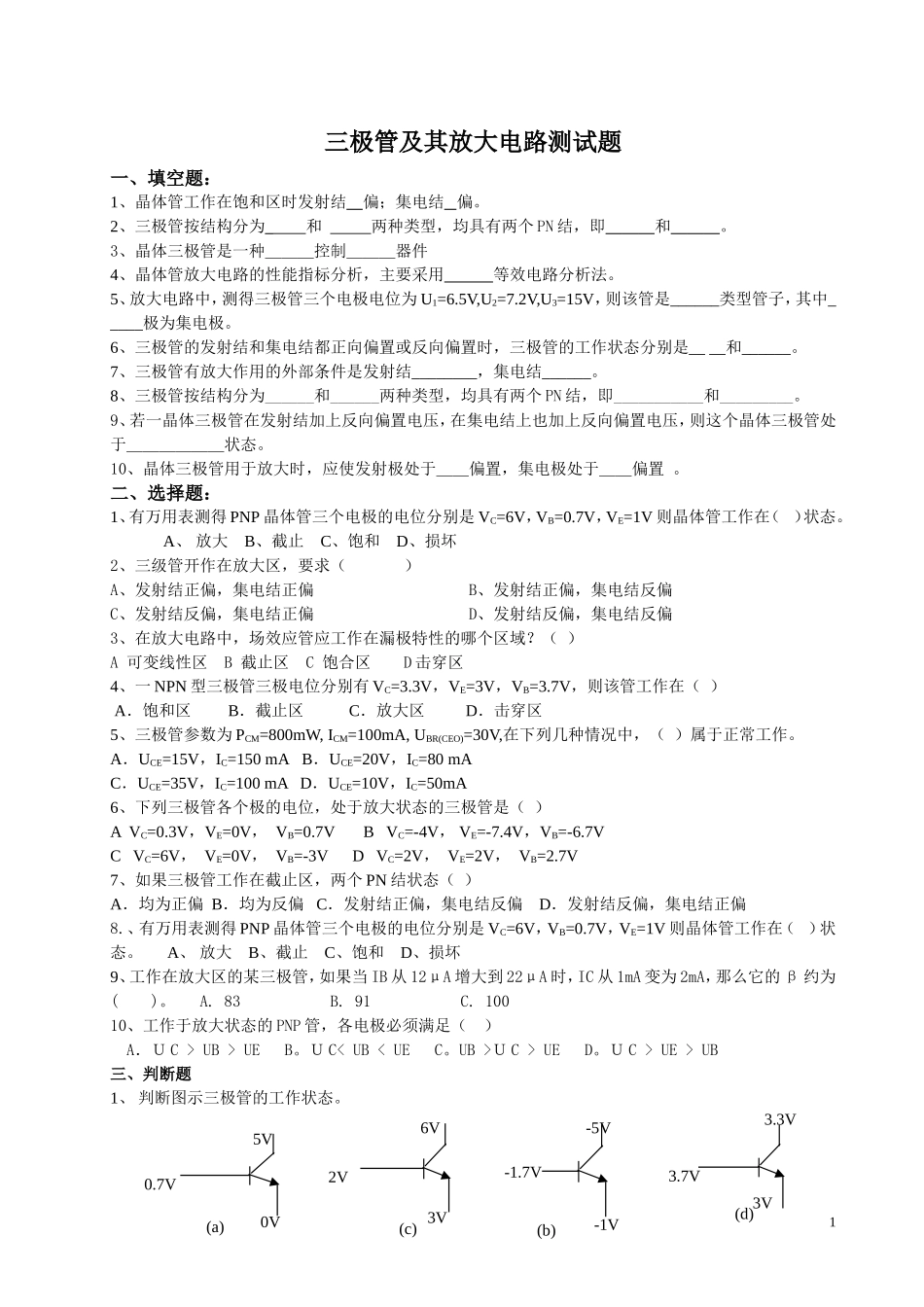

三极管及其放大电路测试题一、填空题:1、晶体管工作在饱和区时发射结 偏;集电结 偏。2、三极管按结构分为_ 和 两种类型,均具有两个 PN 结,即______和______。3、晶体三极管是一种___控制___器件4、晶体管放大电路的性能指标分析,主要采用 等效电路分析法。5、放大电路中,测得三极管三个电极电位为 U1=6.5V,U2=7.2V,U3=15V,则该管是______类型管子,其中_____极为集电极。6、三极管的发射结和集电结都正向偏置或反向偏置时,三极管的工作状态分别是__ __和______。7、三极管有放大作用的外部条件是发射结________,集电结______。8、三极管按结构分为______和______两种类型,均具有两个 PN 结,即___________和_________。9、若一晶体三极管在发射结加上反向偏置电压,在集电结上也加上反向偏置电压,则这个晶体三极管处于______状态。 10、晶体三极管用于放大时,应使发射极处于__偏置,集电极处于__偏置 。二、选择题:1、有万用表测得 PNP 晶体管三个电极的电位分别是 VC=6V,VB=0.7V,VE=1V 则晶体管工作在( )状态。 A、 放大 B、截止 C、饱和 D、损坏2、三级管开作在放大区,要求( )A、发射结正偏,集电结正偏 B、发射结正偏,集电结反偏C、发射结反偏,集电结正偏 D、发射结反偏,集电结反偏3、在放大电路中,场效应管应工作在漏极特性的哪个区域?( )A 可变线性区 B 截止区 C 饱合区 D 击穿区4、一 NPN 型三极管三极电位分别有 VC=3.3V,VE=3V,VB=3.7V,则该管工作在( ) A.饱和区 B.截止区 C.放大区 D.击穿区5、三极管参数为 PCM=800mW, ICM=100mA, UBR(CEO)=30V,在下列几种情况中,( )属于正常工作。A.UCE=15V,IC=150 mA B.UCE=20V,IC=80 mA C.UCE=35V,IC=100 mA D.UCE=10V,IC=50mA 6、下列三极管各个极的电位,处于放大状态的三极管是( )A VC=0.3V,VE=0V, VB=0.7V B VC=-4V, VE=-7.4V,VB=-6.7VC VC=6V, VE=0V, VB=-3V D VC=2V, VE=2V, VB=2.7V7、如果三极管工作在截止区,两个 PN 结状态( )A.均为正偏 B.均为反偏 C.发射结正偏,集电结反偏 D.发射结反偏,集电结正偏8.、有万用表测得 PNP 晶体管三个电极的电位分别是 VC=6V,VB=0.7V,VE=1V 则晶体管工作在( )状态。 A、 放大 B、截止 C、饱和 D、损坏9、工作在放大区的某三极管,如果当 IB 从 12μA 增大到 22μA 时,IC ...
