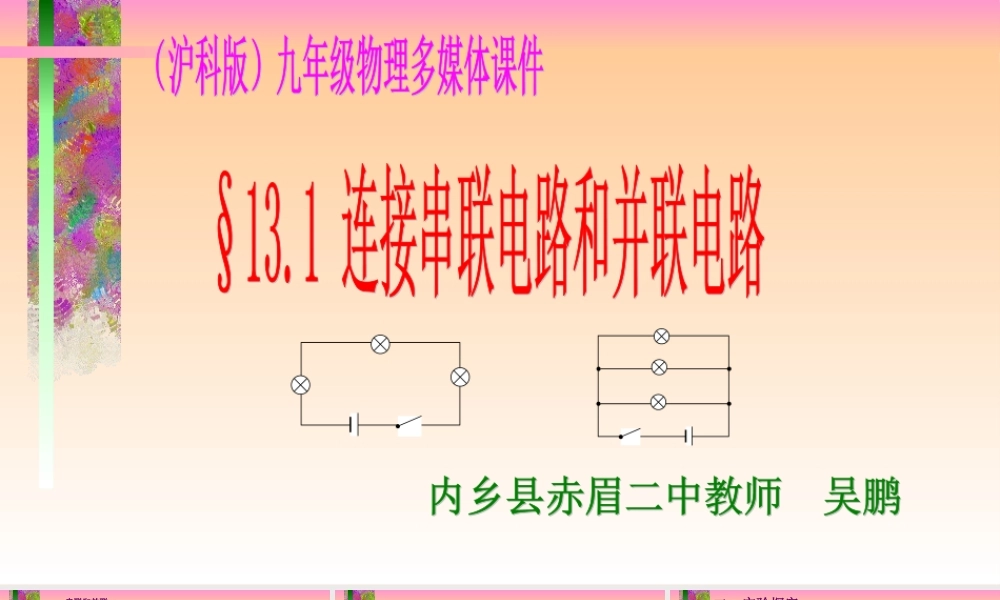

连接串联电路和并联电路VIP免费

连接串联电路和并联电路连接串联电路和并联电路连接串联电路和并联电路

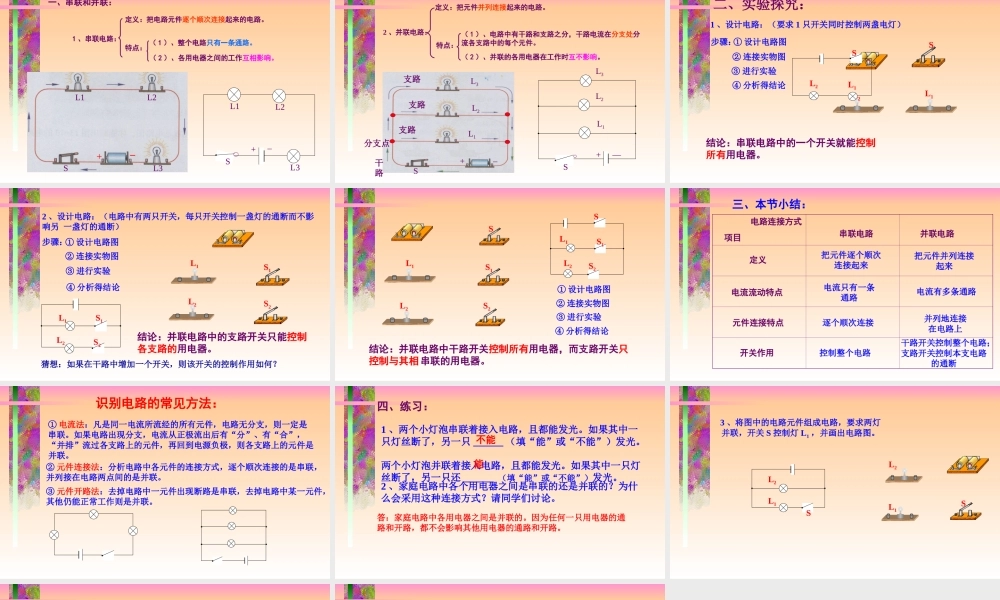

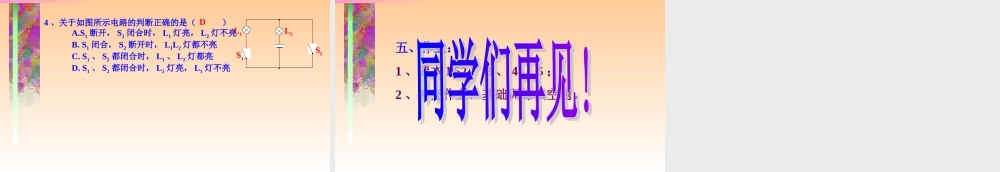

一、串联和并联:1 、串联电路:定义:把电路元件逐个顺次连接起来的电路。特点: ( 1 )、整个电路只有一条通路。( 2 )、各用电器之间的工作互相影响。+_L1L2L3S+_SL1L2L3 +—SL1L2L3+_SL1L2L3干路支路支路支路分支点2 、并联电路:定义:把元件并列连接起来的电路。特点:( 1 )、电路中有干路和支路之分,干路电流在分支处分流各支路中的每个元件。( 2 )、并联的各用电器在工作时互不影响。 二、实验探究:1 、设计电路:(要求 1 只开关同时控制两盏电灯)步骤:① 设计电路图② 连接实物图④ 分析得结论③ 进行实验结论:串联电路中的一个开关就能控制所有用电器。SL2L1L2L1S 2 、设计电路:(电路中有两只开关,每只开关控制一盏灯的通断而不影响另 一盏灯的通断)步骤:① 设计电路图② 连接实物图③ 进行实验④ 分析得结论S1S2L1L2S1S2L2L1结论:并联电路中的支路开关只能控制各支路的用电器。猜想:如果在干路中增加一个开关,则该开关的控制作用如何? 结论:并联电路中干路开关控制所有用电器,而支路开关只控制与其相串联的用电器。① 设计电路图② 连接实物图③ 进行实验④ 分析得结论L1L2SS1S2SS1S2L1L2 电路连接方式项目串联电路并联电路定义电流流动特点元件连接特点开关作用把元件逐个顺次连接起来把元件并列连接起来电流只有一条通路电流有多条通路逐个顺次连接并列地连接在电路上控制整个电路干路开关控制整个电路;支路开关控制本支电路的通断三、本节小结: 识别电路的常见方法:① 电流法:凡是同一电流所流经的所有元件,电路无分支,则一定是串联。如果电路出现分支,电流从正极流出后有“分”、有“合”,“并排”流过各支路上的元件,再回到电源负极,则各支路上的元件是并联。② 元件连接法:分析电路中各元件的连接方式,逐个顺次连接的是串联,并列接在电路两点间的是并联。③ 元件开路法:去掉电路中一元件出现断路是串联,去掉电路中某一元件,其他仍能正常工作则是并联。 四、练习:1 、两个小灯泡串联着接入电路,且都能发光。如果其中一只灯丝断了,另一只 ______ (填“能”或“不能”)发光。两个小灯泡并联着接入电路,且都能发光。如果其中一只灯丝断了,另一只还 ______ (填“能”或“不能”)发光。2 、家庭电路中各个用电器之间是串联的还是并联的?为什么会采用这种连接方式?请同学们讨论。不能能答:家庭电路中各用电器之间是并联的。因为任何一...
