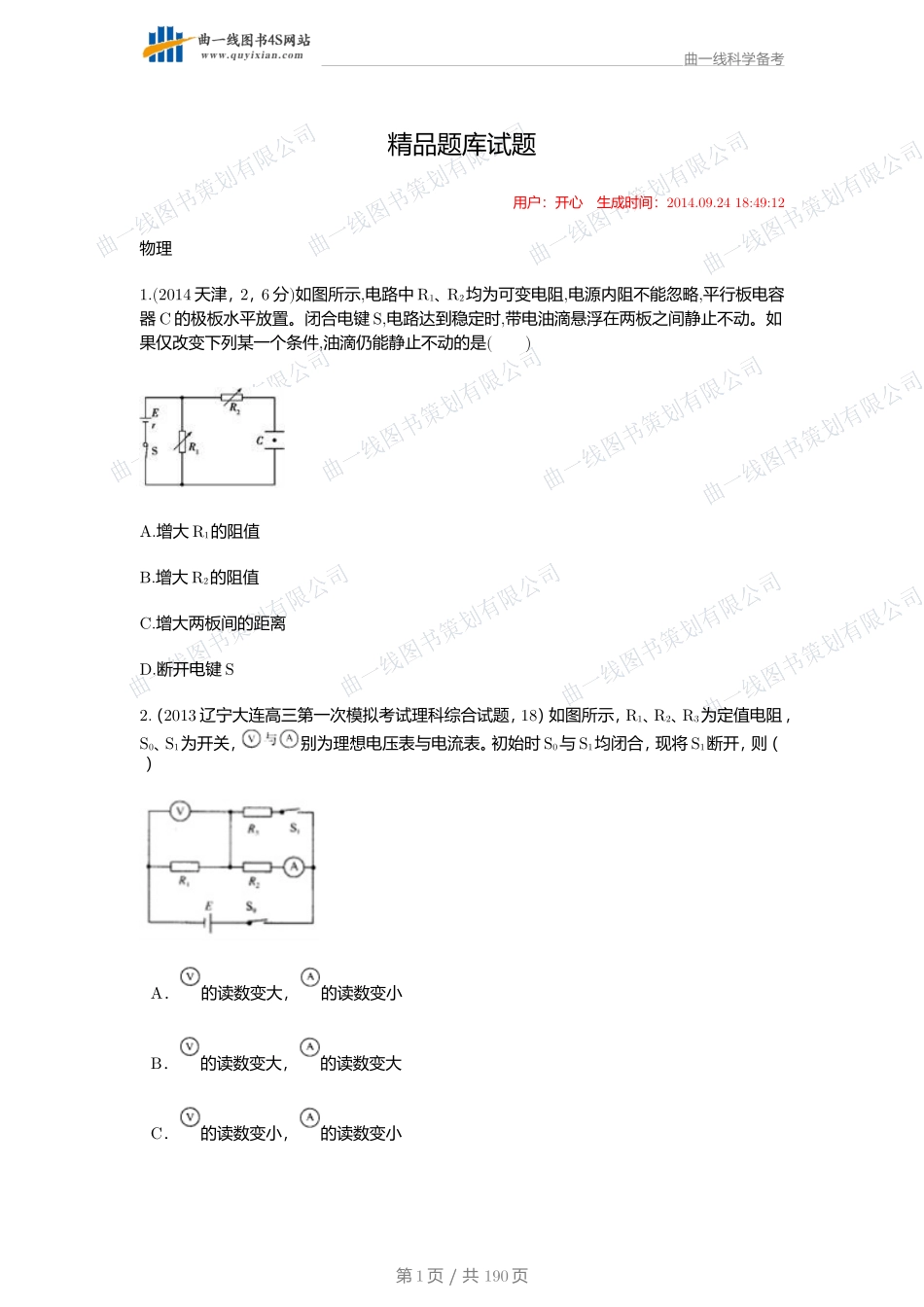

曲一线科学备考 精品题库试题 用户：开心生成时间：2014.09.24 18:49:12物理1.(2014 天津，2，6 分)如图所示,电路中 R1、R2均为可变电阻,电源内阻不能忽略,平行板电容器 C 的极板水平放置。闭合电键 S,电路达到稳定时,带电油滴悬浮在两板之间静止不动。如果仅改变下列某一个条件,油滴仍能静止不动的是( )A.增大 R1的阻值B.增大 R2的阻值C.增大两板间的距离D.断开电键 S2.（2013 辽宁大连高三第一次模拟考试理科综合试题，18）如图所示，R1、R2、R3为定值电阻，S0、S1为开关，别为理想电压表与电流表。初始时 S0与 S1均闭合，现将 S1断开，则（ ） A．的读数变大，的读数变小 B．的读数变大，的读数变大 C．的读数变小，的读数变小第 1 页 / 共 190 页 曲一线科学备考 D．的读数变小，的读数变大3.（2014 江西重点中学协作体高三年级第一次联考，19）如图所示，电源电动势为 E，内阻为r，滑动变阻器最大阻值为 R，G 为灵敏电流计, 开关闭合，两平行金属板 M、N 之间存在垂直纸面向里的匀强磁场，一带正电的粒子恰好以速度 v 匀速穿过两板，不计粒子重力。以下说法中正确的是（ ）A．保持开关闭合，滑片 P 向下移动，粒子可能从 M 板边缘射出B．保持开关闭合，滑片 P 的位置不动，将 N 板向下移动，粒子可能从 M 板边缘射出C．将开关断开，粒子将继续沿直线匀速射出D．在上述三个选项的变化中，灵敏电流计 G 指针均不发生偏转4.（2014 江西省红色六校高三第二次联考，18）如图所示电路中的电源为恒流源，不管外电路的电阻如何变化，它都能够提供持续的定值电流。电压表、电流表都为理想电表。当滑动变阻器 R 的滑动触头向左滑动时，电压表 V1、V2示数变化的绝对值分别为 ΔU1和 ΔU2。电流表 A示数变化的绝对值为 ΔI，下列说法中正确的是（ ）A．V1示数增大，A 示数减小，=R B．V1示数增大，A 示数减小，=R1 第 2 页 / 共 190 页 曲一线科学备考 C．V2示数减小，A 示数减小，=R2D．V2示数增大，A 示数增大，=R 5.(2014 年哈尔滨市第三中学第一次高考模拟试卷) 如图所示，电路中电源的电动势为 E、内阻为 r，开关 S 闭合后，当滑动变阻器的滑片 P 从滑动变阻器 R 的中点位置向左滑动时，小灯泡 L1、L2、L3的亮度变化情况是：A．L1灯变亮，L2灯变暗，L3灯变亮B．L1灯变暗，L2灯变亮，L3灯变暗C．L1、L2两灯都变亮，L3灯变暗D．L1、L2两灯都变暗，L3灯变亮6.（...
