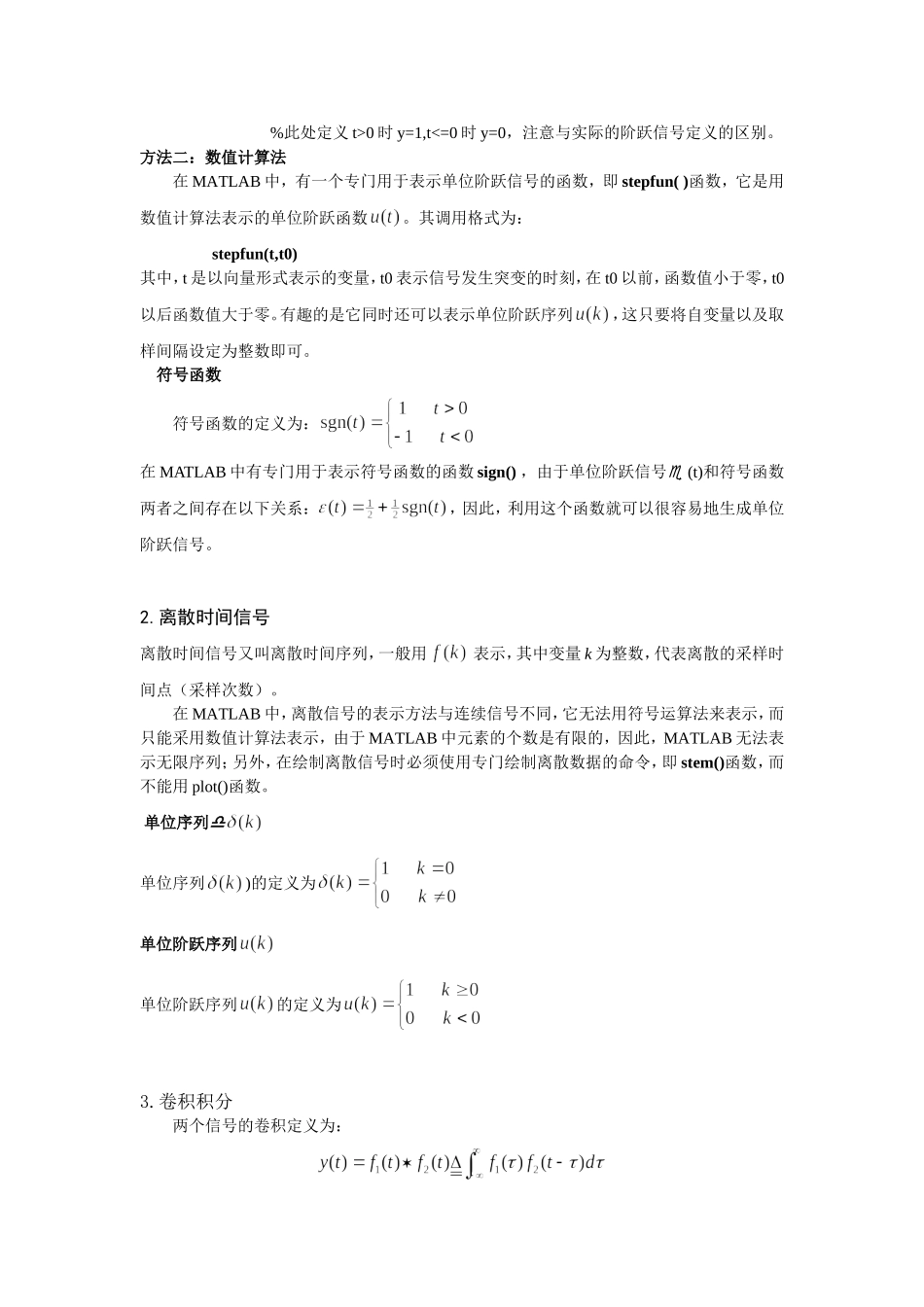

实验三常见信号的MATLAB表示及运算一、实验目的1．熟悉常见信号的意义、特性及波形2．学会使用MATLAB表示信号的方法并绘制信号波形3.掌握使用MATLAB进行信号基本运算的指令4.熟悉用MATLAB实现卷积积分的方法二、实验原理根据MATLAB的数值计算功能和符号运算功能，在MATLAB中，信号有两种表示方法，一种是用向量来表示，另一种则是用符号运算的方法。在采用适当的MATLAB语句表示出信号后，就可以利用MATLAB中的绘图命令绘制出直观的信号波形了。1.连续时间信号从严格意义上讲，MATLAB并不能处理连续信号。在MATLAB中，是用连续信号在等时间间隔点上的样值来近似表示的，当取样时间间隔足够小时，这些离散的样值就能较好地近似出连续信号。在MATLAB中连续信号可用向量或符号运算功能来表示。⑴向量表示法对于连续时间信号，可以用两个行向量f和t来表示，其中向量t是用形如的命令定义的时间范围向量，其中，为信号起始时间，为终止时间，p为时间间隔。向量f为连续信号在向量t所定义的时间点上的样值。⑵符号运算表示法如果一个信号或函数可以用符号表达式来表示，那么我们就可以用前面介绍的符号函数专用绘图命令ezplot()等函数来绘出信号的波形。⑶常见信号的MATLAB表示单位阶跃信号单位阶跃信号的定义为：方法一：调用Heaviside(t)函数首先定义函数Heaviside(t)的m函数文件,该文件名应与函数名同名即Heaviside.m。%定义函数文件,函数名为Heaviside,输入变量为x,输出变量为yfunctiony=Heaviside(t)y=(t>0);%定义函数体，即函数所执行指令%此处定义t>0时y=1,t<=0时y=0，注意与实际的阶跃信号定义的区别。方法二：数值计算法在MATLAB中，有一个专门用于表示单位阶跃信号的函数，即stepfun()函数，它是用数值计算法表示的单位阶跃函数。其调用格式为：stepfun(t,t0)其中，t是以向量形式表示的变量，t0表示信号发生突变的时刻，在t0以前，函数值小于零，t0以后函数值大于零。有趣的是它同时还可以表示单位阶跃序列，这只要将自变量以及取样间隔设定为整数即可。符号函数符号函数的定义为：在MATLAB中有专门用于表示符号函数的函数sign()，由于单位阶跃信号(t)和符号函数两者之间存在以下关系：，因此，利用这个函数就可以很容易地生成单位阶跃信号。2.离散时间信号离散时间信号又叫离散时间序列，一般用表示，其中变量k为整数，代表离散的采样时间点（采样次数）。在MATLAB中，离散信号的表示方法与连续信号不同，它无法用符号运算法来表示，而只能采用数值计算法表示，由于MATLAB中元素的个数是有限的，因此，MATLAB无法表示无限序列；另外，在绘制离散信号时必须使用专门绘制离散数据的命令，即stem()函数，而不能用plot()函数。单位序列单位序列)的定义为单位阶跃序列单位阶跃序列的定义为3.卷积积分两个信号的卷积定义为：MATLAB中是利用conv函数来实现卷积的。功能：实现两个函数和的卷积。格式：g=conv(f1,f2)说明：f1=f1(t),f2=f2(t)表示两个函数，g=g(t)表示两个函数的卷积结果。三、实验内容1.分别用MATLAB的向量表示法和符号运算功能，表示并绘出下列连续时间信号的波形：⑴⑵(1)t=-1:0.01:10;t1=-1:0.01:-0.01;t2=0:0.01:10;f1=[zeros(1,length(t1)),ones(1,length(t2))];f=(2-exp(-2*t)).*f1;plot(t,f)axis([-1,10,0,2.1])symst;f=sym('(2-exp(-2*t))*heaviside(t)');ezplot(f,[-1,10]);(2)t=-2:0.01:8;f=0.*(t<0)+cos(pi*t/2).*(t>0&t<4)+0.*(t>4);plot(t,f)symst;f=sym('cos(pi*t/2)*[heaviside(t)-heaviside(t-4)]');ezplot(f,[-2,8]);2.分别用MATLAB表示并绘出下列离散时间信号的波形：⑵⑶(2)t=0:8;t1=-10:15;f=[zeros(1,10),t,zeros(1,7)];stem(t1,f)axis([-10,15,0,10]);(3)t=0:50;t1=-10:50;f=[zeros(1,10),sin(t*pi/4)];stem(t1,f)axis([-10,50,-2,2])3.已知两信号，，求卷积积分，并与例题比较。t1=-1:0.01:0;t2=0:0.01:1;t3=-1:0.01:1;f1=ones(size(t1));f2=ones(size(t2));g=conv(f1,f2);subplot(3,1,1),plot(t1,f1);subplot(3,1,2),plot(t2,f2);subplot(3,1,3),plot(t3,g);与例题相比较，g(t)的定义域不同，最大值对应的横坐标也不同。4.已知，求两序列的卷...
