机械式停车设备安装工艺.VIP免费

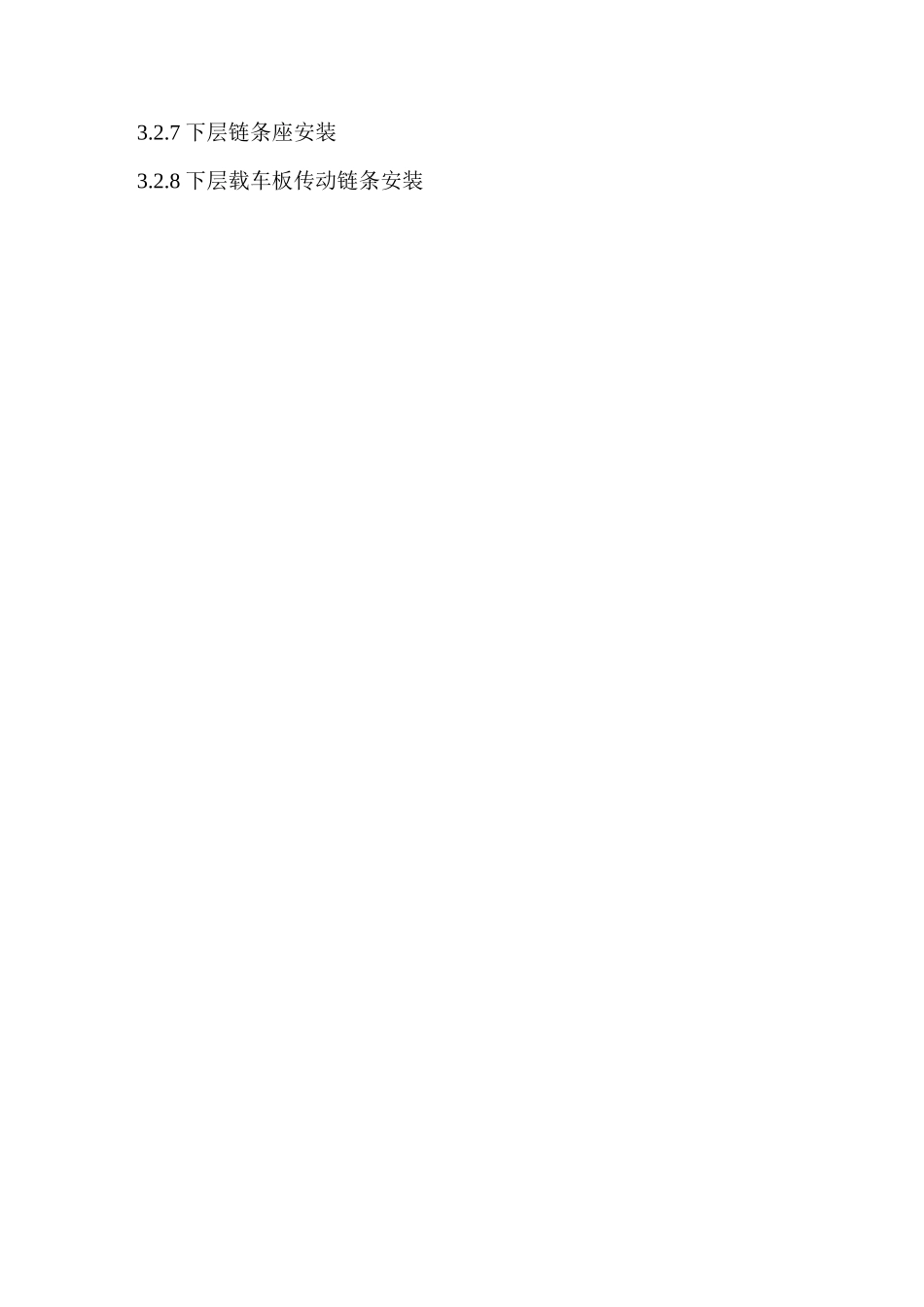

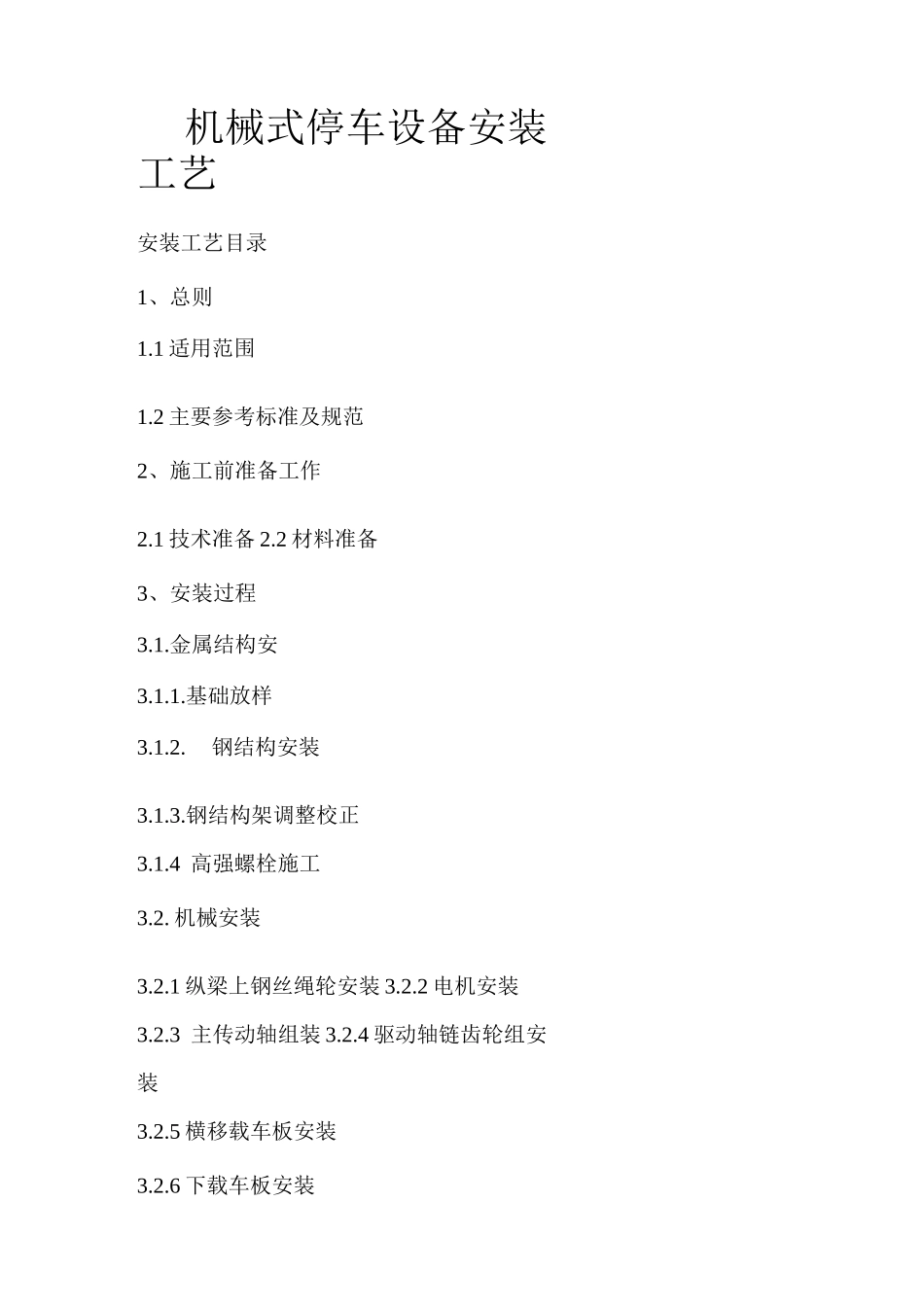

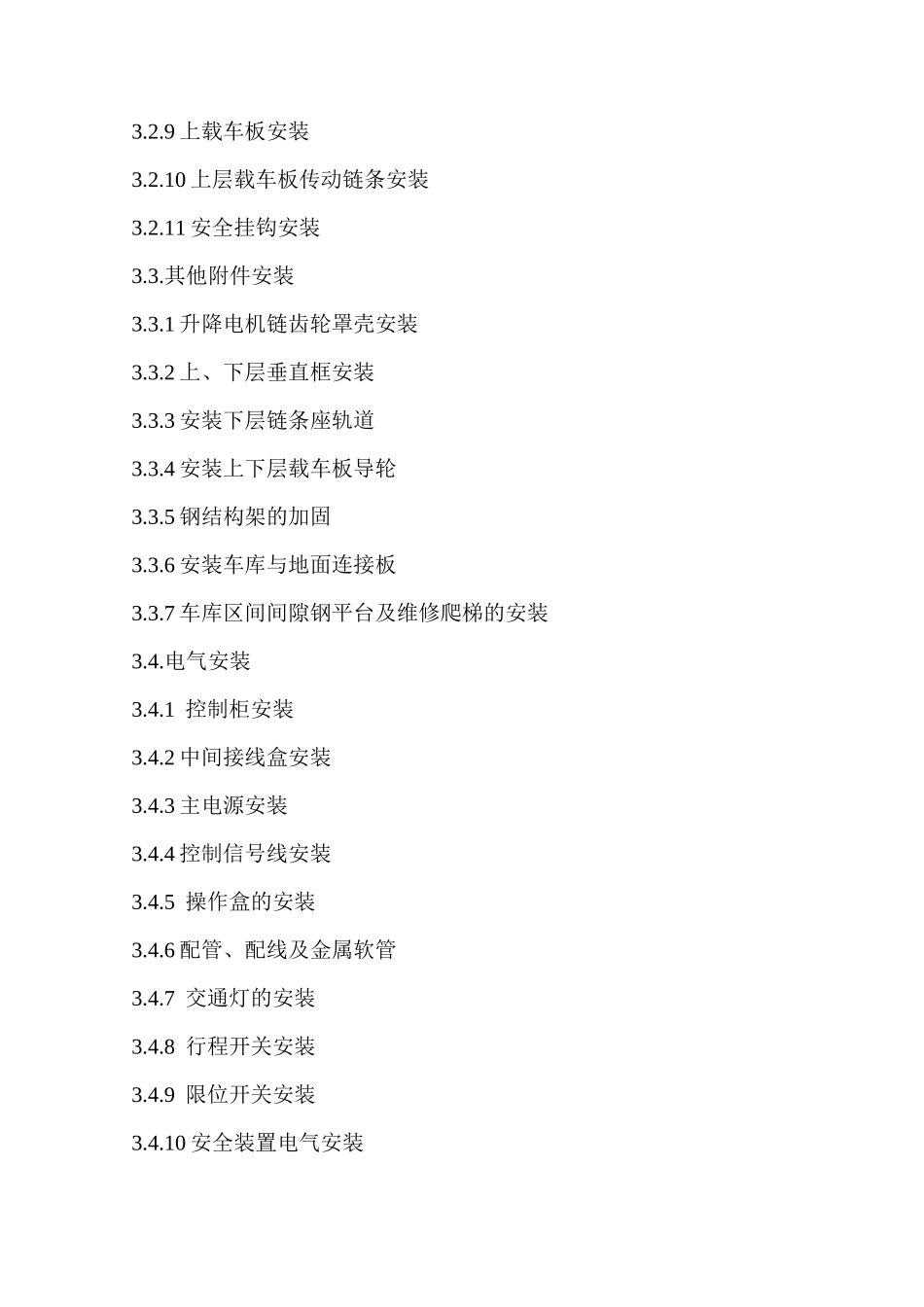

机械式停车设备安装工艺安装工艺目录1、总则1.1 适用范围1.2 主要参考标准及规范2、施工前准备工作2.1 技术准备 2.2 材料准备3、安装过程3.1.金属结构安3.1.1.基础放样3.1.2.钢结构安装3.1.3.钢结构架调整校正3.1.4 高强螺栓施工3.2. 机械安装3.2.1 纵梁上钢丝绳轮安装 3.2.2 电机安装3.2.3 主传动轴组装 3.2.4 驱动轴链齿轮组安装3.2.5 横移载车板安装3.2.6 下载车板安装3.2.7 下层链条座安装3.2.8 下层载车板传动链条安装3.2.9 上载车板安装3.2.10 上层载车板传动链条安装3.2.11 安全挂钩安装3.3.其他附件安装3.3.1 升降电机链齿轮罩壳安装3.3.2 上、下层垂直框安装3.3.3 安装下层链条座轨道3.3.4 安装上下层载车板导轮3.3.5 钢结构架的加固3.3.6 安装车库与地面连接板3.3.7 车库区间间隙钢平台及维修爬梯的安装3.4.电气安装3.4.1 控制柜安装3.4.2 中间接线盒安装3.4.3 主电源安装3.4.4 控制信号线安装3.4.5 操作盒的安装3.4.6 配管、配线及金属软管3.4.7 交通灯的安装3.4.8 行程开关安装3.4.9 限位开关安装3.4.10 安全装置电气安装3.4.11 光电开关安装3.4.12 链条松紧微动开关安装3.5.调试3.6.涂装3.7.试运行3.7.1.空载运行3.7.2.负载运行4、安装单位验收1、总则1.1 适用范围：机械式停车设备(SH\PY\XD\CS\JS)的安装。1.2 主要参考标准及规范GB17907-2010 机械式停车设备通用安全要求JB／T8909—1999 简易升降类机械式停车设备JB／T8713—2010 机械式停车设备类别、型式与基本参数JB／T8910—1999 升降横移类机械式停车设备JB／T10215—2000 垂直循环类机械式停车设备JG5106—1998 机械式停车场安全规范总则GB/T26559-2011 机械式停车设备分类2、施工前准备工作2.1 技术准备2.1.1.制造厂相关资料：a. 产品合格证；b.车位布置图；C.使用维护说明书；d. 动力电路和安全电路的电气示意图及符号说明；e. 电气敷线图；f. 设备安装图；g. 安全部件：门锁装置、防坠装置及缓冲器型式试验报告结论副本；h. 重要零部件质保书：钢丝绳、链条等；i. 重要零部件宜采用经过质量认证厂家生产的产品。2.1.2.安装的相关资料：a. 设备基础与环境介绍；b. 安装施工方案；c. 基础土建工程验收证明文件；d. 施工过程记录和自检报告；e. 安装过程中事故记录与处理报告；f. 由使用单位提出的经制造（或改造）单位同意的安装中变更设计的证明文件。2.2 材料准备2.2.1 开箱点件：对业主提供的设备实行...
