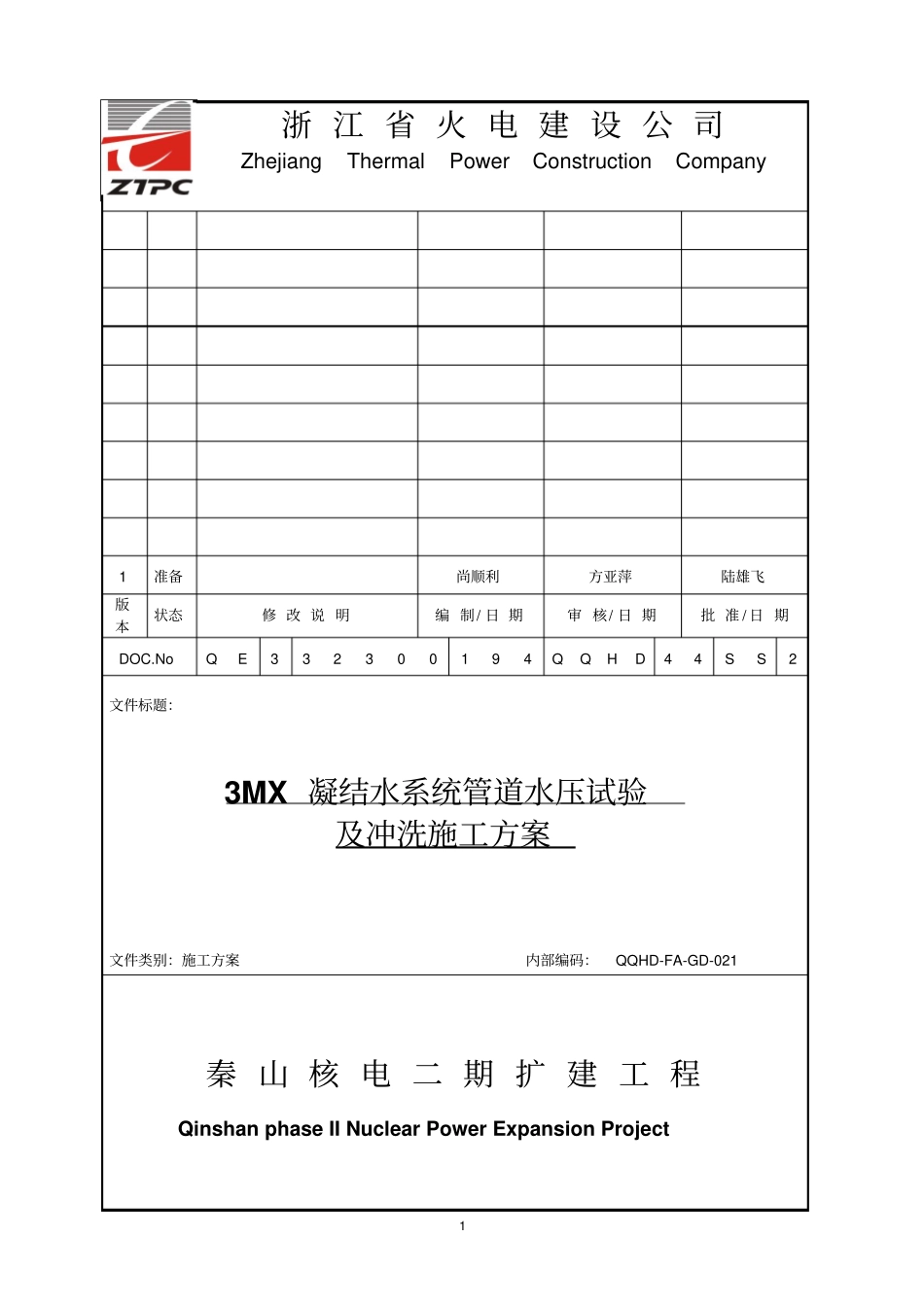

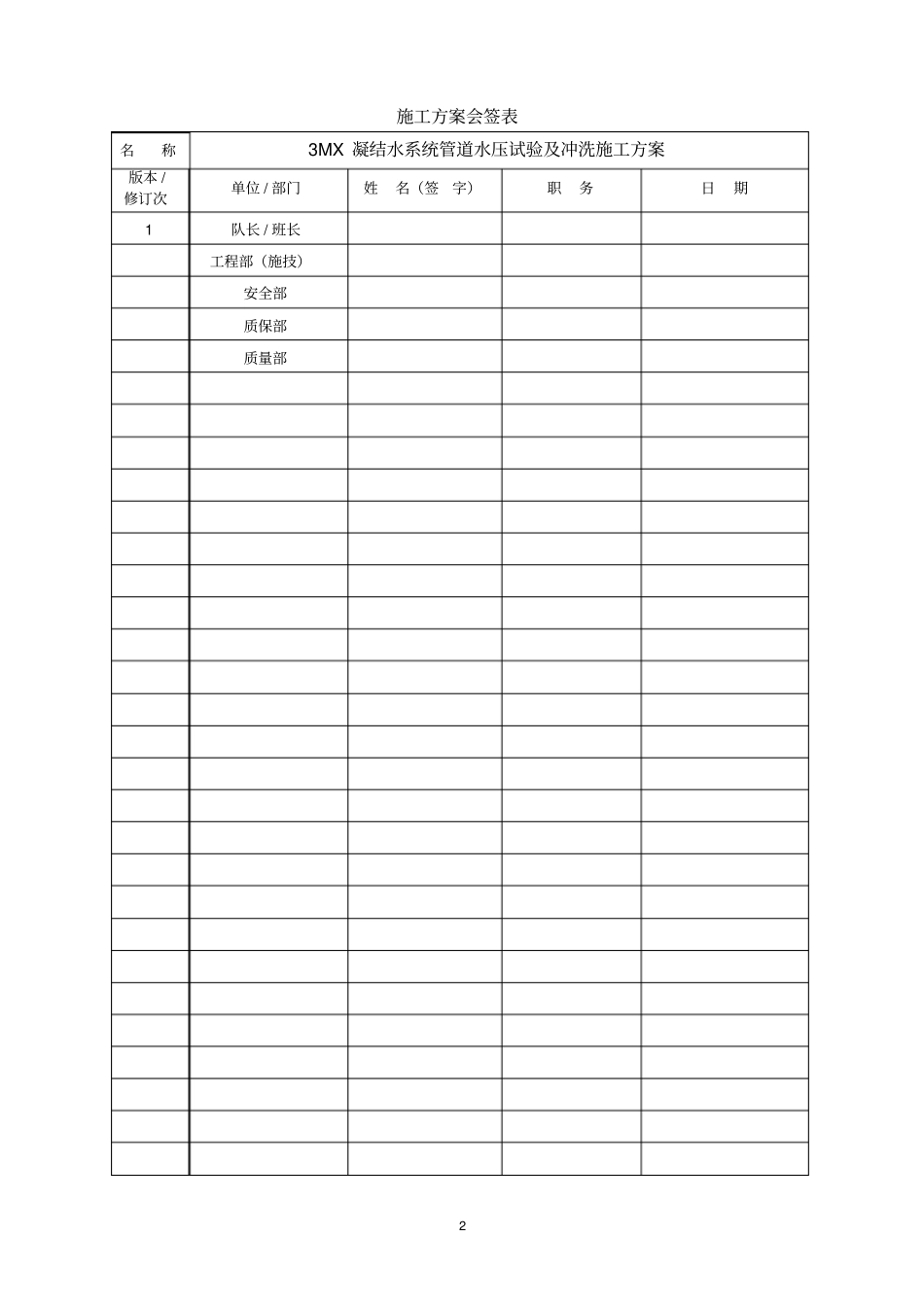

1 浙 江 省 火 电 建 设 公 司Zhejiang Thermal Power Construction Company 1 准备尚顺利方亚萍陆雄飞版本状态修 改 说 明编 制/ 日 期审 核/ 日 期批 准 / 日 期DOC.No Q E 3 3 2 3 0 0 1 9 4 Q Q H D 4 4 S S 2 文件标题:3MX 凝结水系统管道水压试验及冲洗施工方案文件类别:施工方案内部编码:QQHD-FA-GD-021 秦 山 核 电 二 期 扩 建 工 程Qinshan phase II Nuclear Power Expansion Project2 施工方案会签表名称3MX 凝结水系统管道水压试验及冲洗施工方案版本 / 修订次单位 / 部门姓名(签字)职务日期1 队长 / 班长工程部(施技)安全部质保部质量部1 目录1 工程概况2 目的及适用范围3 编制依据4 先决条件5 质量要求及质量控制点6 工作程序7 物项保护8 安全措施9 记录10 附录2 1 工程概况秦山二期扩建工程常规岛凝结水系统主要为除氧器提供合格的冷凝水及为有关设备提供减温水,主要包括凝结水管道、凝结水减温水管道、除氧器循环泵进出水管道,凝结水、减温水、除氧器循环泵出水管道(其中凝汽器放水管道及凝结水泵进口管道部参加水压试验,参照联系单免做水压试验)设计压力:2.5MPa,为确保该系统的严密不漏,须对该系统的有关管道进行水压试验,试验压力为3.75 Mpa。其中凝结水泵、净凝结水泵、 1#、2#、3#低压加热器、气封冷却器不参与水压试验。由于该系统管道的冷凝水将最终进入核岛,因此对该系统的清洁度相对要求较高,为此对该系统的管道进行水冲洗。冲洗采用与凝结水精处理单元进行连通冲洗,冲洗前先利用凝结水泵上水,上水完成以后先进行凝结水系统的水压, 水压完成后进行冲洗, 其中净凝结水泵不参与冲洗,凝结水泵、气封冷却器、 1#、2#、3#低压加热器均参与冲洗。水压试验及冲洗时采用生活水与补给水。水压及冲洗共需用水250m3左右。2 适用范围及目的在系统安装后、调试前对管道及其附件进行清洗、试压,以清除管道内污物、杂质,检查管道强度和密封性,使系统达到规定的清洁度要求和强度试验要求,为系统调试创造条件。3 编制依据3.1 H300204S-J0601~J0606 凝结水系统管道安装图3.4 电力建设施工及验收技术规范(管道篇)DL5031-94 3.5 火电施工质量检验及评定标准管道篇 (1998 年版)4 先决条件4.1 管道系统安装完毕,安装质量计划已关闭或列有尾项清单及遗留项清单,并符合设计要求及规范的有关规定;4.2...
