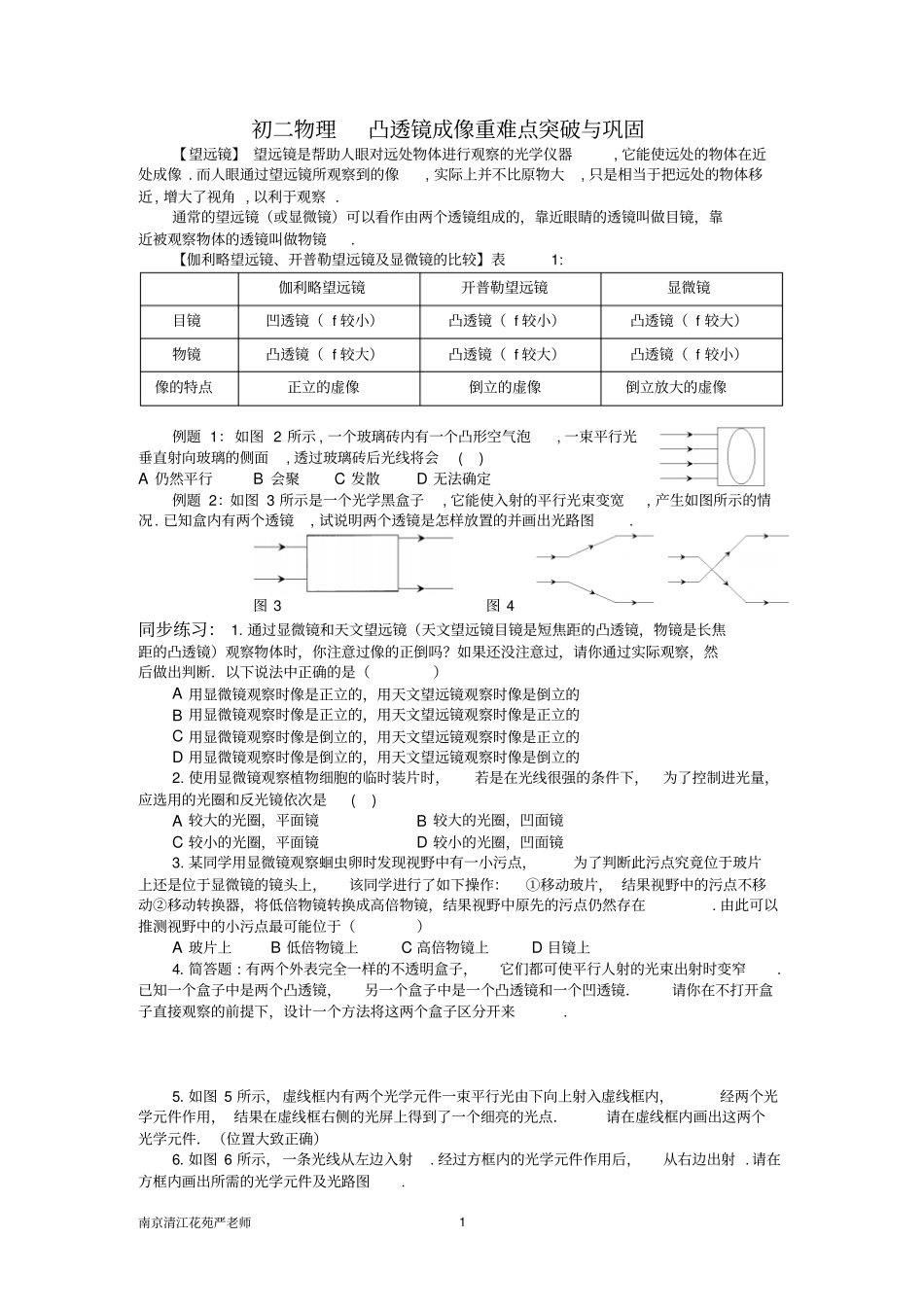

南京清江花苑严老师1 初二物理凸透镜成像重难点突破与巩固【望远镜】 望远镜是帮助人眼对远处物体进行观察的光学仪器, 它能使远处的物体在近处成像 . 而人眼通过望远镜所观察到的像, 实际上并不比原物大, 只是相当于把远处的物体移近, 增大了视角 , 以利于观察 . 通常的望远镜(或显微镜)可以看作由两个透镜组成的,靠近眼睛的透镜叫做目镜,靠近被观察物体的透镜叫做物镜. 【伽利略望远镜、开普勒望远镜及显微镜的比较】表1: 伽利略望远镜开普勒望远镜显微镜目镜凹透镜( f 较小)凸透镜( f 较小)凸透镜( f 较大)物镜凸透镜( f 较大)凸透镜( f 较大)凸透镜( f 较小)像的特点正立的虚像倒立的虚像倒立放大的虚像例题 1:如图 2 所示 , 一个玻璃砖内有一个凸形空气泡, 一束平行光垂直射向玻璃的侧面, 透过玻璃砖后光线将会( ) A 仍然平行B 会聚C 发散D 无法确定例题 2:如图 3 所示是一个光学黑盒子, 它能使入射的平行光束变宽, 产生如图所示的情况. 已知盒内有两个透镜, 试说明两个透镜是怎样放置的并画出光路图. 图 3 图 4 同步练习: 1. 通过显微镜和天文望远镜(天文望远镜目镜是短焦距的凸透镜,物镜是长焦距的凸透镜)观察物体时,你注意过像的正倒吗?如果还没注意过,请你通过实际观察,然后做出判断.以下说法中正确的是()A 用显微镜观察时像是正立的,用天文望远镜观察时像是倒立的B 用显微镜观察时像是正立的,用天文望远镜观察时像是正立的C 用显微镜观察时像是倒立的,用天文望远镜观察时像是正立的D 用显微镜观察时像是倒立的,用天文望远镜观察时像是倒立的2. 使用显微镜观察植物细胞的临时装片时,若是在光线很强的条件下,为了控制进光量,应选用的光圈和反光镜依次是( ) A 较大的光圈,平面镜B 较大的光圈,凹面镜C 较小的光圈,平面镜D 较小的光圈,凹面镜3. 某同学用显微镜观察蛔虫卵时发现视野中有一小污点,为了判断此污点究竟位于玻片上还是位于显微镜的镜头上,该同学进行了如下操作:①移动玻片, 结果视野中的污点不移动②移动转换器,将低倍物镜转换成高倍物镜,结果视野中原先的污点仍然存在. 由此可以推测视野中的小污点最可能位于()A 玻片上B 低倍物镜上C 高倍物镜上D 目镜上4. 简答题 : 有两个外表完全一样的不透明盒子,它们都可使平行人射的光束出射时变窄.已知一个盒子中是两个凸透镜,另一个盒子中是一个凸透镜和一...
