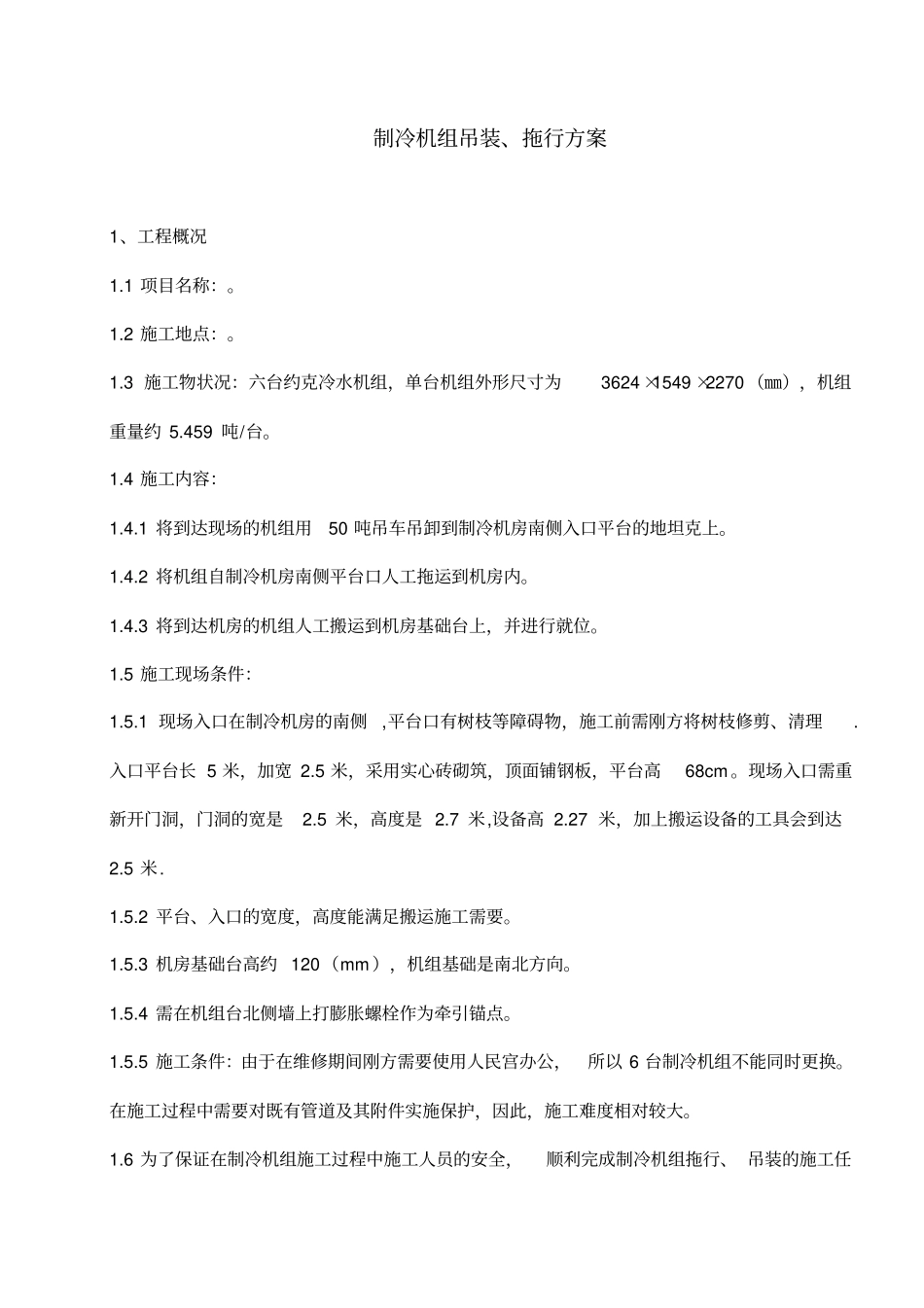

制冷机组吊装、拖行方案1、工程概况1.1 项目名称：。1.2 施工地点：。1.3 施工物状况：六台约克冷水机组，单台机组外形尺寸为3624 ×1549 ×2270 （㎜），机组重量约 5.459 吨/台。1.4 施工内容：1.4.1 将到达现场的机组用50 吨吊车吊卸到制冷机房南侧入口平台的地坦克上。1.4.2 将机组自制冷机房南侧平台口人工拖运到机房内。1.4.3 将到达机房的机组人工搬运到机房基础台上，并进行就位。1.5 施工现场条件：1.5.1 现场入口在制冷机房的南侧,平台口有树枝等障碍物，施工前需刚方将树枝修剪、清理.入口平台长 5 米，加宽 2.5 米，采用实心砖砌筑，顶面铺钢板，平台高68cm 。现场入口需重新开门洞，门洞的宽是2.5 米，高度是 2.7 米,设备高 2.27 米，加上搬运设备的工具会到达2.5 米. 1.5.2 平台、入口的宽度，高度能满足搬运施工需要。1.5.3 机房基础台高约 120（mm ），机组基础是南北方向。1.5.4 需在机组台北侧墙上打膨胀螺栓作为牵引锚点。1.5.5 施工条件：由于在维修期间刚方需要使用人民宫办公，所以 6 台制冷机组不能同时更换。在施工过程中需要对既有管道及其附件实施保护，因此，施工难度相对较大。1.6 为了保证在制冷机组施工过程中施工人员的安全，顺利完成制冷机组拖行、 吊装的施工任务，特编制本方案。2、编制依据2.1《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-20102.2《建筑机械使用安全技术规程》JGJ33-2012 2.3《建筑施工安全检查标准》JGJ59-2011 2.4《施工现场临时用电安全技术规范》JGJ46-2005 2.5《通风与空调工程施工质量验收规范》GB50243-2002 2.6 设计图纸及招标文件。3.施工安排3.1 目标进度、质量、安全、环境、成本和现场文明施工等目标，满足施工要求，同时满足施工合同、招标文件对工程施工的要求。3.2 拖行吊装工程重点6 台冷水机组的拖行、吊装。3.3 组织机构及岗位职责3.3.1 组织机构3.3.2 岗位职责3.3.2 ．1 技术组组长职责技术组组长是项目管理的第一责任人，领导组织项目从开工到交付使用全过程的全面管理控制；负责与甲方及其他部门联系，及时进行工程变更和分部分项工程验收；负责对项目所需工人进行质量、安全等方面的培训；负责对项目的成本情况进行及时掌握，并严格控制；负责对项目中使用的新材料、新产品、新技术进行针对性的指导和监督；定期主持召开工程项目安全、质量分析会，查找安全、质量隐患，制定安全、质量管理方面措施；责...
