制冷系统BA操作指导书IDCG108CHVIP免费

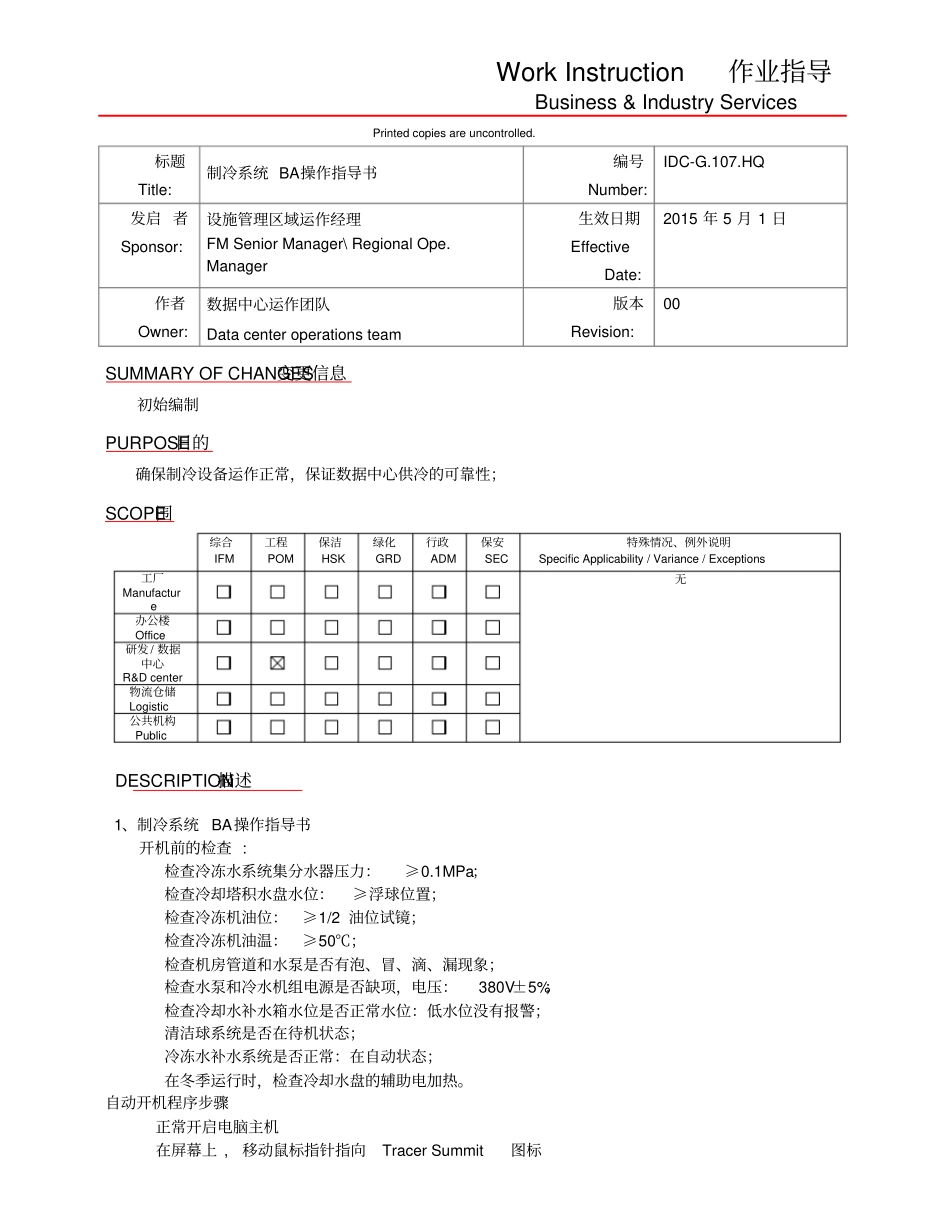

Work Instruction作业指导Business & Industry ServicesPrinted copies are uncontrolled. 标题Title: 制冷系统 BA操作指导书编号Number: IDC-G.107.HQ 发启 者Sponsor: 设施管理区域运作经理FM Senior Manager\ Regional Ope. Manager 生效日期Effective Date: 2015 年 5 月 1 日作者Owner: 数据中心运作团队Data center operations team版本Revision: 00 SUMMARY OF CHANGES变更信息初始编制PURPOSE目的确保制冷设备运作正常，保证数据中心供冷的可靠性；SCOPE围综合IFM 工程POM 保洁HSK 绿化GRD 行政ADM 保安SEC特殊情况、例外说明Specific Applicability / Variance / Exceptions 工厂Manufacture 无办公楼Office 研发 / 数据中心R&D center 物流仓储Logistic 公共机构Public DESCRIPTION描述1、制冷系统BA操作指导书开机前的检查 : 检查冷冻水系统集分水器压力：≥0.1MPa；检查冷却塔积水盘水位：≥浮球位置；检查冷冻机油位：≥1/2 油位试镜；检查冷冻机油温：≥50℃；检查机房管道和水泵是否有泡、冒、滴、漏现象；检查水泵和冷水机组电源是否缺项，电压：380V±5%；检查冷却水补水箱水位是否正常水位：低水位没有报警；清洁球系统是否在待机状态；冷冻水补水系统是否正常：在自动状态；在冬季运行时，检查冷却水盘的辅助电加热。自动开机程序步骤正常开启电脑主机在屏幕上 , 移动鼠标指针指向Tracer Summit 图标. . 双击鼠标左按钮, Tracer Summit 登录窗口显示出在“用户名称”栏输入操作员名称：在“密码”栏输入密码按下“在此界面中，可以看到，所有的数据均为“？？？”说明系统通讯中断。确保电脑右下角为正常。通讯中断处理，请点击图标A/弹出工程连接导向窗口，点击“B/弹出“ BACnet/IPC/弹出“网络配置器选择”窗口，选择地址后，点击“确定”按钮，登陆成功。操作如下界面在系统操作界面，开启机组，把鼠标放在目标区域，单击冷冻机图标弹出如下界面：鼠标单击：，弹出右侧操作界面，在此界面点击“认”. . 3 / 9 表示机组执行程序运行；若单击“Manual”并点击“占用”和“确认”表示主机不执行程序运行机组的运行状态界面如下：表示设备运行正常开启系统水泵，请在系统主界面，把鼠标放在水泵的活动按钮处，单击按钮此按钮，弹出如下在此界面把鼠标放在旋转盘处，单击“Auto”并“确认”，表示水泵执行程序运行；若单击“Manual”后单击右侧“ ON...
