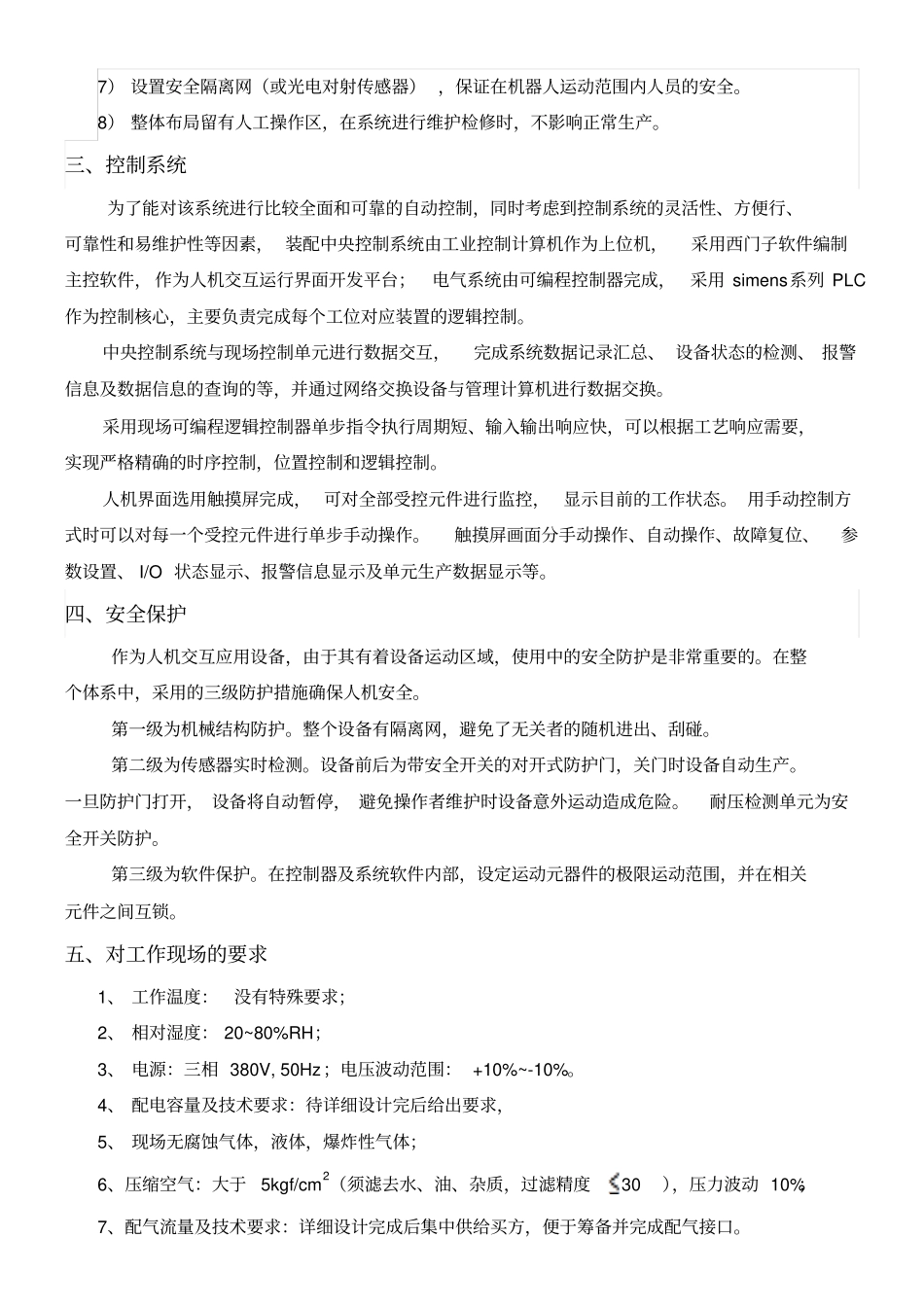

加工中心上下料方案简述说明 :本方案仅是初步方案,用于双方讨论交流,待双方沟通细化一些问题后,再进一步完善本方案。一、整体要求1、基本信息及要求1) 改人工给加工中心上下料为机器人全自动上下料, 实现设备上、下料,完全自动化生产。2) 要求设有工件检测设备,超差报警。3) 6 台双工位加工中心 ,3 台面对面放置。4) 工件单件重量 <10kg. 5) 单机加工时间 17~21min. 二、技术方案1、总体说明根据现场设备实际情况及工序要求,遵循相关设计原则,提供两种布局的上下料方案:A)一组龙门式机器人,对6 台机床进行上料B)二组衍架机器人,每一组对3 台机床上料。仅以 A 方案为例,做简单介绍:1) 整套系统采用由上下料机器人系统、上料输送系统、下料输送系统、工件检测系统构成。2) 上下料机器人系统由4 轴龙门式机械手构成, X、Y、Z 轴可在特定的三维空间内任意运动。 Z 轴下端带有手爪旋转机构。考虑到效率问题,最多可抓取4 个零件,可同时对2 台机床进行上下料。3) 上料输送系统。带有工装夹具,根据工件中孔进行定位。4) 下料输送系统。由动力皮带输送线构成。如下图:5) 工件检测装置。两种方案供选择:A)机床用测头可在加工中心上自动测量工件的位置和尺寸。安装在刀架上。加工之前:工件、工装的自动定位测量、工件坐标系的自动建立、工件尺寸的自动检测。加工过程中:工件关键尺寸和形状的自动检测,刀具补偿值的自动修正,加工超差报警。加工结束后:工件尺寸和形状的自动检测、加工超差报警。B) 基于 CCD 图像系统,对加工好的工件进行图像处理,超差报警。6) 直线运动单元、手爪系统、旋转机构等都配有限位、零位开关以及传感器,保证运动安全和准确。7) 设置安全隔离网(或光电对射传感器) ,保证在机器人运动范围内人员的安全。8) 整体布局留有人工操作区,在系统进行维护检修时,不影响正常生产。三、控制系统为了能对该系统进行比较全面和可靠的自动控制,同时考虑到控制系统的灵活性、方便行、可靠性和易维护性等因素, 装配中央控制系统由工业控制计算机作为上位机,采用西门子软件编制主控软件, 作为人机交互运行界面开发平台;电气系统由可编程控制器完成,采用 simens系列 PLC作为控制核心,主要负责完成每个工位对应装置的逻辑控制。中央控制系统与现场控制单元进行数据交互,完成系统数据记录汇总、 设备状态的检测、 报警信息及数据信息的查询的等,并通...
