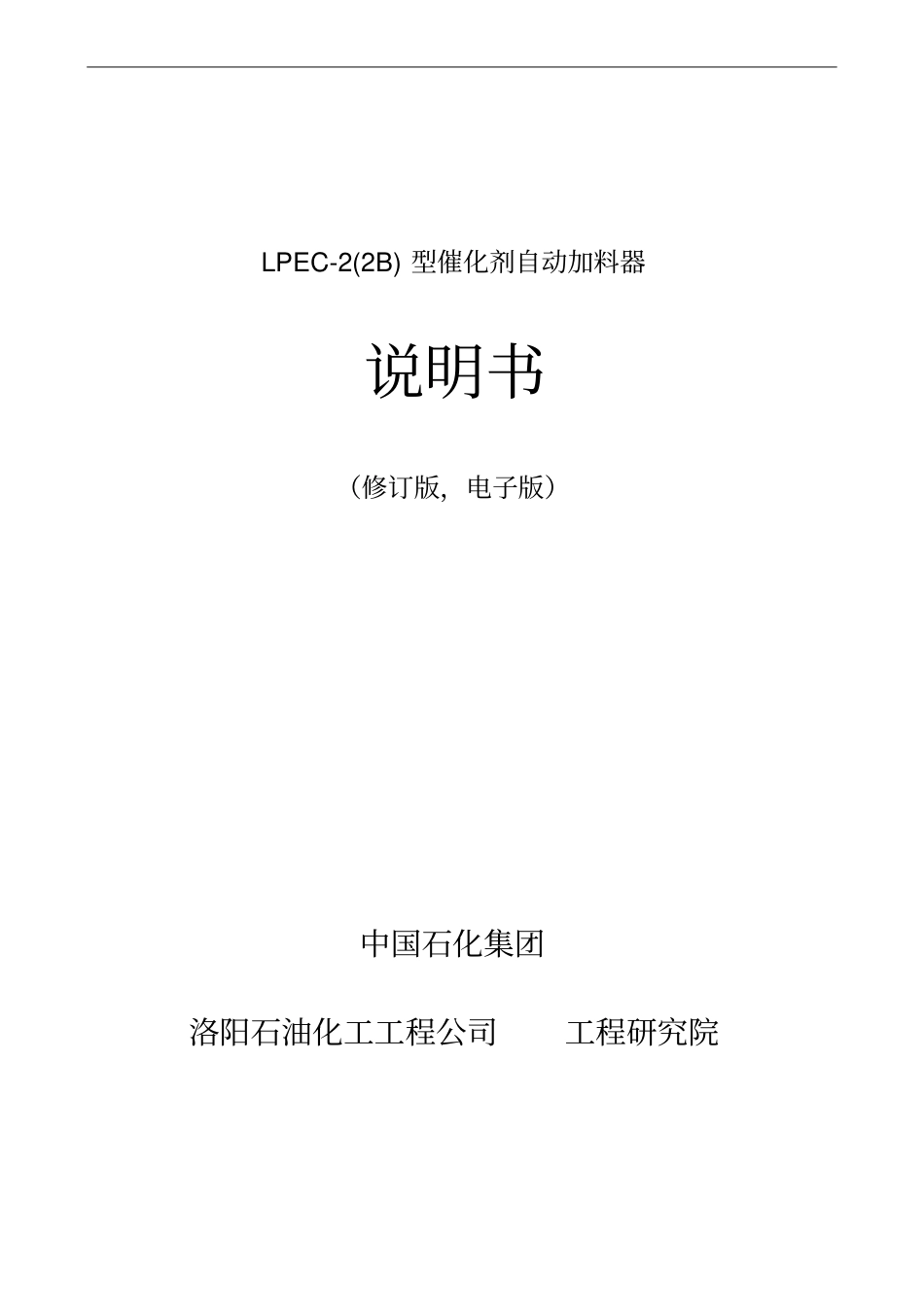

LPEC-2(2B) 型催化剂自动加料器说明书（修订版，电子版）中国石化集团洛阳石油化工工程公司工程研究院LPEC-2型催化剂自动加料器2 目录1．产品技术性能2. 自动加料器的结构和工作原理3. 安装和配管4. 加料器的操作 5．电子称重传感器6. 加料器现场调试步骤和技巧 7. 故障报警和处理8. 关于（气 - 气）增压泵附录一LPEC-2 型催化剂自动加料器操作巡检规程附录二加料器控制器远程通讯说明附录三控制程序框图附录四操作提示标牌表附录五配件型号表LPEC-2型催化剂自动加料器3 前言由于加料器技术的不断改进（也有定货时用户的不同要求），目前供货的设备与印刷版说明书已经有许多不一致的地方。《说明书-- 电子版》是对印刷版说明书的补充，修订和针对不同用户的专门说明。请以我们的《说明书-- 电子版》和补充发出的图纸为准（这些图纸一般粘贴在印刷版说明书内）。中国石化广州分公司（ 2007 年设备修复项目）定货要求加料阀门（耐磨阀）利用旧阀，旧耐磨阀没有阀门位置磁性开关， 因此要注意在控制箱端子处把310，311 号同 DC1短接。如果以后要安装自购的耐磨阀，应注意阀门自带位置开关电气性能是否与目前PLC输入模块电气性能适配。《说明书 -- 电子版》适合操作人员。维修人员需要《说明书-- 电子版》以及印刷版说明书中的图纸。1．产品技术性能1.1 工作性能1.1.1 催化剂加料量： 2～100 Kg/ 次（，可调整。称重误差小于1%。每天最大加料量 28 吨。1.1.2 物料性能要求：催化剂 (或助剂 )堆积密度：≤ 1.40 g/cm 3 。粒度分布： 5～150 μ m。1.1.3 水平输送距离：24m 。垂直输送距离：16m。（出料管线如果过长，可以考虑在管路另外加输送风）1.1.4加料间隔周期： 5～600 分钟，可调整。1.1.5防爆型控制箱（ dⅡB T4，IP65 ）就地安装，就地控制。1.1.6工作环境温度： -30～55 ℃。1.1.7自动加料器安装条件：露天或半露天。控制箱不宜有阳光长期直射。LPEC-2型催化剂自动加料器4 1.2动力要求1.2.1 流化输送风（净化风或非净化风）压力：0.2 Mpa + 再生器背压。压缩风耗量≤0.5立方标米 /分钟。1.2.2 气动阀门用风 (净化风 )压力≥ 0.6 Mpa 。（注： 如果气源压力不能满足要求，应增订一个小型空气压缩机专门为气动阀门供风或者采取其他增压措施。 ）1.2.3 电源： 220VAC ,5A ，50Hz。2 自动加料器的结构和工作原理加料器工艺流程见附图1。粗实线是供货方供货范围与用户的自备...
