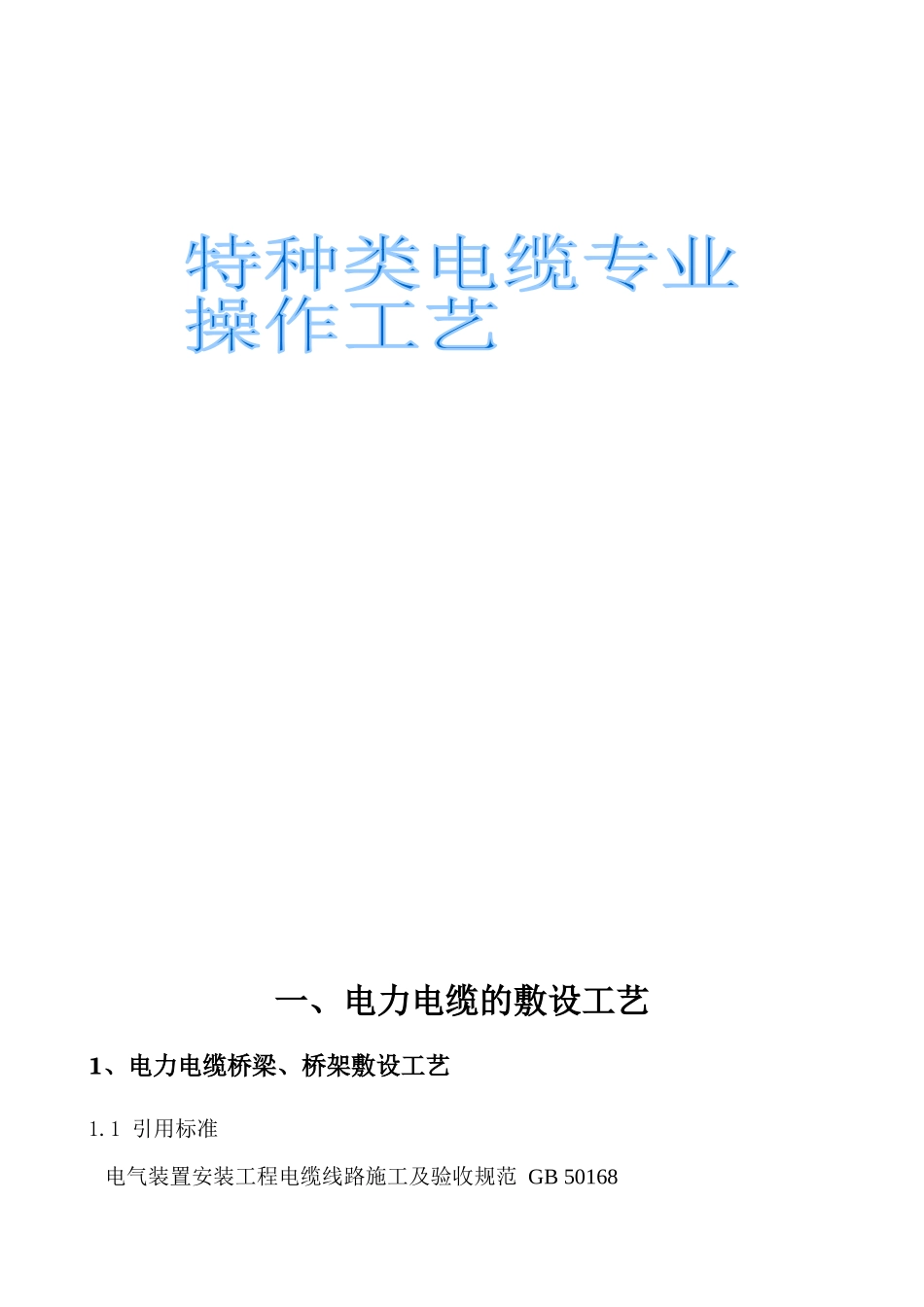

特种电缆操作工艺VIP免费

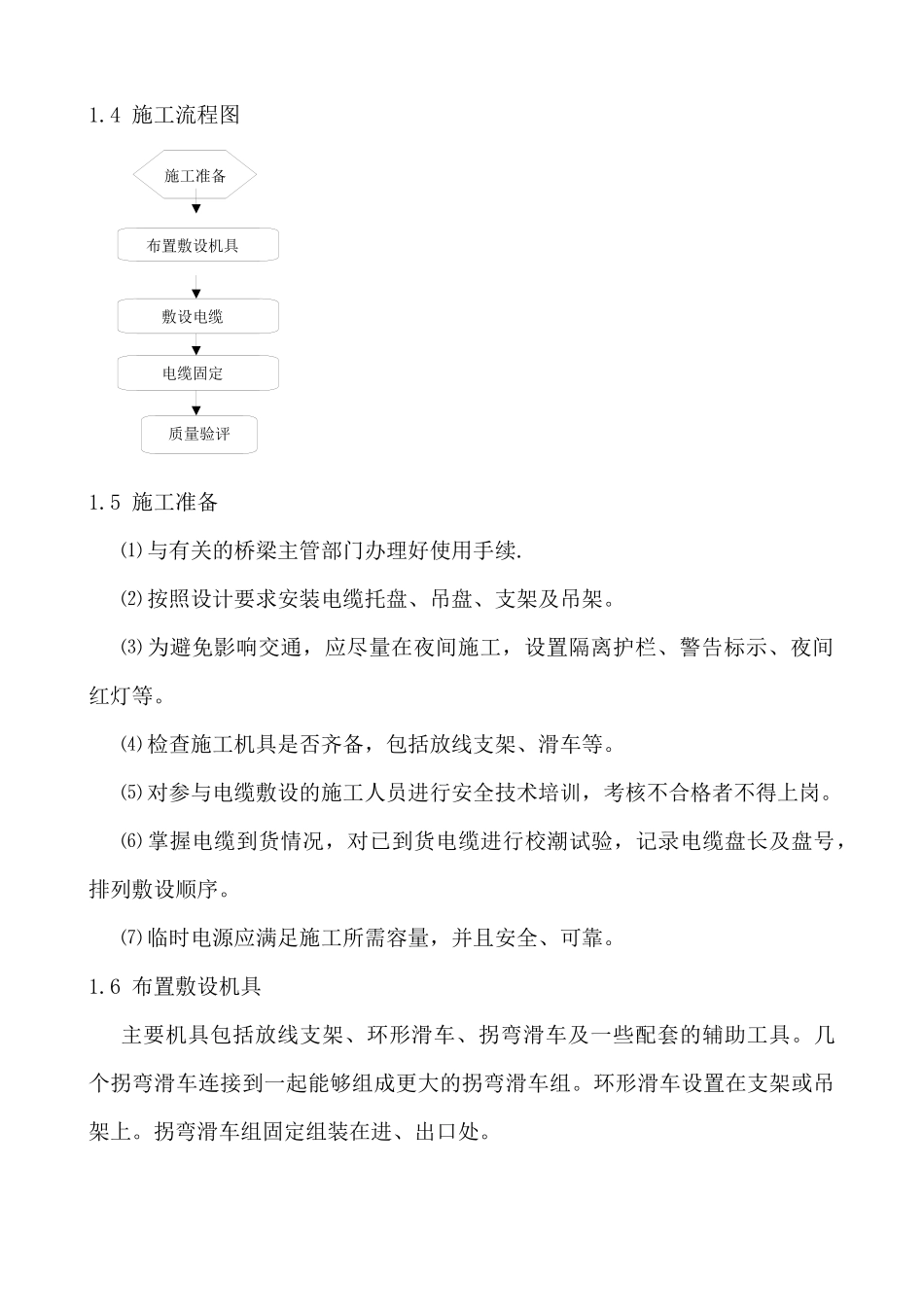

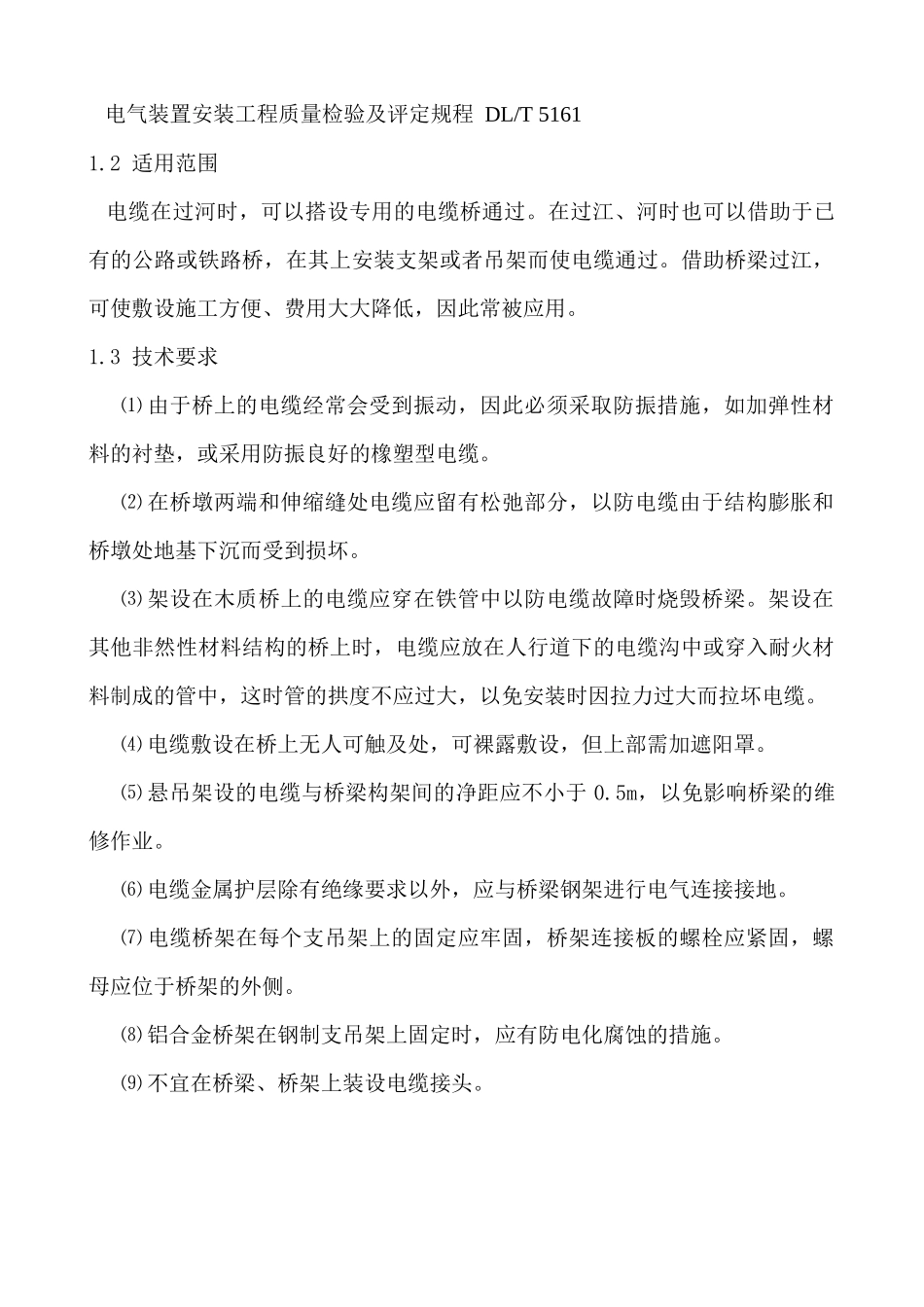

一、电力电缆的敷设工艺1、电力电缆桥梁、桥架敷设工艺1.1 引用标准 电气装置安装工程电缆线路施工及验收规范 GB 50168 电气装置安装工程质量检验及评定规程 DL/T 51611.2 适用范围 电缆在过河时，可以搭设专用的电缆桥通过。在过江、河时也可以借助于已有的公路或铁路桥，在其上安装支架或者吊架而使电缆通过。借助桥梁过江，可使敷设施工方便、费用大大降低，因此常被应用。1.3 技术要求⑴ 由于桥上的电缆经常会受到振动，因此必须采取防振措施，如加弹性材料的衬垫，或采用防振良好的橡塑型电缆。⑵ 在桥墩两端和伸缩缝处电缆应留有松弛部分，以防电缆由于结构膨胀和桥墩处地基下沉而受到损坏。⑶ 架设在木质桥上的电缆应穿在铁管中以防电缆故障时烧毁桥梁。架设在其他非然性材料结构的桥上时，电缆应放在人行道下的电缆沟中或穿入耐火材料制成的管中，这时管的拱度不应过大，以免安装时因拉力过大而拉坏电缆。⑷ 电缆敷设在桥上无人可触及处，可裸露敷设，但上部需加遮阳罩。⑸ 悬吊架设的电缆与桥梁构架间的净距应不小于 0.5m，以免影响桥梁的维修作业。⑹ 电缆金属护层除有绝缘要求以外，应与桥梁钢架进行电气连接接地。⑺ 电缆桥架在每个支吊架上的固定应牢固，桥架连接板的螺栓应紧固，螺母应位于桥架的外侧。⑻ 铝合金桥架在钢制支吊架上固定时，应有防电化腐蚀的措施。⑼ 不宜在桥梁、桥架上装设电缆接头。 1.4 施工流程图 1.5 施工准备⑴ 与有关的桥梁主管部门办理好使用手续.⑵ 按照设计要求安装电缆托盘、吊盘、支架及吊架。⑶ 为避免影响交通，应尽量在夜间施工，设置隔离护栏、警告标示、夜间红灯等。⑷ 检查施工机具是否齐备，包括放线支架、滑车等。⑸ 对参与电缆敷设的施工人员进行安全技术培训，考核不合格者不得上岗。⑹ 掌握电缆到货情况，对已到货电缆进行校潮试验，记录电缆盘长及盘号，排列敷设顺序。⑺ 临时电源应满足施工所需容量，并且安全、可靠。1.6 布置敷设机具主要机具包括放线支架、环形滑车、拐弯滑车及一些配套的辅助工具。几个拐弯滑车连接到一起能够组成更大的拐弯滑车组。环形滑车设置在支架或吊架上。拐弯滑车组固定组装在进、出口处。布置敷设机具电缆固定敷设电缆施工准备质量验评 放线支架 环形滑车 拐弯滑车1.7 敷设电缆⑴ 采用人力牵引的方法。⑵ 电缆盘运输至现场后，检验电缆外观，无问题后方可敷设。⑶ 敷设时应注意通信畅通，使用步话机联络。⑷ 电缆盘...
