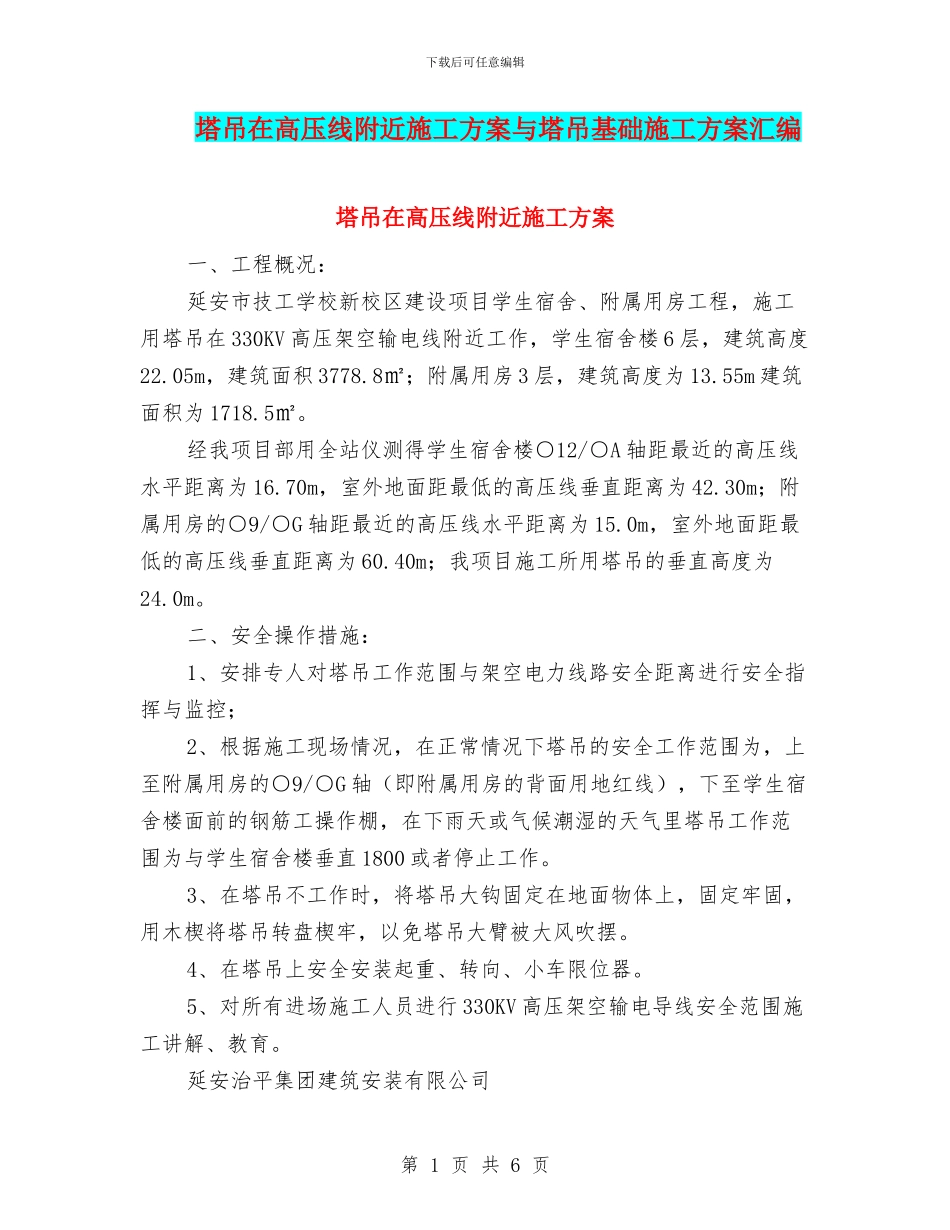

下载后可任意编辑塔吊在高压线附近施工方案与塔吊基础施工方案汇编塔吊在高压线附近施工方案一、工程概况：延安市技工学校新校区建设项目学生宿舍、附属用房工程，施工用塔吊在 330KV 高压架空输电线附近工作，学生宿舍楼 6 层，建筑高度22.05m，建筑面积 3778.8㎡；附属用房 3 层，建筑高度为 13.55m 建筑面积为 1718.5㎡。经我项目部用全站仪测得学生宿舍楼○12/○A 轴距最近的高压线水平距离为 16.70m，室外地面距最低的高压线垂直距离为 42.30m；附属用房的○9/○G 轴距最近的高压线水平距离为 15.0m，室外地面距最低的高压线垂直距离为 60.40m；我项目施工所用塔吊的垂直高度为24.0m。二、安全操作措施：1、安排专人对塔吊工作范围与架空电力线路安全距离进行安全指挥与监控；2、根据施工现场情况，在正常情况下塔吊的安全工作范围为，上至附属用房的○9/○G 轴（即附属用房的背面用地红线），下至学生宿舍楼面前的钢筋工操作棚，在下雨天或气候潮湿的天气里塔吊工作范围为与学生宿舍楼垂直 1800 或者停止工作。3、在塔吊不工作时，将塔吊大钩固定在地面物体上，固定牢固，用木楔将塔吊转盘楔牢，以免塔吊大臂被大风吹摆。4、在塔吊上安全安装起重、转向、小车限位器。5、对所有进场施工人员进行 330KV 高压架空输电导线安全范围施工讲解、教育。延安治平集团建筑安装有限公司第 1 页 共 6 页下载后可任意编辑技工学校新校区建设项目部2024 年 4 月 2 日第 2 页 共 6 页下载后可任意编辑塔吊基础施工方案一、工程概况本工程建筑总面为 23490m2,由厂房、宿舍和办公楼三部分组成，其中厂房：建筑面积 15952?O，地上 4 层，最高建筑高度 27.8m；宿舍：建筑面积 3946?O，地上 6 层，最高建筑高度 25.8m；办公楼：建筑面积24060O，地上 5 层，最高建筑高度 19.0m。现选用 QTZ63 型塔式起重机（以下简称塔吊），塔吊高度为 30m，臂长 50m。二、施工部署2.1 安装位置塔吊安装于厂房、宿舍、办公楼区域附近，具体定位参见附图（现场总平面布置图），塔吊基础标高低于相对地面-1.3m.2.2 塔吊基础的施工准备2.2.1 钢筋绑扎前应保证 C20 细石混凝土防水保护层的强度。2.2.2 保证基础底板混凝土黑橡胶垫块的数量、强度满足施工需要。2.2.3 专业测量人员提供准确的定位。三、施工流程：土方开挖钎探验槽垫层施工防水保护层施工塔吊基础钢筋绑扎地脚螺栓定位穿底板钢筋塔吊基础模板支设混凝土浇...
