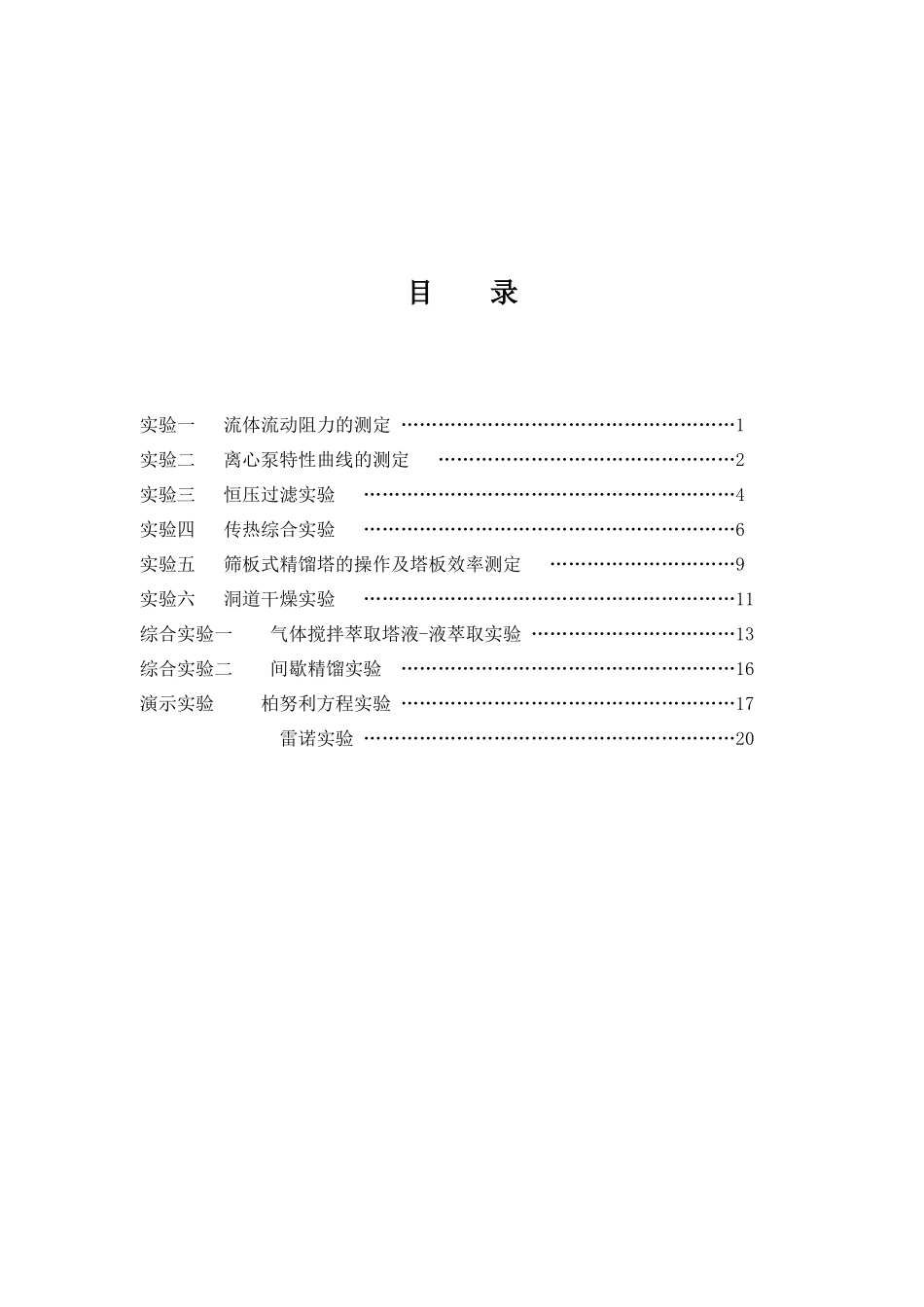

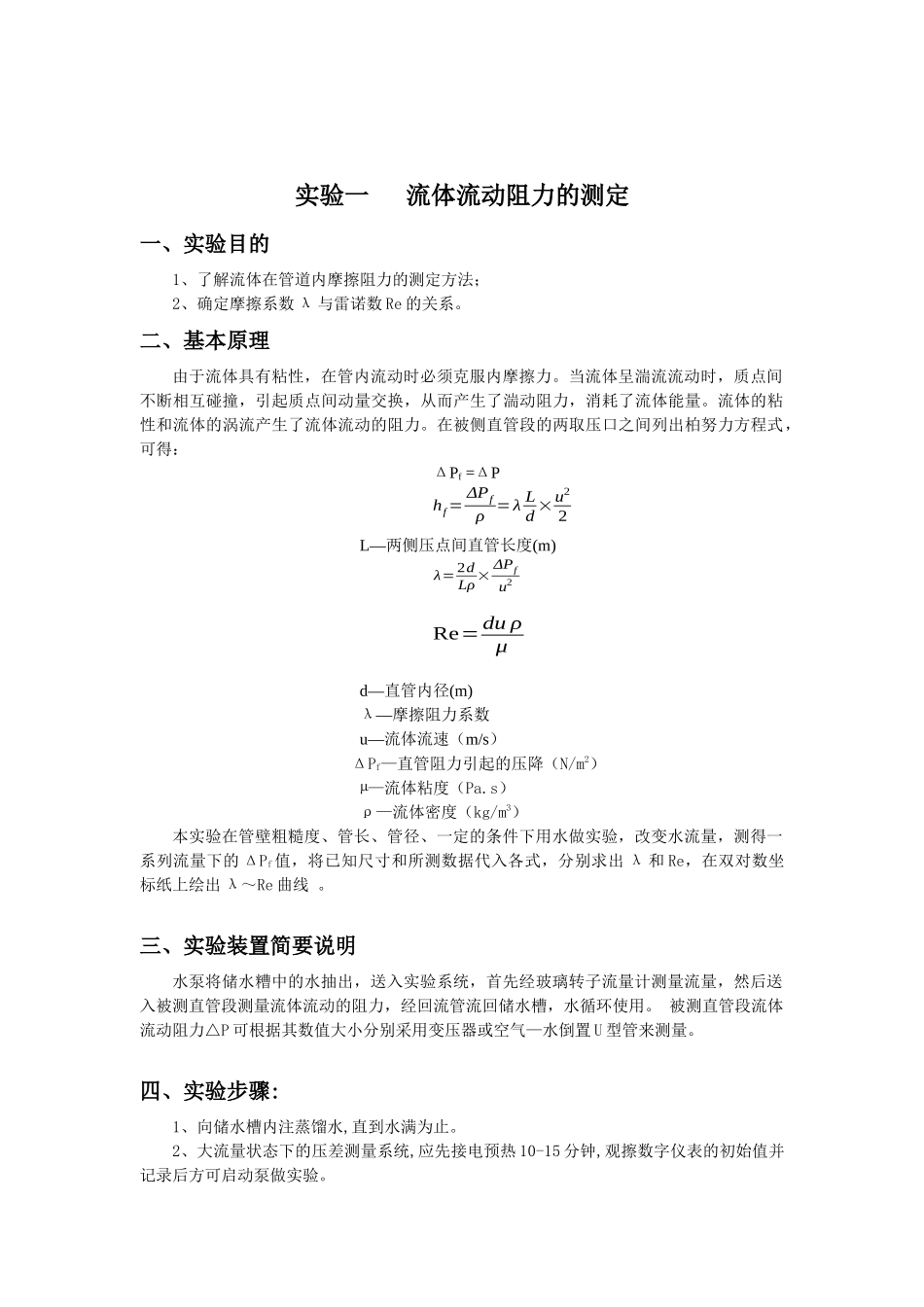

化工原理实验指导书沈阳工业大学2003 年 6 月目 录实验一 流体流动阻力的测定 ………………………………………………1实验二 离心泵特性曲线的测定 …………………………………………2实验三 恒压过滤实验 ……………………………………………………4实验四 传热综合实验 ……………………………………………………6实验五 筛板式精馏塔的操作及塔板效率测定 …………………………9实验六 洞道干燥实验 ……………………………………………………11综合实验一 气体搅拌萃取塔液-液萃取实验 ……………………………13综合实验二 间歇精馏实验 ………………………………………………16演示实验 柏努利方程实验 ………………………………………………17 雷诺实验 ……………………………………………………20实验一 流体流动阻力的测定一、实验目的1、了解流体在管道内摩擦阻力的测定方法；2、确定摩擦系数 λ 与雷诺数 Re 的关系。二、基本原理由于流体具有粘性，在管内流动时必须克服内摩擦力。当流体呈湍流流动时，质点间不断相互碰撞，引起质点间动量交换，从而产生了湍动阻力，消耗了流体能量。流体的粘性和流体的涡流产生了流体流动的阻力。在被侧直管段的两取压口之间列出柏努力方程式，可得：ΔPf =ΔP L—两侧压点间直管长度(m)d—直管内径(m)λ—摩擦阻力系数u—流体流速（m/s）ΔPf—直管阻力引起的压降（N/m2）µ—流体粘度（Pa.s）ρ—流体密度（kg/m3）本实验在管壁粗糙度、管长、管径、一定的条件下用水做实验，改变水流量，测得一系列流量下的 ΔPf值，将已知尺寸和所测数据代入各式，分别求出 λ 和 Re，在双对数坐标纸上绘出 λ～Re 曲线 。三、实验装置简要说明水泵将储水糟中的水抽出，送入实验系统，首先经玻璃转子流量计测量流量，然后送入被测直管段测量流体流动的阻力，经回流管流回储水槽，水循环使用。 被测直管段流体流动阻力△P 可根据其数值大小分别采用变压器或空气—水倒置 U 型管来测量。四、实验步骤:1、向储水槽内注蒸馏水,直到水满为止。2、大流量状态下的压差测量系统,应先接电预热 10-15 分钟,观擦数字仪表的初始值并记录后方可启动泵做实验。hf= ΔPfρ = λ Ld × u22λ= 2dLρ × ΔPfu2Re= du ρμ3、检查导压系统内有无气泡存在.当流量为 0 时打开 B1、B2 两阀门，若空气－水倒置U 型管内两液柱的高度差不为 0，则说明系统内有气泡存在,需要...
