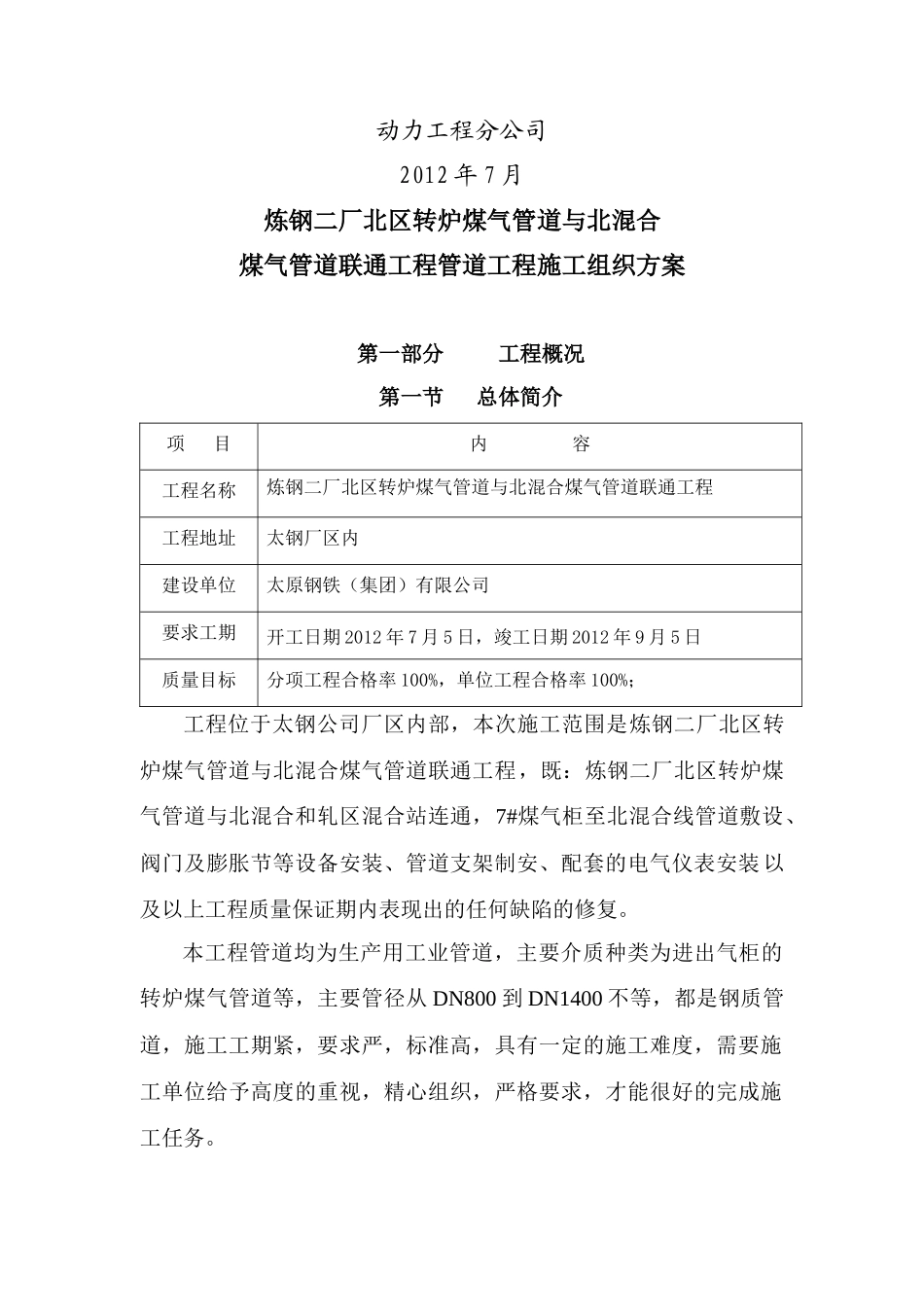

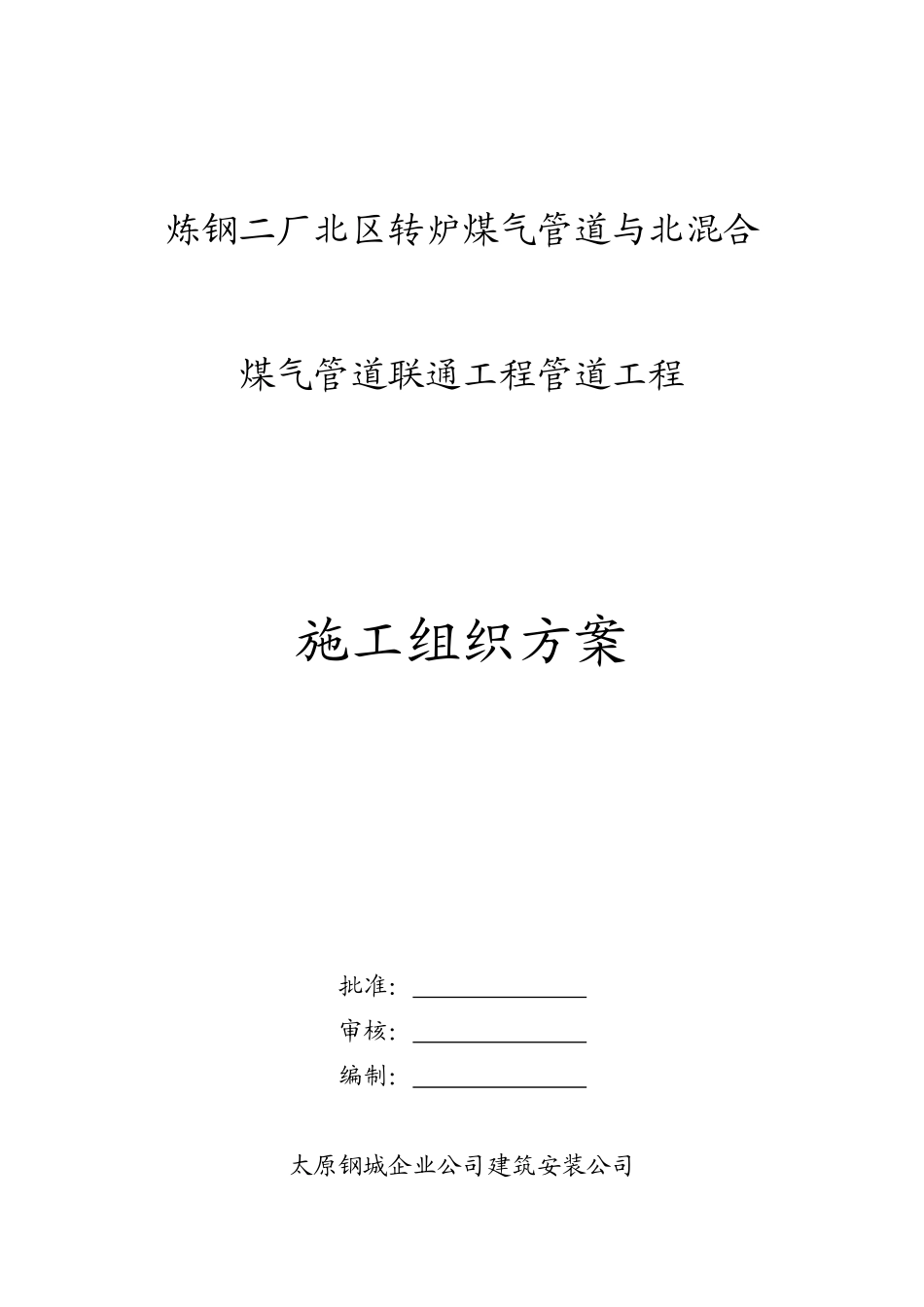

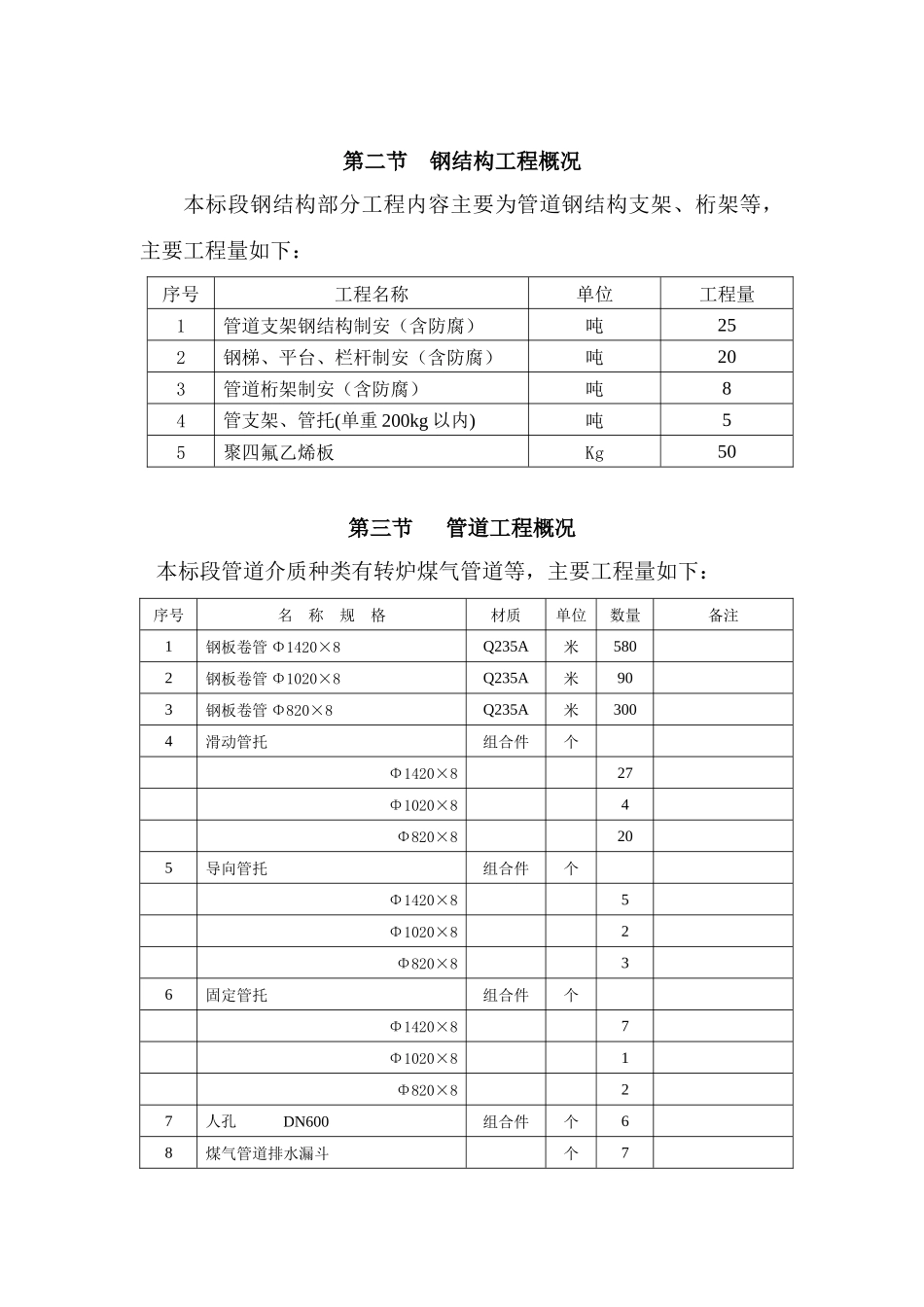

炼钢二厂北区转炉煤气管道与北混合煤气管道联通工程管道工程施工组织方案批准： 审核： 编制： 太原钢城企业公司建筑安装公司动力工程分公司2012 年 7 月炼钢二厂北区转炉煤气管道与北混合煤气管道联通工程管道工程施工组织方案第一部分 工程概况第一节 总体简介项 目内 容工程名称炼钢二厂北区转炉煤气管道与北混合煤气管道联通工程工程地址太钢厂区内建设单位太原钢铁（集团）有限公司要求工期开工日期 2012 年 7 月 5 日，竣工日期 2012 年 9 月 5 日质量目标分项工程合格率 100%，单位工程合格率 100%；工程位于太钢公司厂区内部，本次施工范围是炼钢二厂北区转炉煤气管道与北混合煤气管道联通工程，既：炼钢二厂北区转炉煤气管道与北混合和轧区混合站连通，7#煤气柜至北混合线管道敷设、阀门及膨胀节等设备安装、管道支架制安、配套的电气仪表安装以及以上工程质量保证期内表现出的任何缺陷的修复。本工程管道均为生产用工业管道，主要介质种类为进出气柜的转炉煤气管道等，主要管径从 DN800 到 DN1400 不等，都是钢质管道，施工工期紧，要求严，标准高，具有一定的施工难度，需要施工单位给予高度的重视，精心组织，严格要求，才能很好的完成施工任务。第二节 钢结构工程概况本标段钢结构部分工程内容主要为管道钢结构支架、桁架等，主要工程量如下：序号工程名称单位工程量1管道支架钢结构制安（含防腐）吨252钢梯、平台、栏杆制安（含防腐）吨203管道桁架制安（含防腐）吨84管支架、管托(单重 200kg 以内)吨55聚四氟乙烯板Kg50第三节 管道工程概况 本标段管道介质种类有转炉煤气管道等，主要工程量如下：序号名 称 规 格材质单位数量备注1钢板卷管 Φ1420×8Q235A米5802钢板卷管 Φ1020×8Q235A米903钢板卷管 Φ820×8Q235A米3004滑动管托组合件个Φ1420×827Φ1020×84Φ820×8205导向管托组合件个Φ1420×85Φ1020×82Φ820×836固定管托组合件个Φ1420×87Φ1020×81Φ820×827人孔 DN600组合件个68煤气管道排水漏斗个79DN25 放气头组合件套310DN150 放散管组合件套611轴向型波纹补偿器 DN1400 PN1.0 轴向补偿量<100㎜套312自由复式型波纹补偿器 DN800 PN1.0轴向补偿量 90㎜ 横向补偿量 167㎜套213自 由 复 式 型 波 纹 补 偿 器 DN1400 L=2000 PN0.1MPa 轴向补偿量 120㎜ 横向补偿量 124㎜套214电伴热排水器 水封高度 10000㎜ 筒体直径 630 冷凝水管 DN80套7...
