浅析常用金属材料的焊接VIP免费

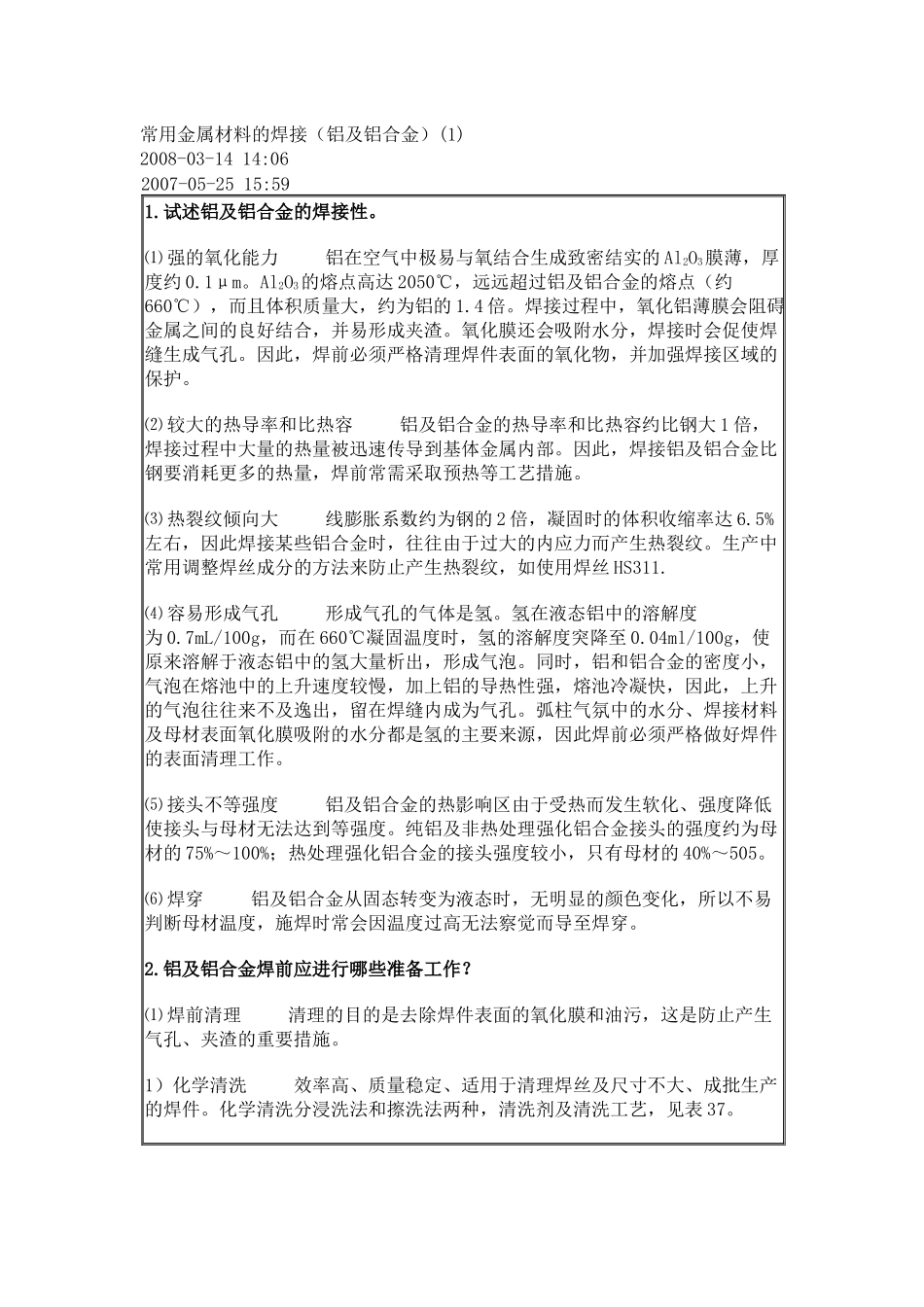

常用金属材料的焊接（铝及铝合金）(1)2008-03-14 14:062007-05-25 15:591.试述铝及铝合金的焊接性。⑴ 强的氧化能力 铝在空气中极易与氧结合生成致密结实的 Al2O3膜薄，厚度约 0.1μm。Al2O3的熔点高达 2050℃，远远超过铝及铝合金的熔点（约660℃），而且体积质量大，约为铝的 1.4 倍。焊接过程中，氧化铝薄膜会阻碍金属之间的良好结合，并易形成夹渣。氧化膜还会吸附水分，焊接时会促使焊缝生成气孔。因此，焊前必须严格清理焊件表面的氧化物，并加强焊接区域的保护。⑵ 较大的热导率和比热容 铝及铝合金的热导率和比热容约比钢大 1 倍，焊接过程中大量的热量被迅速传导到基体金属内部。因此，焊接铝及铝合金比钢要消耗更多的热量，焊前常需采取预热等工艺措施。⑶ 热裂纹倾向大 线膨胀系数约为钢的 2 倍，凝固时的体积收缩率达 6.5%左右，因此焊接某些铝合金时，往往由于过大的内应力而产生热裂纹。生产中常用调整焊丝成分的方法来防止产生热裂纹，如使用焊丝 HS311.⑷ 容易形成气孔 形成气孔的气体是氢。氢在液态铝中的溶解度为 0.7mL/100g，而在 660℃凝固温度时，氢的溶解度突降至 0.04ml/100g，使原来溶解于液态铝中的氢大量析出，形成气泡。同时，铝和铝合金的密度小，气泡在熔池中的上升速度较慢，加上铝的导热性强，熔池冷凝快，因此，上升的气泡往往来不及逸出，留在焊缝内成为气孔。弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分都是氢的主要来源，因此焊前必须严格做好焊件的表面清理工作。⑸ 接头不等强度 铝及铝合金的热影响区由于受热而发生软化、强度降低使接头与母材无法达到等强度。纯铝及非热处理强化铝合金接头的强度约为母材的 75%～100%；热处理强化铝合金的接头强度较小，只有母材的 40%～505。⑹ 焊穿 铝及铝合金从固态转变为液态时，无明显的颜色变化，所以不易判断母材温度，施焊时常会因温度过高无法察觉而导至焊穿。2.铝及铝合金焊前应进行哪些准备工作？⑴ 焊前清理 清理的目的是去除焊件表面的氧化膜和油污，这是防止产生气孔、夹渣的重要措施。1）化学清洗 效率高、质量稳定、适用于清理焊丝及尺寸不大、成批生产的焊件。化学清洗分浸洗法和擦洗法两种，清洗剂及清洗工艺，见表 37。表 37 铝及铝合金的化学清洗法 工艺材料脱 脂碱 洗冲洗中 和 光 化冲洗 干 燥NaOH 溶液的质量分数温度（℃）时间(min)HNO3溶液的质量分数温度（℃）时间(min)纯铝汽油煤油6%...
