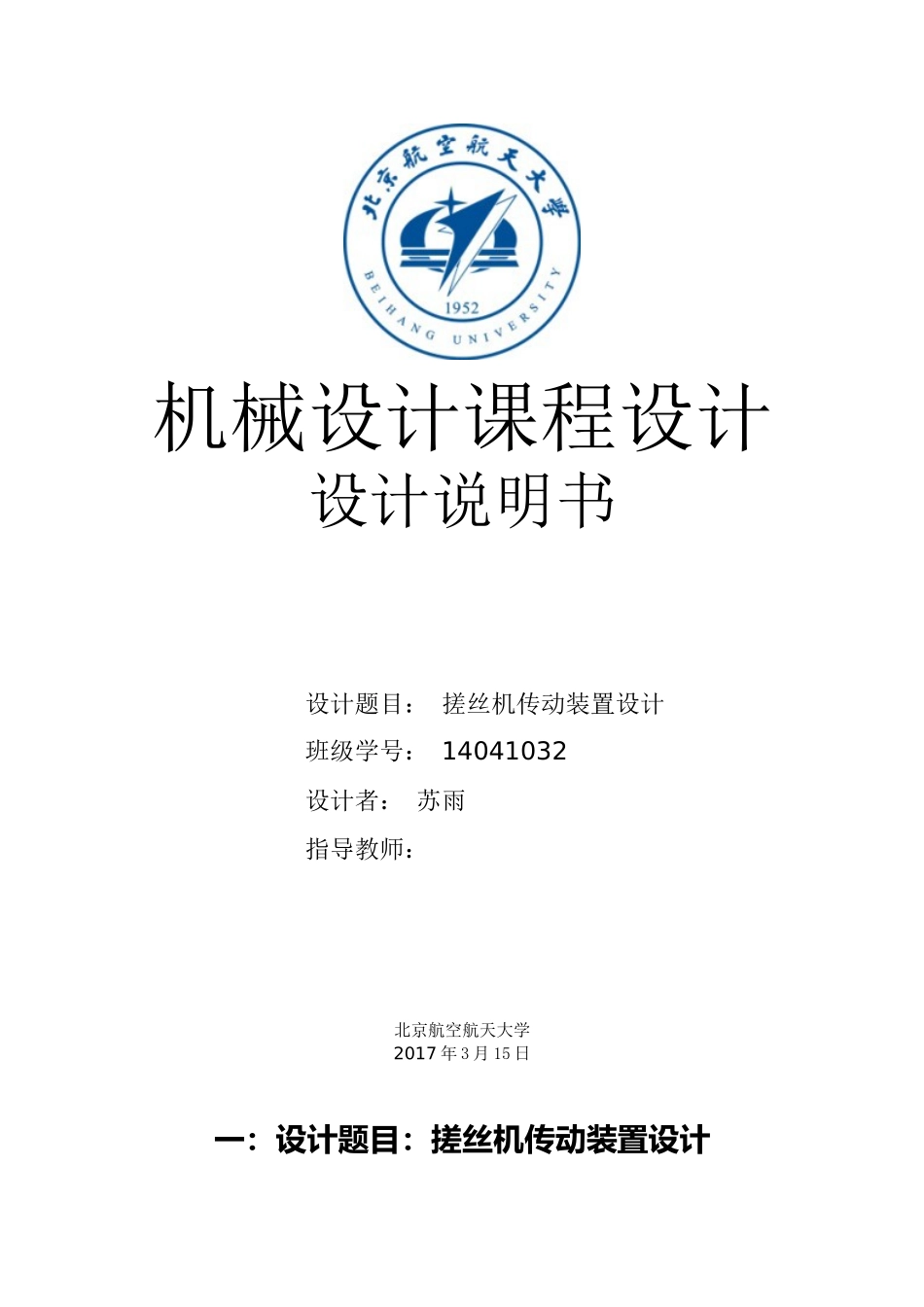

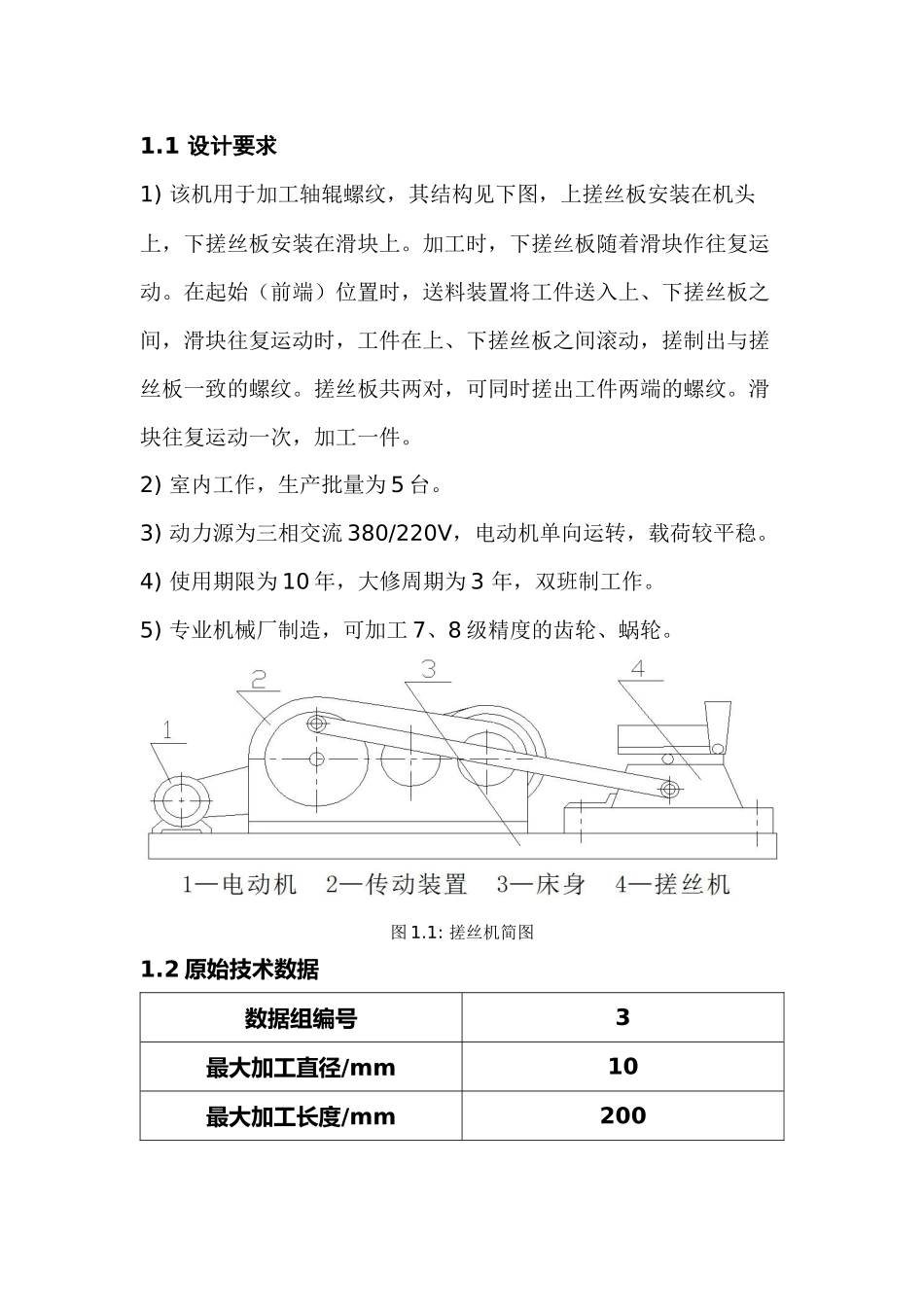

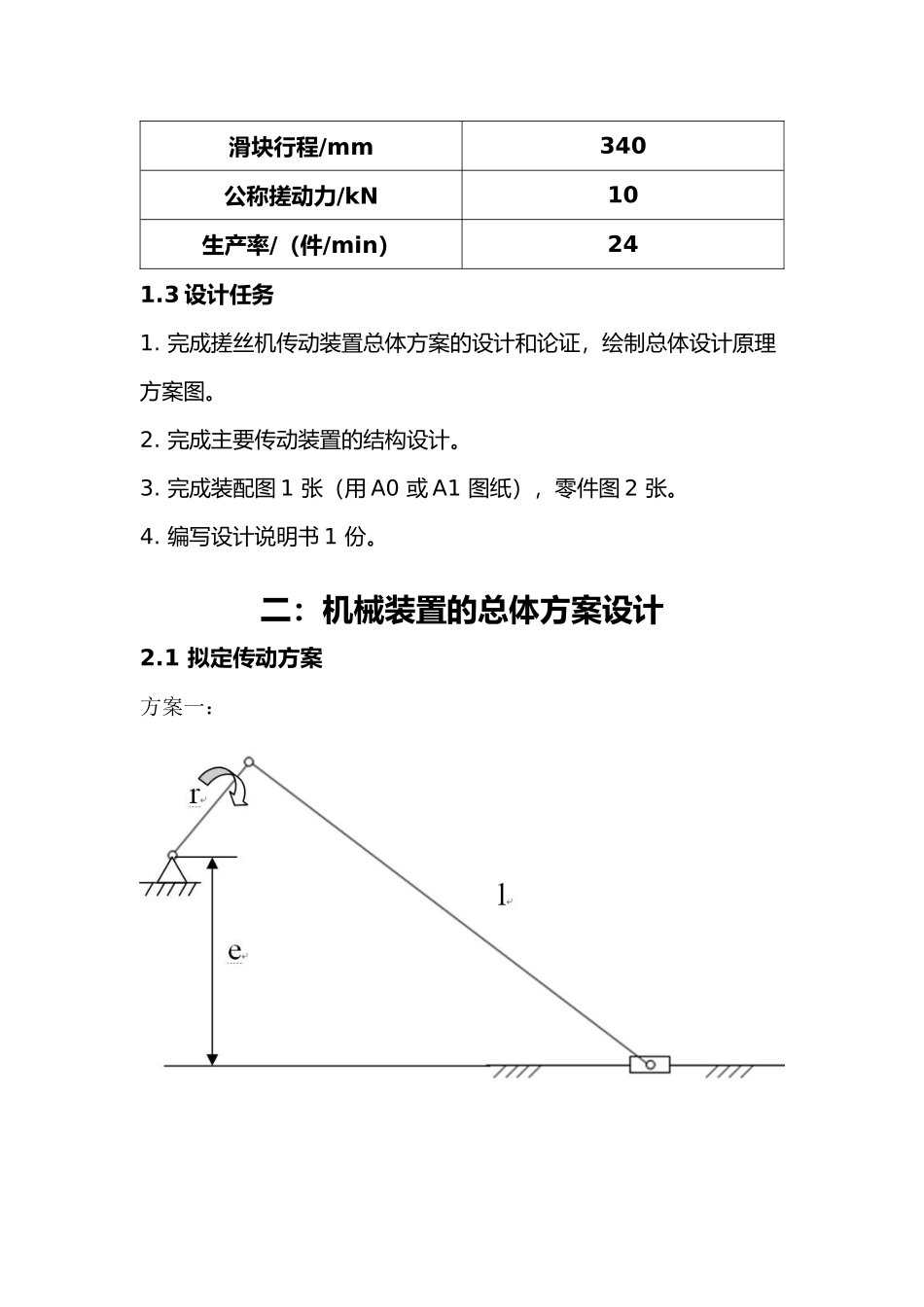

机械设计课程设计设计说明书设计题目： 搓丝机传动装置设计班级学号： 14041032设计者： 苏雨指导教师： 北京航空航天大学2017 年 3 月 15 日一：设计题目：搓丝机传动装置设计1.1 设计要求1) 该机用于加工轴辊螺纹，其结构见下图，上搓丝板安装在机头上，下搓丝板安装在滑块上。加工时，下搓丝板随着滑块作往复运动。在起始（前端）位置时，送料装置将工件送入上、下搓丝板之间，滑块往复运动时，工件在上、下搓丝板之间滚动，搓制出与搓丝板一致的螺纹。搓丝板共两对，可同时搓出工件两端的螺纹。滑块往复运动一次，加工一件。2) 室内工作，生产批量为 5 台。3) 动力源为三相交流 380/220V，电动机单向运转，载荷较平稳。4) 使用期限为 10 年，大修周期为 3 年，双班制工作。5) 专业机械厂制造，可加工 7、8 级精度的齿轮、蜗轮。图 1.1: 搓丝机简图1.2 原始技术数据数据组编号3最大加工直径/mm10最大加工长度/mm200滑块行程/mm340公称搓动力/kN10生产率/（件/min）241.3 设计任务1. 完成搓丝机传动装置总体方案的设计和论证，绘制总体设计原理方案图。2. 完成主要传动装置的结构设计。3. 完成装配图 1 张（用 A0 或 A1 图纸），零件图 2 张。4. 编写设计说明书 1 份。二：机械装置的总体方案设计2.1 拟定传动方案方案一：方案二：根据系统要求可知：滑块每分钟要往复运动 24 次，所以机构系统的原动件的转速应为 24r/min。以电动机作为原动机，则需要机构系统有减速功能。运动形式为连续转动→往复直线运动。根据上述要求，可采用曲柄滑块机构，该机构有尺寸较小，结构简洁的特点。利用曲柄和连杆共线，滑块处于极限位置时，可得到瞬时停歇的功能。同时该机构能承受较大的载荷。整个搓丝机由电动机、开式齿轮减速器、一级减速器、曲柄滑块机构、最终执行机构组成。如方案一图所示。其中，r=148.5mm; l=1371.5mm; e=666mm; 最大压力角α=33°; 急回夹角 β=7°,急回特性为 k=1.081。采用一级圆柱齿轮减速器，外加开式齿轮减速器，主要优点是结构简单可靠，设计制造，维护方便。2.2 装置运动学仿真先使用 solidworks 绘制传动方案一的三维模型。将三维模型导入adams 中，添加连接，驱动进行运动分析。如图所示。图 2.1：装置图图 2.2：滑块位移曲线图图 2.3：滑块速度曲线图2.3 装置动力学仿真在机构中加入力，在对零件受力，力矩，功率进行分析，绘制变化曲线。图 2.4：搓应力曲线...
