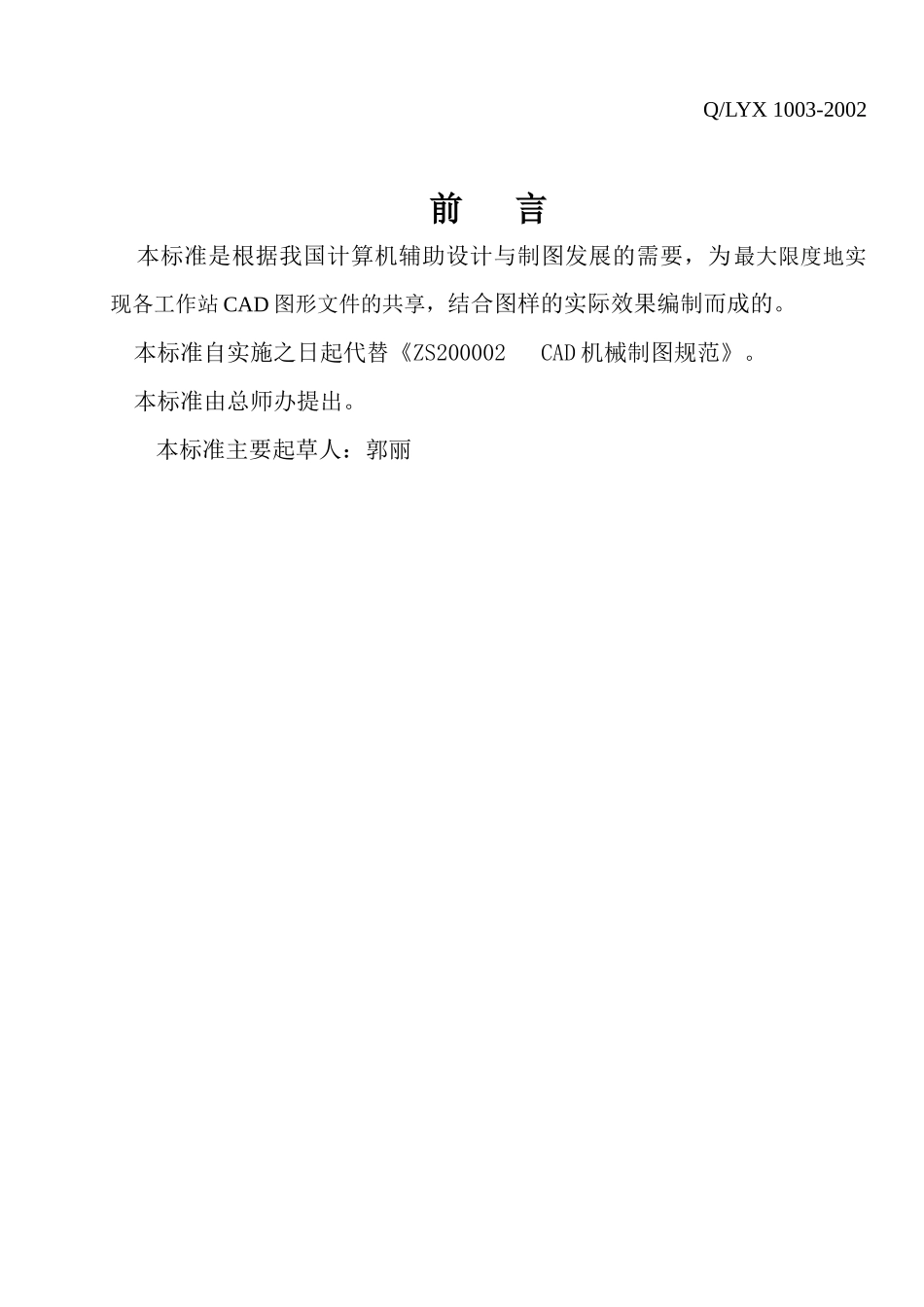

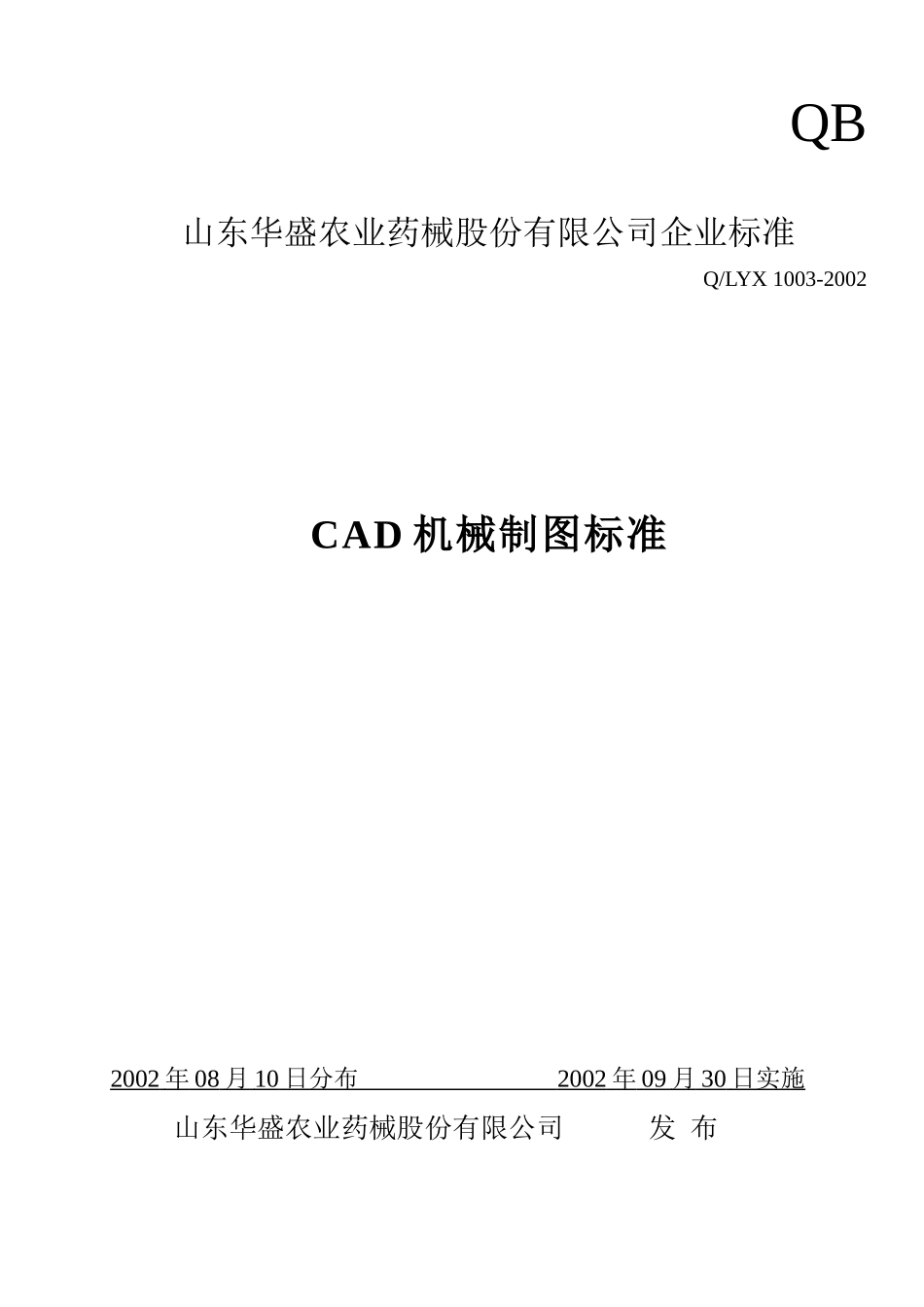

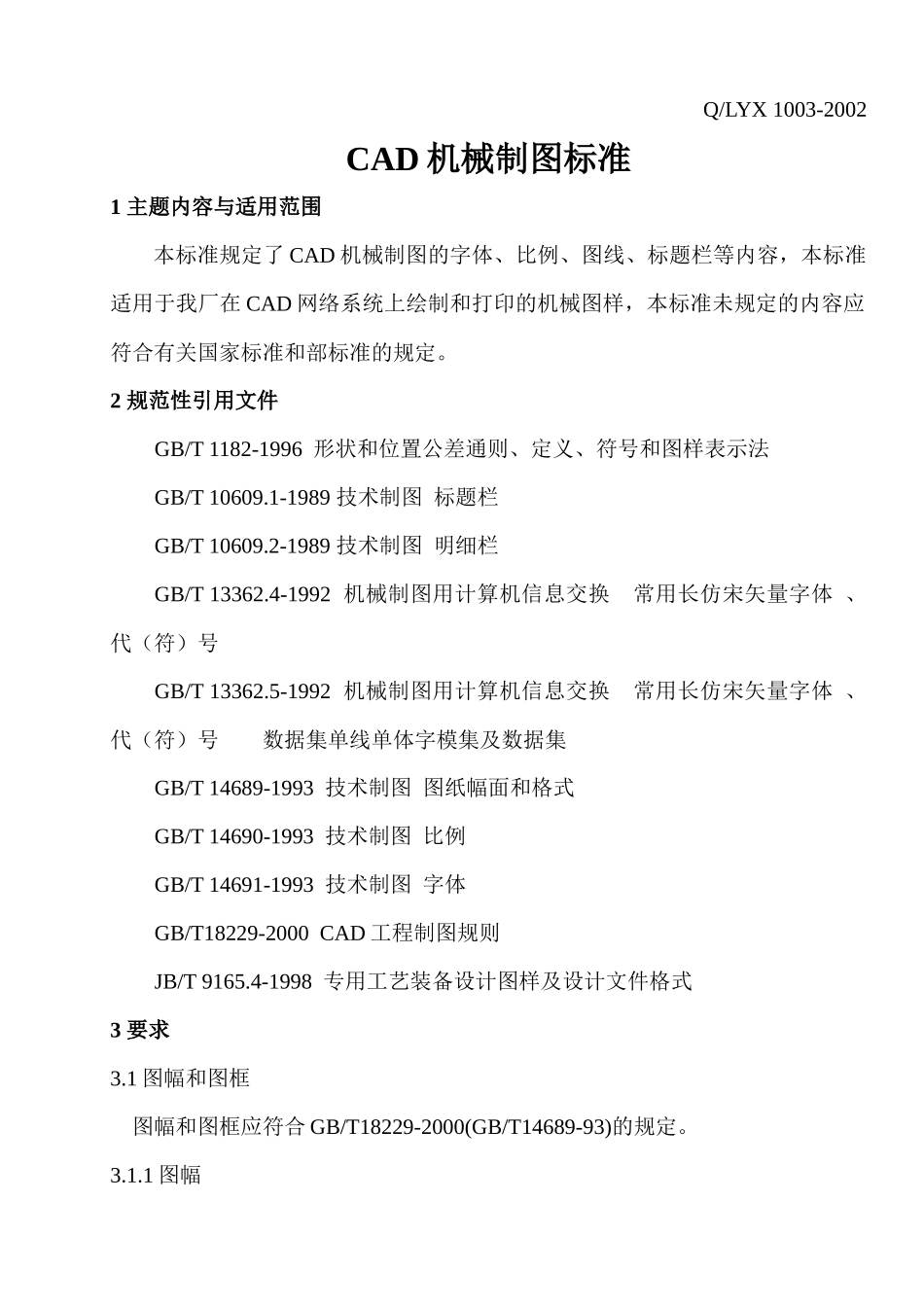

QB山东华盛农业药械股份有限公司企业标准Q/LYX 1003-2002CAD 机械制图标准2002 年 08 月 10 日分布 2002 年 09 月 30 日实施 山东华盛农业药械股份有限公司 发 布Q/LYX 1003-2002前 言 本标准是根据我国计算机辅助设计与制图发展的需要，为最大限度地实现各工作站 CAD 图形文件的共享，结合图样的实际效果编制而成的。 本标准自实施之日起代替《ZS200002 CAD 机械制图规范》。 本标准由总师办提出。本标准主要起草人：郭丽Q/LYX 1003-2002CAD 机械制图标准1 主题内容与适用范围本标准规定了 CAD 机械制图的字体、比例、图线、标题栏等内容，本标准适用于我厂在 CAD 网络系统上绘制和打印的机械图样，本标准未规定的内容应符合有关国家标准和部标准的规定。2 规范性引用文件GB/T 1182-1996 形状和位置公差通则、定义、符号和图样表示法GB/T 10609.1-1989 技术制图 标题栏GB/T 10609.2-1989 技术制图 明细栏GB/T 13362.4-1992 机械制图用计算机信息交换 常用长仿宋矢量字体 、代（符）号GB/T 13362.5-1992 机械制图用计算机信息交换 常用长仿宋矢量字体 、代（符）号 数据集单线单体字模集及数据集GB/T 14689-1993 技术制图 图纸幅面和格式GB/T 14690-1993 技术制图 比例GB/T 14691-1993 技术制图 字体GB/T18229-2000 CAD 工程制图规则JB/T 9165.4-1998 专用工艺装备设计图样及设计文件格式3 要求3.1 图幅和图框 图幅和图框应符合 GB/T18229-2000(GB/T14689-93)的规定。3.1.1 图幅— 1 —Q/LYX 1003-20023.1.1.1 图幅的尺寸 基本图幅（见表 1）应优先选用，必要时，也允许选用加长图幅，加长图幅应优先选用表 2，加长图幅的尺寸是由基本图幅的短边成整数倍的增加后得出。但由于 A0×2（1189×1682）；A0×3（1189×2523）已超过晒图机的规格，即宽边已超过 1051mm，所以不应使用。表 1 单位为毫米幅面代号尺寸 B×LA0841×1189A1594×841A2420×594A3297×420A4210×297表 2 单位为毫米幅面代号尺寸 B×LA3×3420×891A3×4420×1189A4×3297×630A4×4297×841A4×5297×10513.1.1.2 图幅的分区a. 用细实线在图纸周边内画出分区。b.图幅分区数目按图样的复杂程度确定，但必须取偶数。每一分区的长度应在（25～75）mm 之间选择，用大写拉丁字母从上至下顺序编写，沿水平方向用阿拉伯数字从左到右顺序编写。c. 在图样中标注分区代号时，分区代号由拉丁字母和...
