安徽物理中考专题复习之课本图片与考题凤台四中物理备课组 NO
1 安徽考题回顾 NO

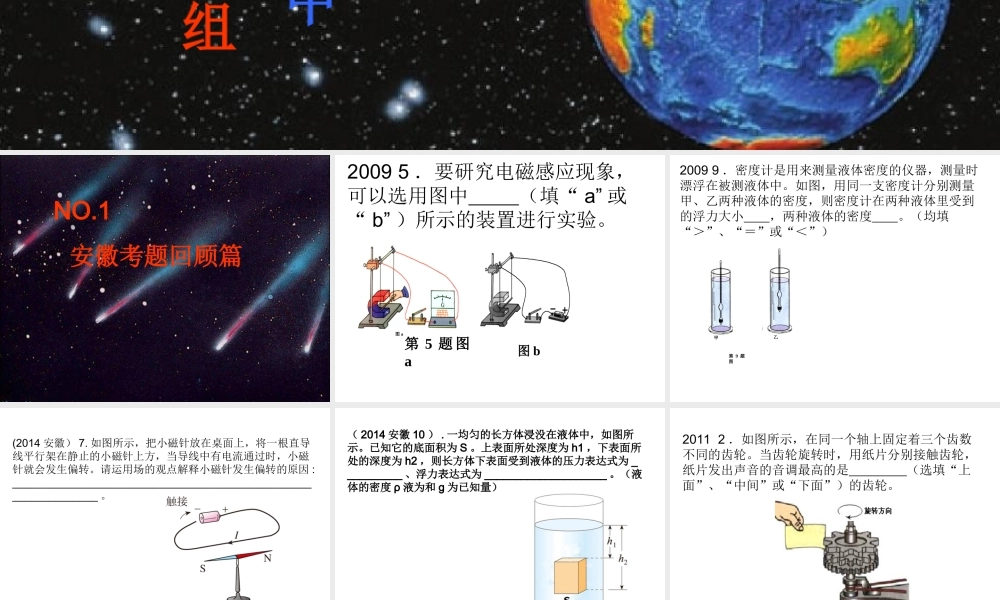

1 安徽考题回顾篇 2009 5 ．要研究电磁感应现象，可以选用图中 （填“ a” 或“ b” ）所示的装置进行实验
第 5 题 图a图 a图 b 2009 9 ．密度计是用来测量液体密度的仪器，测量时漂浮在被测液体中
如图，用同一支密度计分别测量甲、乙两种液体的密度，则密度计在两种液体里受到的浮力大小 ，两种液体的密度
（均填“＞”、“＝”或“＜”）第 9 题图甲乙 (2014 安徽） 7
如图所示，把小磁针放在桌面上，将一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁针就会发生偏转
请运用场的观点解释小磁针发生偏转的原因 :_______________________________________________________________
（ 2014 安徽 10 ）
一均匀的长方体浸没在液体中，如图所示
已知它的底面积为 S
上表面所处深度为 h1 ，下表面所处的深度为 h2 ，则长方体下表面受到液体的压力表达式为 __________ 、浮力表达式为 ____________________
（液体的密度 ρ 液为和 g 为已知量） 2011 2 ．如图所示，在同一个轴上固定着三个齿数不同的齿轮
当齿轮旋转时，用纸片分别接触齿轮，纸片发出声音的音调最高的是 （选填“上面”、“中间”或“下面”）的齿轮

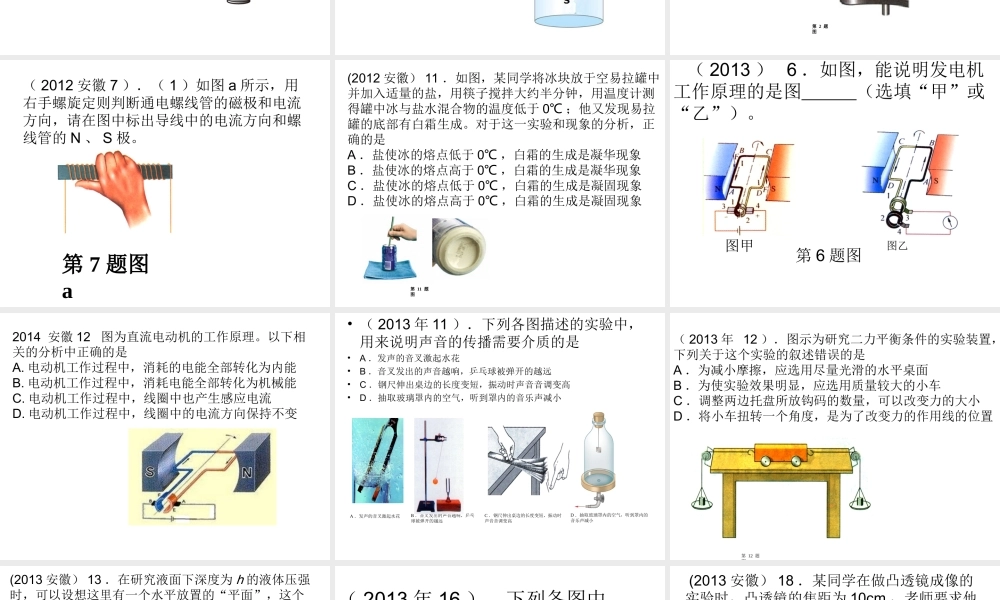

第 2 题图 （ 2012 安徽 7 ）．（ 1 ）如图 a 所示，用右手螺旋定则判断通电螺线管的磁极和电流方向，请在图中标出导线中的电流方向和螺线管的 N 、 S 极
第 7 题图a (2012 安徽） 11 ．如图，某同学将冰块放于空易拉罐中并加入适量的盐，用筷子搅拌大约半分钟，用温度计测得罐中冰与盐水混合物的温度低于 0℃ ；他又发现易拉罐
