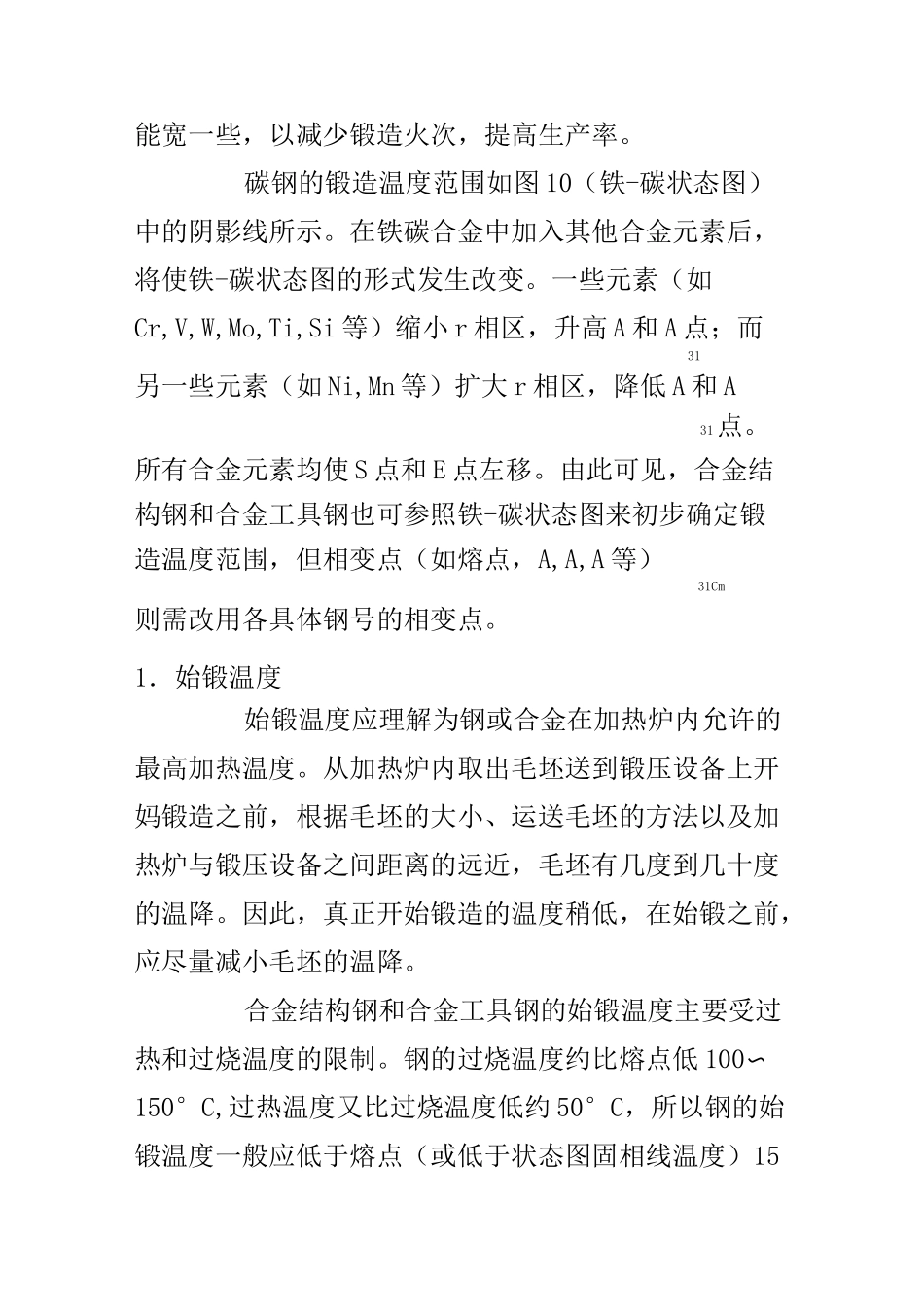

钢的锻造温度范围锻造热力规范是指锻造时所选用的一些热力学参数，包括锻造温度、变形程度、应变速率、应力状态（锻造方法）、加热加冷却速度等。这些参数直接影响着金属材料的可锻性及锻件的组织和性能，合理选择上述几个热力学参数，是制订锻造工艺的重要环节。确定锻造热力学参数的主要依据是钢或合金的状态图、塑性图、变形抗力图及再结晶图等。用这些资料所确定的热力学参数还需要通过各种试验或生产实践来进行验证和修改。在确定锻造热力学参数时，并不是在任何情况下，都需要上述的所有资料。当对锻件的组织和性能没有严格要求时，往往只要有塑性图及变形抗力图就够了。若对锻件的晶粒大小有严格要求，而且在机械性能方面也有硬性规定时，除状态图、塑性图和变形抗力图之外，还需要参考再结晶图以及能说明所采用热力规范是否能保证产品机械性能的资料。锻造温度范围是指始锻温度和终锻温度之间的一段温度间隔。确定锻造温度的基本原则是，就能保证金属在锻造温度范围内具有较高的塑性和较小的变形抗力，并得到所要求的组织和性能。锻造温度范围应尽可能宽一些，以减少锻造火次，提高生产率。碳钢的锻造温度范围如图 10（铁-碳状态图）中的阴影线所示。在铁碳合金中加入其他合金元素后，将使铁-碳状态图的形式发生改变。一些元素（如Cr,V,W,Mo,Ti,Si 等）缩小 r 相区，升高 A 和 A 点；而31另一些元素（如 Ni,Mn 等）扩大 r 相区，降低 A 和 A31点。所有合金元素均使 S 点和 E 点左移。由此可见，合金结构钢和合金工具钢也可参照铁-碳状态图来初步确定锻造温度范围，但相变点（如熔点，A,A,A 等）31Cm则需改用各具体钢号的相变点。1．始锻温度始锻温度应理解为钢或合金在加热炉内允许的最高加热温度。从加热炉内取出毛坯送到锻压设备上开妈锻造之前，根据毛坯的大小、运送毛坯的方法以及加热炉与锻压设备之间距离的远近，毛坯有几度到几十度的温降。因此，真正开始锻造的温度稍低，在始锻之前，应尽量减小毛坯的温降。合金结构钢和合金工具钢的始锻温度主要受过热和过烧温度的限制。钢的过烧温度约比熔点低 100〜150°C,过热温度又比过烧温度低约 50°C，所以钢的始锻温度一般应低于熔点（或低于状态图固相线温度）150〜200°C。碳含量对钢的锻造上限温度具有最重要的影响。对于碳钢，由状态图（图 10）可看出，始锻温度随含碳量的增加而降低。对于合金结构钢和合金工模具钢，通常始锻温度随含碳量的增加降低得更多。...
