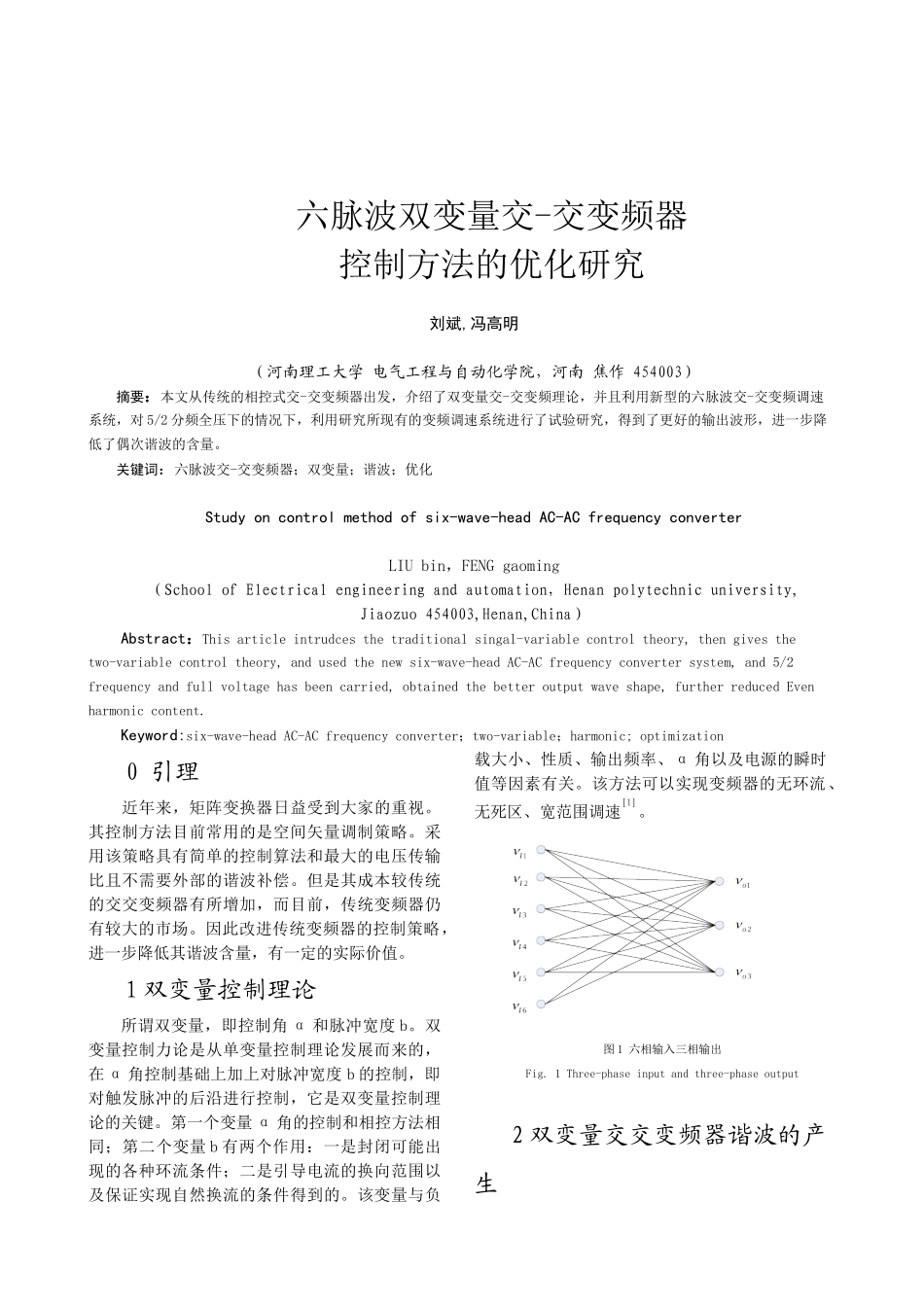

六脉波双变量交-交变频器控制方法的优化研究刘斌,冯高明（河南理工大学 电气工程与自动化学院，河南 焦作 454003）摘要：本文从传统的相控式交-交变频器出发，介绍了双变量交-交变频理论，并且利用新型的六脉波交-交变频调速系统，对 5/2 分频全压下的情况下，利用研究所现有的变频调速系统进行了试验研究，得到了更好的输出波形，进一步降低了偶次谐波的含量。关键词：六脉波交-交变频器；双变量；谐波；优化Study on control method of six-wave-head AC-AC frequency converterLIU bin，FENG gaoming（School of Electrical engineering and automation，Henan polytechnic university,Jiaozuo 454003,Henan,China）Abstract：This article intrudces the traditional singal-variable control theory, then gives the two-variable control theory, and used the new six-wave-head AC-AC frequency converter system, and 5/2 frequency and full voltage has been carried, obtained the better output wave shape, further reduced Even harmonic content. Keyword:six-wave-head AC-AC frequency converter；two-variable；harmonic; optimization0 引理 近年来，矩阵变换器日益受到大家的重视。其控制方法目前常用的是空间矢量调制策略。采用该策略具有简单的控制算法和最大的电压传输比且不需要外部的谐波补偿。但是其成本较传统的交交变频器有所增加，而目前，传统变频器仍有较大的市场。因此改进传统变频器的控制策略，进一步降低其谐波含量，有一定的实际价值。1 双变量控制理论所谓双变量，即控制角 α 和脉冲宽度 b。双变量控制力论是从单变量控制理论发展而来的，在 α 角控制基础上加上对脉冲宽度 b 的控制，即对触发脉冲的后沿进行控制，它是双变量控制理论的关键。第一个变量 α 角的控制和相控方法相同；第二个变量 b 有两个作用：一是封闭可能出现的各种环流条件；二是引导电流的换向范围以及保证实现自然换流的条件得到的。该变量与负载大小、性质、输出频率、α 角以及电源的瞬时值等因素有关。该方法可以实现变频器的无环流、无死区、宽范围调速。图 1 六相输入三相输出Fig. 1 Three-phase input and three-phase output2 双变量交交变频器谐波的产生可控硅交交变频器的基本功能是把一种频率的交流输入电压转变为另一种频...
