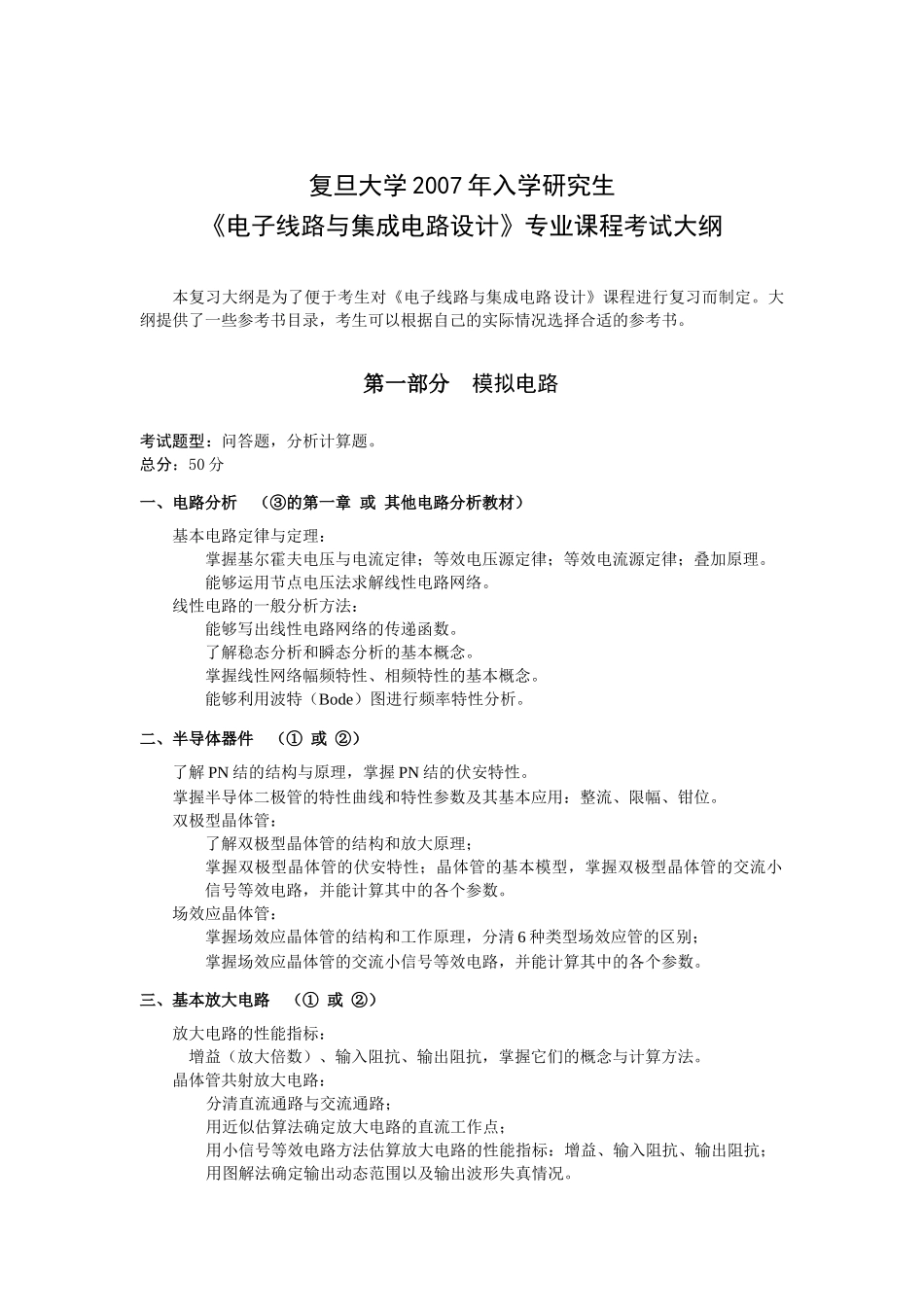

复旦大学 2007 年入学研究生《电子线路与集成电路设计》专业课程考试大纲本复习大纲是为了便于考生对《电子线路与集成电路设计》课程进行复习而制定。大纲提供了一些参考书目录，考生可以根据自己的实际情况选择合适的参考书。第一部分 模拟电路考试题型：问答题，分析计算题。总分：50 分一、电路分析 （③的第一章 或 其他电路分析教材）基本电路定律与定理：掌握基尔霍夫电压与电流定律；等效电压源定律；等效电流源定律；叠加原理。能够运用节点电压法求解线性电路网络。线性电路的一般分析方法：能够写出线性电路网络的传递函数。了解稳态分析和瞬态分析的基本概念。掌握线性网络幅频特性、相频特性的基本概念。能够利用波特（Bode）图进行频率特性分析。二、半导体器件 （① 或 ②）了解 PN 结的结构与原理，掌握 PN 结的伏安特性。掌握半导体二极管的特性曲线和特性参数及其基本应用：整流、限幅、钳位。双极型晶体管：了解双极型晶体管的结构和放大原理；掌握双极型晶体管的伏安特性；晶体管的基本模型，掌握双极型晶体管的交流小信号等效电路，并能计算其中的各个参数。 场效应晶体管：掌握场效应晶体管的结构和工作原理，分清 6 种类型场效应管的区别；掌握场效应晶体管的交流小信号等效电路，并能计算其中的各个参数。三、基本放大电路 （① 或 ②）放大电路的性能指标： 增益（放大倍数）、输入阻抗、输出阻抗，掌握它们的概念与计算方法。晶体管共射放大电路：分清直流通路与交流通路；用近似估算法确定放大电路的直流工作点；用小信号等效电路方法估算放大电路的性能指标：增益、输入阻抗、输出阻抗；用图解法确定输出动态范围以及输出波形失真情况。晶体管共基和共集放大电路：了解上述两种电路的工作原理和电路特点；能够简单估算上述两种放大电路的性能指标：增益、输入阻抗、输出阻抗；熟悉三种接法的放大电路性能指标的异同，能够在不同场合正确选择合适的电路；了解三种接法的放大电路在频率特性方面的异同。场效应管共源放大电路：能够根据场效应晶体管的伏安特性确定放大电路的直流工作点；用小信号等效电路方法估算放大电路的性能指标。差分放大电路：熟悉差分放大电路的工作原理和电路特点；掌握差分放大电路的性能指标估算方法。互补输出电路：熟悉互补输出电路的工作原理和电路特点；了解互补输出电路中产生交越失真的原因以及消除方法。多级放大电路：掌握多级放大电路的增益、输入阻抗、输出阻抗...
