某大道泵房工程施工组织设计VIP免费

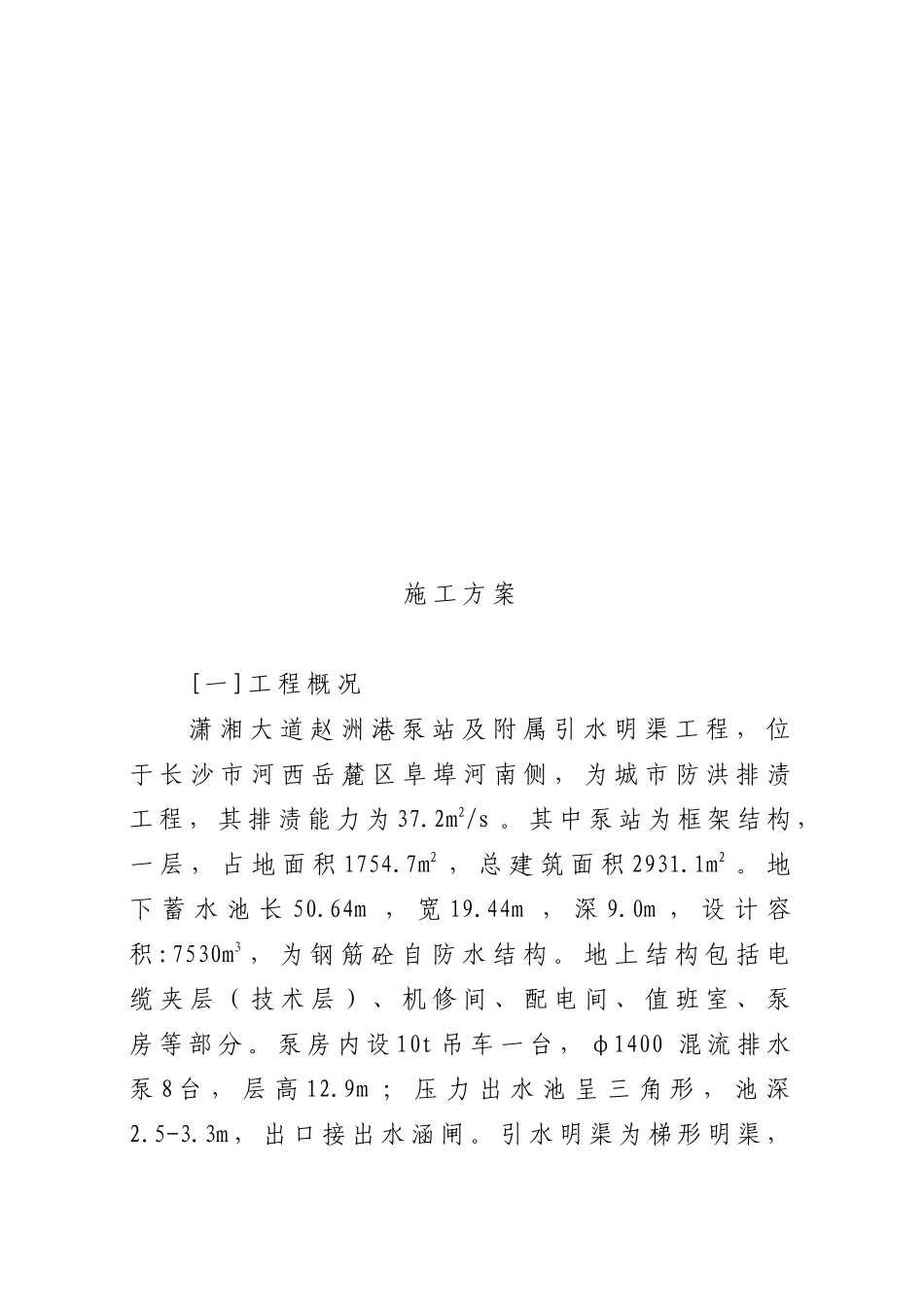

施 工 方 案[一 ]工 程 概 况 潇 湘 大 道 赵 洲 港 泵 站 及 附 属 引 水 明 渠 工 程 ， 位于 长 沙 市 河 西 岳 麓 区 阜 埠 河 南 侧 ， 为 城 市 防 洪 排 渍工 程 ， 其 排 渍 能 力 为 37.2m2/s 。 其 中 泵 站 为 框 架 结 构 ，一 层 ， 占 地 面 积 1754.7m2 ， 总 建 筑 面 积 2931.1m2 。 地下 蓄 水 池 长 50.64m ， 宽 19.44m ， 深 9.0m ， 设 计 容积 :7530m3 ， 为 钢 筋 砼 自 防 水 结 构 。 地 上 结 构 包 括 电缆 夹 层 （ 技 术 层 ） 、 机 修 间 、 配 电 间 、 值 班 室 、 泵房 等 部 分 。 泵 房 内 设 10t 吊 车 一 台 ， φ1400 混 流 排 水泵 8 台 ， 层 高 12.9m ； 压 力 出 水 池 呈 三 角 形 ， 池 深2.5-3.3m ， 出 口 接 出 水 涵 闸 。 引 水 明 渠 为 梯 形 明 渠 ，面 宽 12m ， 底 宽 9m ， 深 3m ， 长 共 约 493m 。 局 部 跨 路 面处 为 箱 涵 结 构 ： BXH9×3.0m ， 其 总 长 为 143m 。 本 工 程由 长 沙 市 政 专 项 建 设 指 挥 部 兴 建 ， 长 沙 市 规 划 设 计院 设 计 ， 该 工 程 的 建 成 将 大 大 提 高 河 西 高 校 区 防 洪排 渍 能 力 ， 改 善 生 态 环 境 。结 构 特 点 ： 泵 站 基 础 持 力 层 为 卵 石 层 ， 地 基 承载 力 标 准 值 为 200Kpa ， 底 板 垫 层 为 100 厚 C10 砼 ， 其余 砼 结 构 标 号 C30 ， 钢 筋 Ⅰ 、 Ⅱ 级 。 基 础 底 板 厚600 ， 池 壁 厚 600 ， 顶 板 厚 300 ， 砼 内 掺 UEA-H 微 膨 胀剂 ， 掺 量 为 水 泥 用 量 的 12% （ 加 强 带 为 15% ） 。 泵 房框 架 共 11 榀 ， 牛 脚 柱 截 面 500×900 ， 屋 面 框 架 梁500×1100 ， 最 大 跨 度 11.4m ， 屋 面 板 厚 100 ， 填 充 墙为 240 厚 砖 墙 ， 屋 面 为 刚 性 防 水 和 高 聚 物 改 性 沥 青 卷材 防 水 屋 面 ， 结 构 找 坡 。明 渠 壁 采 用 M7.5 砂 浆 砌 片 石 墙 ， 墙 身 高 约5.28m ，...
