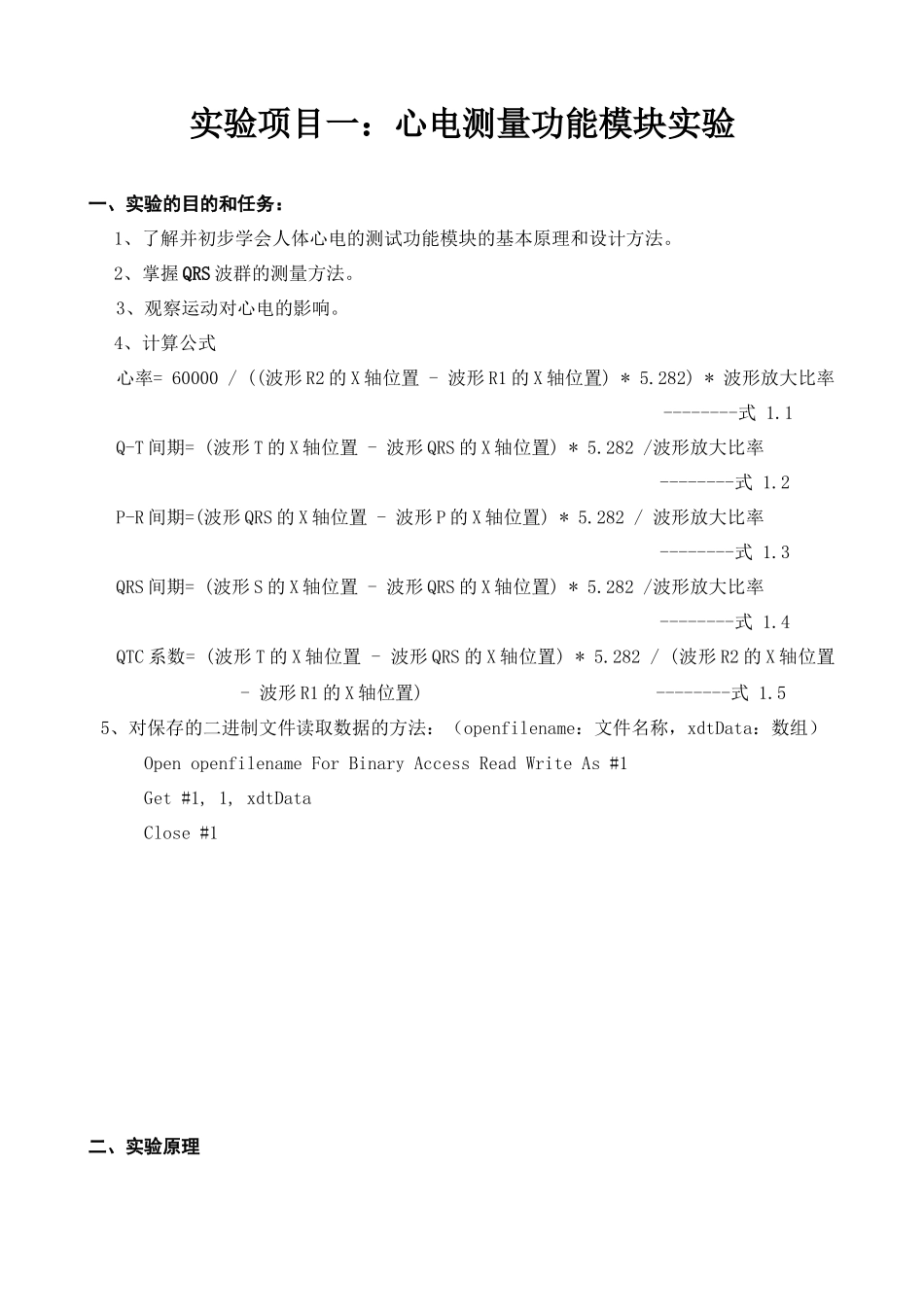

现代医学仪器课程实验指导班级：姓名：学号：河北工业大学工程学院生物医学工程专业2012 年春季实验项目一：心电测量功能模块实验一、实验的目的和任务： 1、了解并初步学会人体心电的测试功能模块的基本原理和设计方法。2、掌握 QRS 波群的测量方法。3、观察运动对心电的影响。4、计算公式心率= 60000 / ((波形 R2 的 X 轴位置 - 波形 R1 的 X 轴位置) * 5.282) * 波形放大比率 --------式 1.1Q-T 间期= (波形 T 的 X 轴位置 - 波形 QRS 的 X 轴位置) * 5.282 /波形放大比率 --------式 1.2P-R 间期=(波形 QRS 的 X 轴位置 - 波形 P 的 X 轴位置) * 5.282 / 波形放大比率 --------式 1.3QRS 间期= (波形 S 的 X 轴位置 - 波形 QRS 的 X 轴位置) * 5.282 /波形放大比率 --------式 1.4QTC 系数= (波形 T 的 X 轴位置 - 波形 QRS 的 X 轴位置) * 5.282 / (波形 R2 的 X 轴位置 - 波形 R1 的 X 轴位置) --------式 1.5 5、对保存的二进制文件读取数据的方法：（openfilename：文件名称，xdtData：数组）Open openfilename For Binary Access Read Write As #1 Get #1, 1, xdtData Close #1二、实验原理图 1.1 心电测试电路原理图如图 1.1 所示，U19- U23 组成一差分放大电路和信号切换电路，心电信号通过导联引入跟随器输入端，由于心电信号幅度小，为了减少干扰，在跟随器输入端对心电信号进行低通滤波，滤除信号中的高频部分。CD4052 的功能是在不同的时刻控制不同的信号输出，U22 配以阻容组成差分放大电路。在 U23 的输出端形成初步放大后的差动信号Vo, 该信号经过 C47 和 R77 高通滤波，再经过 U24 二阶低通滤波后和二次放大后，形成完整的心电采集信号 XDVb,由 RW6 将其直流电位抬高 2V 左右输出，其目的是避免出现负信号，以适应模/数转换电路的需要。MAX295 的作用是信号滤波。三、实验步骤123456ABCD654321DCBATitleNumberRevisionSizeBDate:28-Apr-2007Sheet of File:C:\Documents and Settings\Administrator\\YJ01\\YJ01)NEW.ddb桌面项目电路项目图纸（功能模块Drawn By:U19/A (OPA2277)RW4(3296)2K100KC4047323184U19/B (OPA2277)567VRVF100KC41473U20/A (OPA2277)100KC4247323184VL1214151521140x1x2x0y1y2y3y3x6910BAINH133XYU21(CD4052)U22/A (OPA2277)C4547323184U22/B (...
