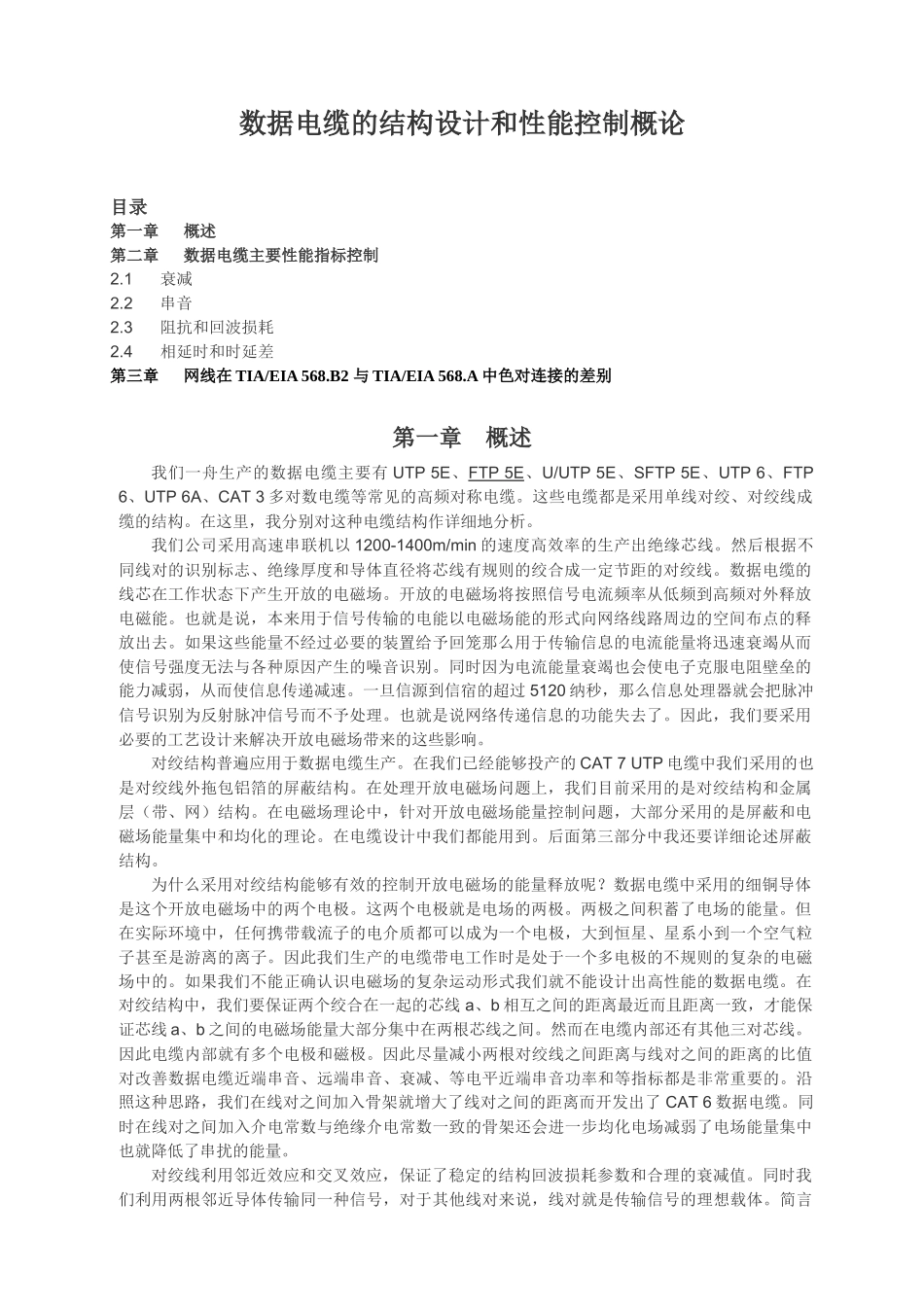

数据电缆的结构设计和性能控制概论目录第一章 概述第二章 数据电缆主要性能指标控制2.1 衰减2.2 串音2.3 阻抗和回波损耗2.4 相延时和时延差第三章 网线在 TIA/EIA 568.B2 与 TIA/EIA 568.A 中色对连接的差别第一章 概述我们一舟生产的数据电缆主要有 UTP 5E、FTP 5E、U/UTP 5E、SFTP 5E、UTP 6、FTP 6、UTP 6A、CAT 3 多对数电缆等常见的高频对称电缆。这些电缆都是采用单线对绞、对绞线成缆的结构。在这里，我分别对这种电缆结构作详细地分析。我们公司采用高速串联机以 1200-1400m/min 的速度高效率的生产出绝缘芯线。然后根据不同线对的识别标志、绝缘厚度和导体直径将芯线有规则的绞合成一定节距的对绞线。数据电缆的线芯在工作状态下产生开放的电磁场。开放的电磁场将按照信号电流频率从低频到高频对外释放电磁能。也就是说，本来用于信号传输的电能以电磁场能的形式向网络线路周边的空间布点的释放出去。如果这些能量不经过必要的装置给予回笼那么用于传输信息的电流能量将迅速衰竭从而使信号强度无法与各种原因产生的噪音识别。同时因为电流能量衰竭也会使电子克服电阻壁垒的能力减弱，从而使信息传递减速。一旦信源到信宿的超过 5120 纳秒，那么信息处理器就会把脉冲信号识别为反射脉冲信号而不予处理。也就是说网络传递信息的功能失去了。因此，我们要采用必要的工艺设计来解决开放电磁场带来的这些影响。对绞结构普遍应用于数据电缆生产。在我们已经能够投产的 CAT 7 UTP 电缆中我们采用的也是对绞线外拖包铝箔的屏蔽结构。在处理开放电磁场问题上，我们目前采用的是对绞结构和金属层（带、网）结构。在电磁场理论中，针对开放电磁场能量控制问题，大部分采用的是屏蔽和电磁场能量集中和均化的理论。在电缆设计中我们都能用到。后面第三部分中我还要详细论述屏蔽结构。为什么采用对绞结构能够有效的控制开放电磁场的能量释放呢？数据电缆中采用的细铜导体是这个开放电磁场中的两个电极。这两个电极就是电场的两极。两极之间积蓄了电场的能量。但在实际环境中，任何携带载流子的电介质都可以成为一个电极，大到恒星、星系小到一个空气粒子甚至是游离的离子。因此我们生产的电缆带电工作时是处于一个多电极的不规则的复杂的电磁场中的。如果我们不能正确认识电磁场的复杂运动形式我们就不能设计出高性能的数据电缆。在对绞结构中，我们要保证两个绞合在一起的芯线 a、b 相互之间的距离最近而且距离一致...
