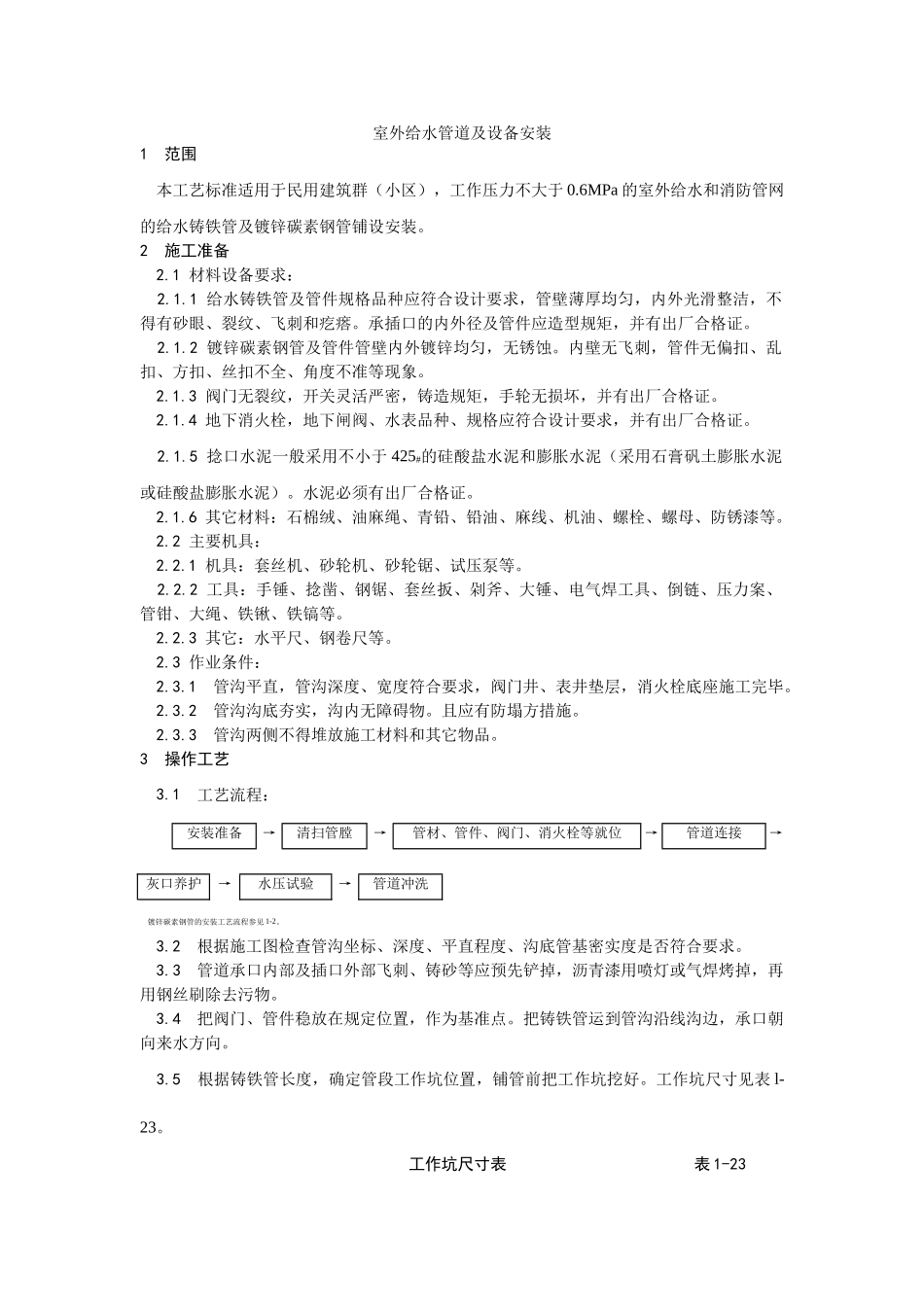

012室外给水管道及设备安装工艺(DOC5页)_第1页
1/5

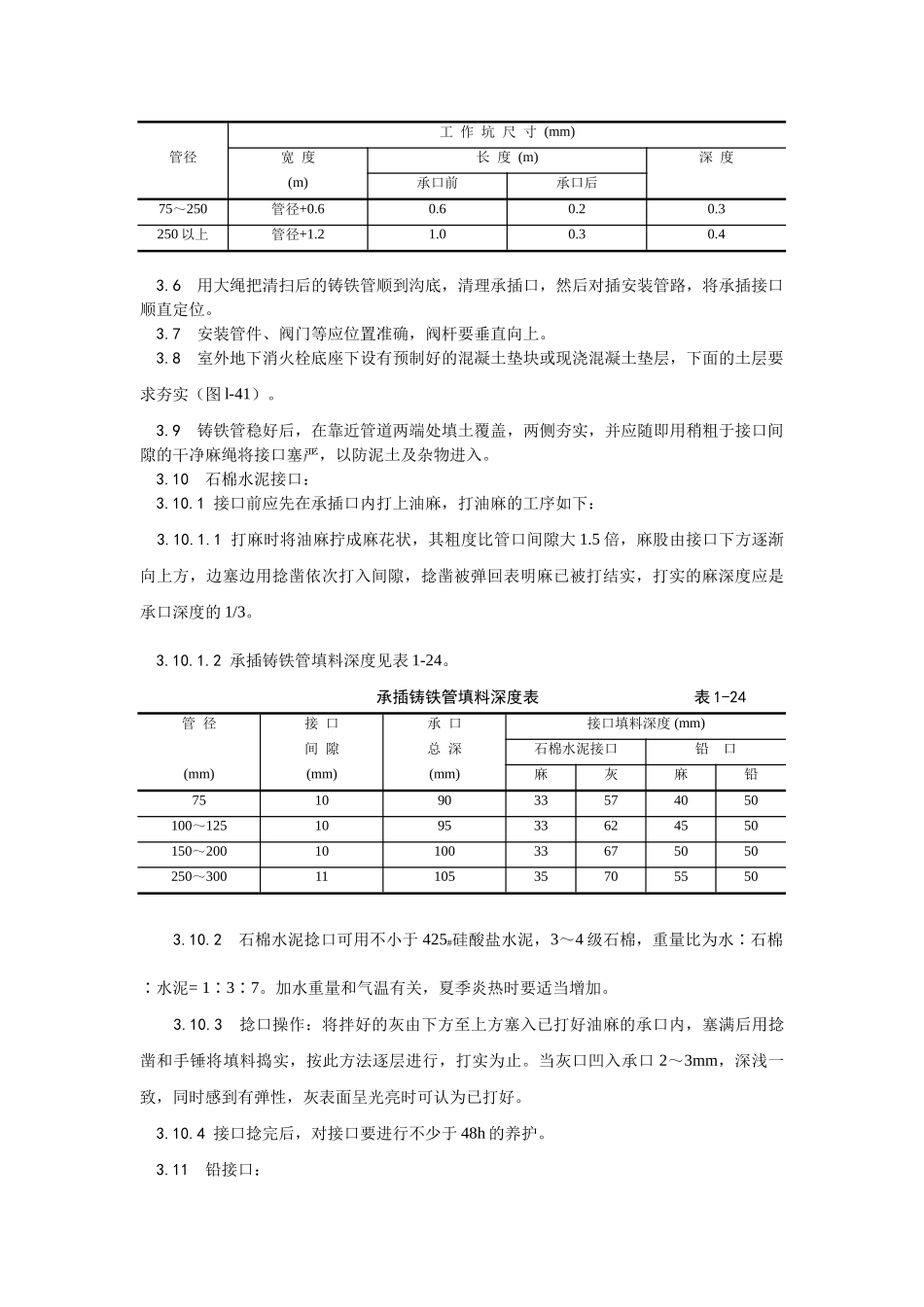

012室外给水管道及设备安装工艺(DOC5页)_第2页
2/5
012室外给水管道及设备安装工艺(DOC5页)_第3页
3/5
室外给水管道及设备安装1 范围 本工艺标准适用于民用建筑群(小区),工作压力不大于 0.6MPa 的室外给水和消防管网的给水铸铁管及镀锌碳素钢管铺设安装。2 施工准备 2.1 材料设备要求: 2.1.1 给水铸铁管及管件规格品种应符合设计要求,管壁薄厚均匀,内外光滑整洁,不得有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件应造型规矩,并有出厂合格证。 2.1.2 镀锌碳素钢管及管件管壁内外镀锌均匀,无锈蚀。内壁无飞刺,管件无偏扣、乱扣、方扣、丝扣不全、角度不准等现象。 2.1.3 阀门无裂纹,开关灵活严密,铸造规矩,手轮无损坏,并有出厂合格证。 2.1.4 地下消火栓,地下闸阀、水表品种、规格应符合设计要求,并有出厂合格证。 2.1.5 捻口水泥一般采用不小于 425#的硅酸盐水泥和膨胀水泥(采用石膏矾土膨胀水泥或硅酸盐膨胀水泥)。水泥必须有出厂合格证。 2.1.6 其它材料:石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。 2.2 主要机具: 2.2.1 机具:套丝机、砂轮机、砂轮锯、试压泵等。 2.2.2 工具:手锤、捻凿、钢锯、套丝扳、剁斧、大锤、电气焊工具、倒链、压力案、管钳、大绳、铁锹、铁镐等。 2.2.3 其它:水平尺、钢卷尺等。 2.3 作业条件: 2.3.1 管沟平直,管沟深度、宽度符合要求,阀门井、表井垫层,消火栓底座施工完毕。 2.3.2 管沟沟底夯实,沟内无障碍物。且应有防塌方措施。 2.3.3 管沟两侧不得堆放施工材料和其它物品。3 操作工艺 3.1 工艺流程:安装准备→清扫管膛→管材、管件、阀门、消火栓等就位→管道连接→灰口养护→水压试验→管道冲洗 镀锌碳素钢管的安装工艺流程参见 1-2。 3.2 根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求。 3.3 管道承口内部及插口外部飞刺、铸砂等应预先铲掉,沥青漆用喷灯或气焊烤掉,再用钢丝刷除去污物。 3.4 把阀门、管件稳放在规定位置,作为基准点。把铸铁管运到管沟沿线沟边,承口朝向来水方向。 3.5 根据铸铁管长度,确定管段工作坑位置,铺管前把工作坑挖好。工作坑尺寸见表 l-23。 工作坑尺寸表 表 1-23工 作 坑 尺 寸 (mm)管径宽 度长 度 (m)深 度(m)承口前承口后75~250管径+0.60.60.20.3250 以上管径+1.21.00.30.4 3.6 用大绳把清扫后的铸铁管顺到沟底,清理承插口,然后对插安装管路,将承插接口顺直定位。 3.7 安装管件、阀门等应位置准确,阀杆要垂直向上。 3.8 ...
