酒店坡屋面悬挑支撑架专项方案VIP免费

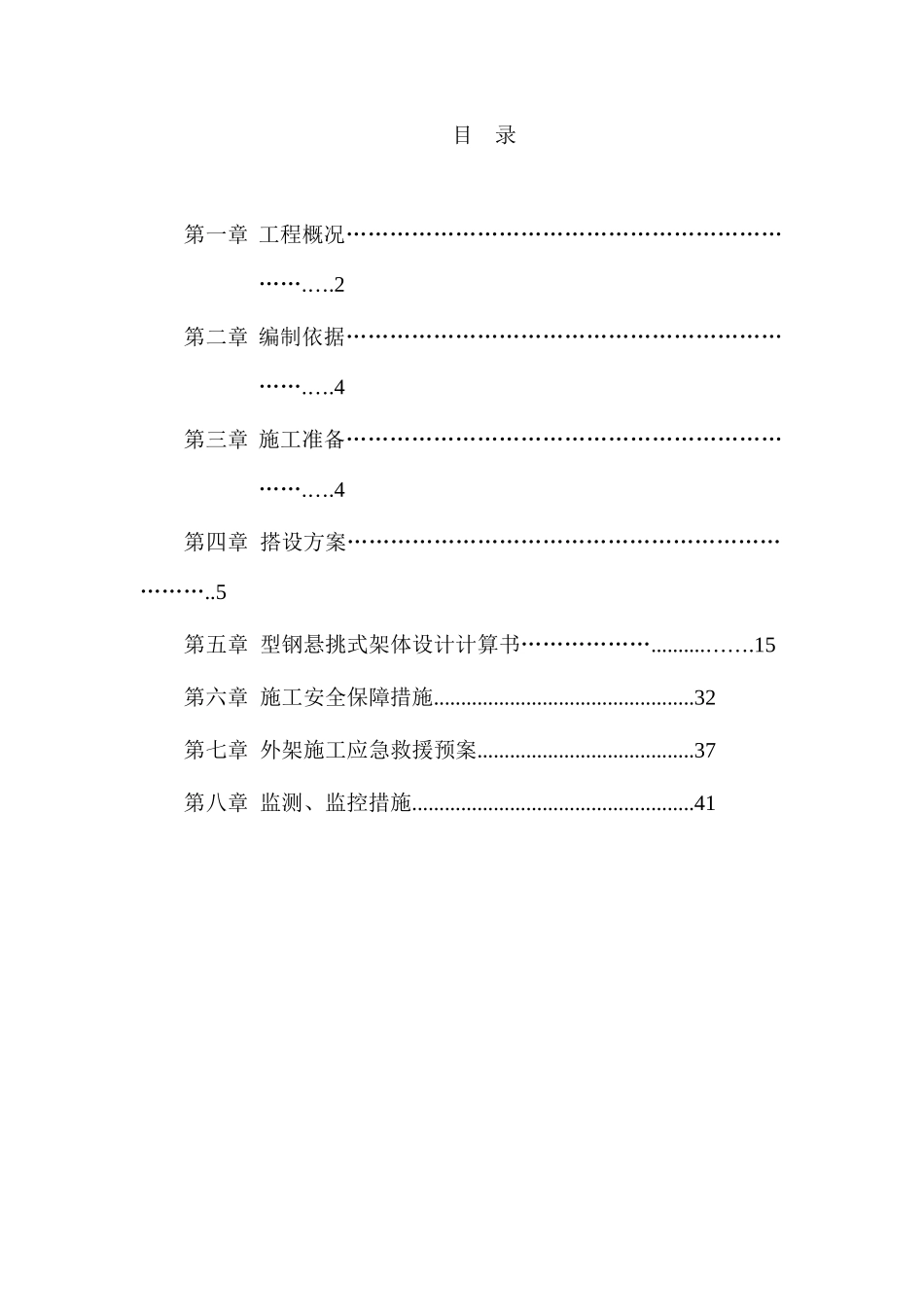

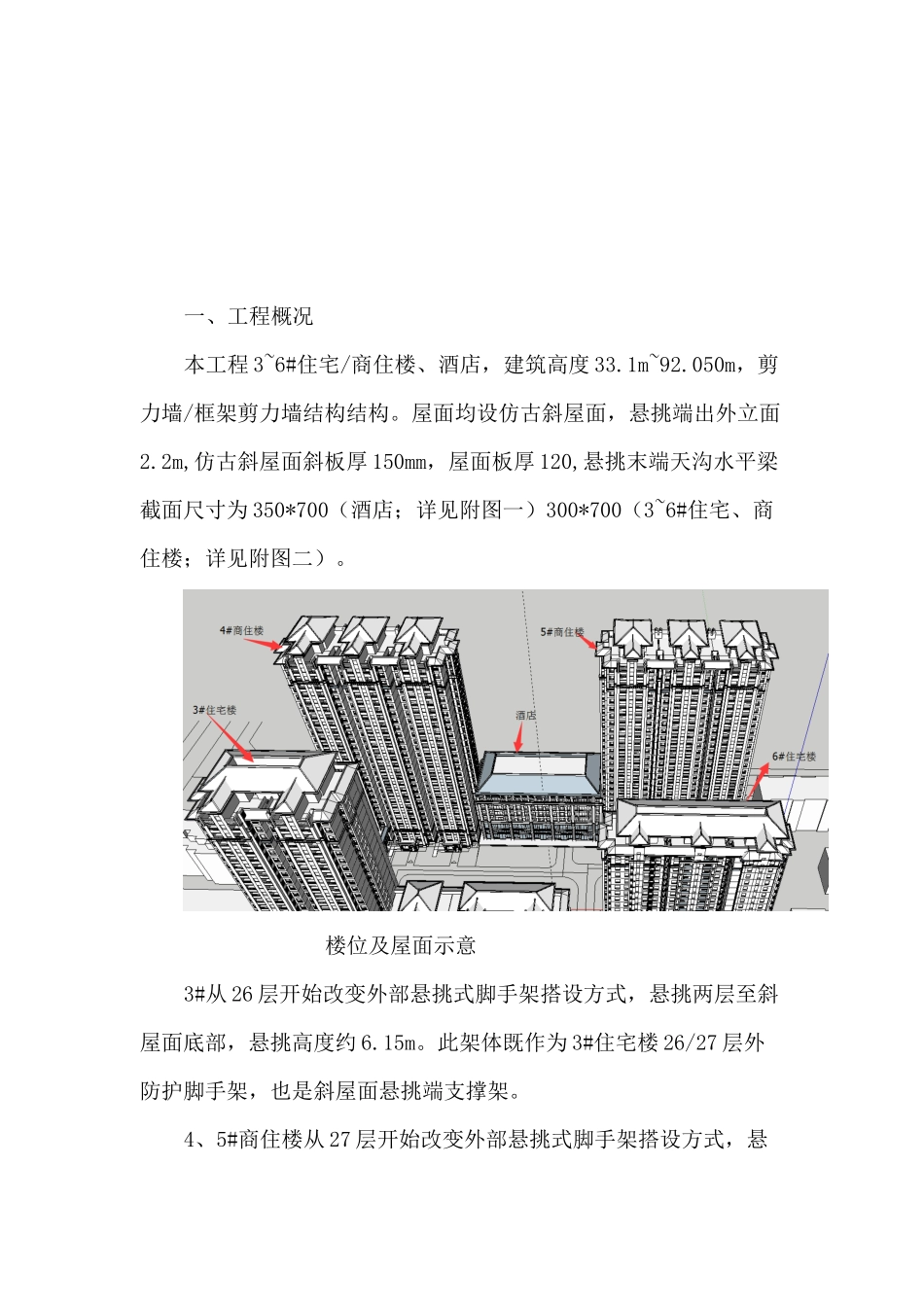

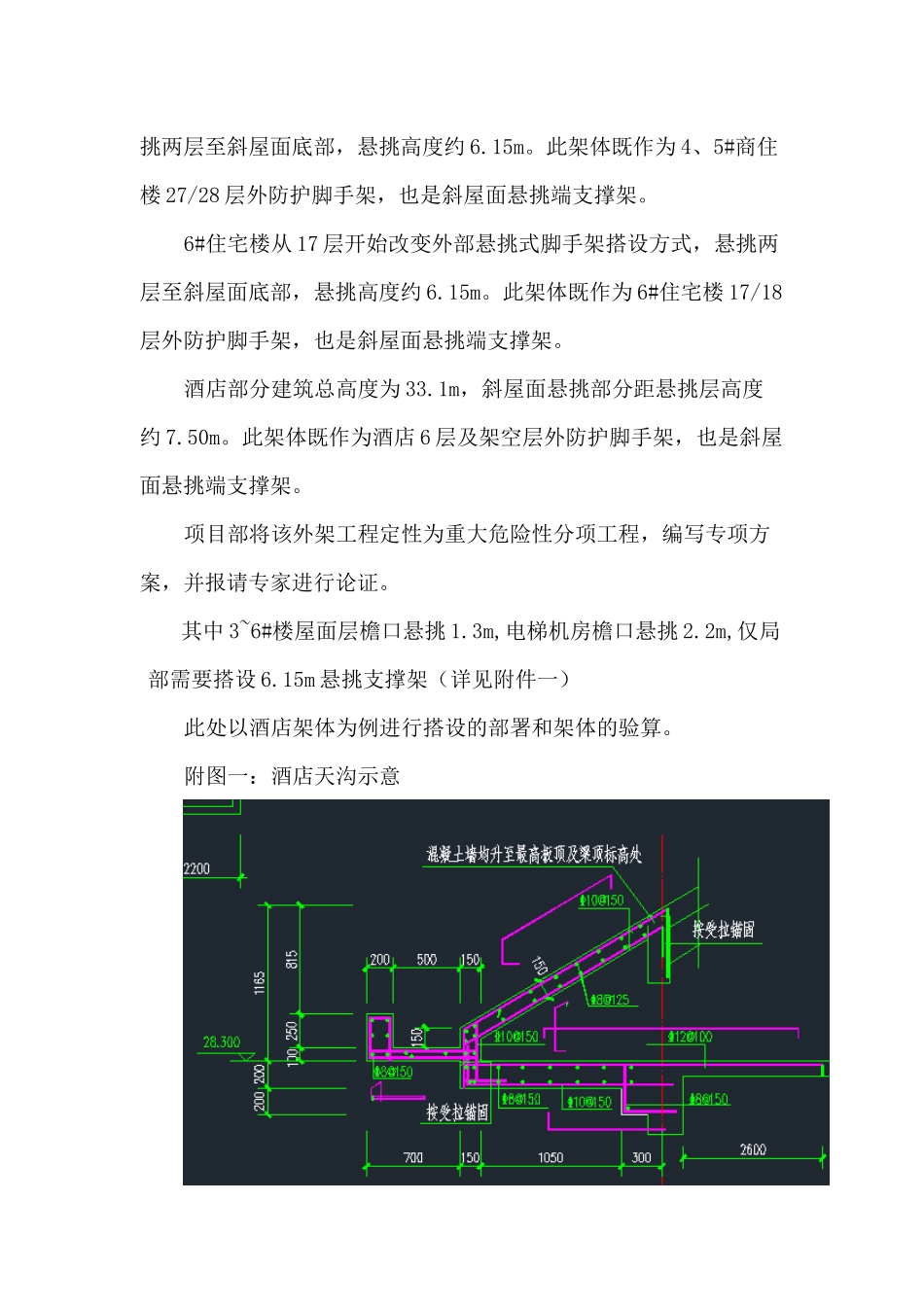

目 录第一章 工程概况………………………………………………………….….2第二章 编制依据………………………………………………………….….4第三章 施工准备………………………………………………………….….4第四章 搭设方案……………………………………………………………..5第五章 型钢悬挑式架体设计计算书………………..........…….15第六章 施工安全保障措施................................................32第七章 外架施工应急救援预案........................................37第八章 监测、监控措施....................................................41一、工程概况本工程 3~6#住宅/商住楼、酒店，建筑高度 33.1m~92.050m，剪力墙/框架剪力墙结构结构。屋面均设仿古斜屋面，悬挑端出外立面2.2m,仿古斜屋面斜板厚 150mm，屋面板厚 120,悬挑末端天沟水平梁截面尺寸为 350*700（酒店；详见附图一）300*700（3~6#住宅、商住楼；详见附图二）。 楼位及屋面示意3#从 26 层开始改变外部悬挑式脚手架搭设方式，悬挑两层至斜屋面底部，悬挑高度约 6.15m。此架体既作为 3#住宅楼 26/27 层外防护脚手架，也是斜屋面悬挑端支撑架。4、5#商住楼从 27 层开始改变外部悬挑式脚手架搭设方式，悬挑两层至斜屋面底部，悬挑高度约 6.15m。此架体既作为 4、5#商住楼 27/28 层外防护脚手架，也是斜屋面悬挑端支撑架。6#住宅楼从 17 层开始改变外部悬挑式脚手架搭设方式，悬挑两层至斜屋面底部，悬挑高度约 6.15m。此架体既作为 6#住宅楼 17/18层外防护脚手架，也是斜屋面悬挑端支撑架。酒店部分建筑总高度为 33.1m，斜屋面悬挑部分距悬挑层高度约 7.50m。此架体既作为酒店 6 层及架空层外防护脚手架，也是斜屋面悬挑端支撑架。项目部将该外架工程定性为重大危险性分项工程，编写专项方案，并报请专家进行论证。其中 3~6#楼屋面层檐口悬挑 1.3m,电梯机房檐口悬挑 2.2m,仅局部需要搭设 6.15m 悬挑支撑架（详见附件一）此处以酒店架体为例进行搭设的部署和架体的验算。附图一：酒店天沟示意附图二：3~6#楼天沟示意二、编制依据1、生力小区施工图纸 2、生力小区施工组织设计3、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011 4、《建筑施工安全检查标准》 JGJ59—20115、《建筑施工高处作业安全技术规范》 JGJ80—916、《品茗施工安全设施计算软件》 2012 版三、施工准备1、材料准备1）采...
