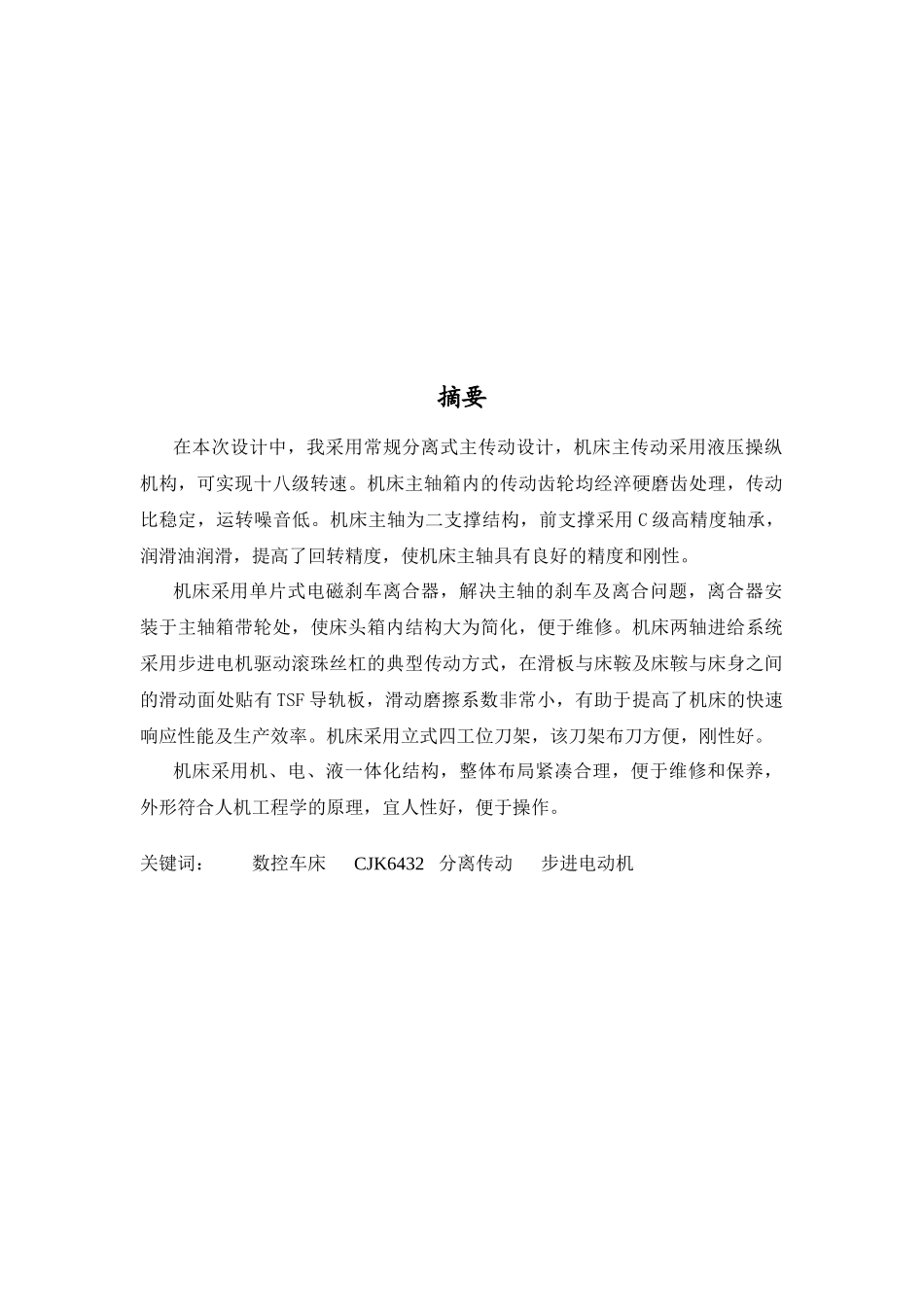

江苏城市职业学院 课 程 设 计（论 文）设计(论文)题目:CJK6432 数控车床变速箱的设计姓 名__ _____学 号_ ____系 部_ 机电一体化 ____ 专 业 机电一体化专业 __ 年 级_ 2011 级 ______ 指导教师 2011 年 03 月 08 日摘要在本次设计中，我采用常规分离式主传动设计，机床主传动采用液压操纵机构，可实现十八级转速。机床主轴箱内的传动齿轮均经淬硬磨齿处理，传动比稳定，运转噪音低。机床主轴为二支撑结构，前支撑采用 C 级高精度轴承，润滑油润滑，提高了回转精度，使机床主轴具有良好的精度和刚性。机床采用单片式电磁刹车离合器，解决主轴的刹车及离合问题，离合器安装于主轴箱带轮处，使床头箱内结构大为简化，便于维修。机床两轴进给系统采用步进电机驱动滚珠丝杠的典型传动方式，在滑板与床鞍及床鞍与床身之间的滑动面处贴有 TSF 导轨板，滑动磨擦系数非常小，有助于提高了机床的快速响应性能及生产效率。机床采用立式四工位刀架，该刀架布刀方便，刚性好。 机床采用机、电、液一体化结构，整体布局紧凑合理，便于维修和保养，外形符合人机工程学的原理，宜人性好，便于操作。 关键词： 数控车床 CJK6432 分离传动 步进电动机目 录第一章 总体方案设计 .....................................................................51.1 主传动的组成部分1.2 机床主要部件及其运动方式的选定1.3 安全保护1.4 机床的主要技术参数第二章 机床主传动设计…………………………….……………..72.1 运动参数2.2 电动机的选择2.3 齿轮传动的设计计算 2.4 轴的设计计算第三章 进给系统的设计计算…………………………………….143.1 纵向进给系统的设计计算3.2 横向进给系统的设计计算第四章 数控系统设计 ……………………………………………234.1 数字控制系统框图4.2 数控系统的硬件特点4.3 控制系统图及芯片的选择4.4 键盘及键盘接口设计结束语…………………………………………………….………..26致 谢 ...................................... ..........27参考文献 第一章 总体方案设计机床工业是机器制造业的重要部门，肩负着为农业、工业、科学技术和国防现代化提供技术装备的任务，是使现代化工业生产具有高生产率和先进的技术经济指标的保证。设计机床的目标就是选用技术先进。经济效果显著的最佳可行方案，以获得高的经济效益和社会效益。1.1 主传动的组成部分主传动...
