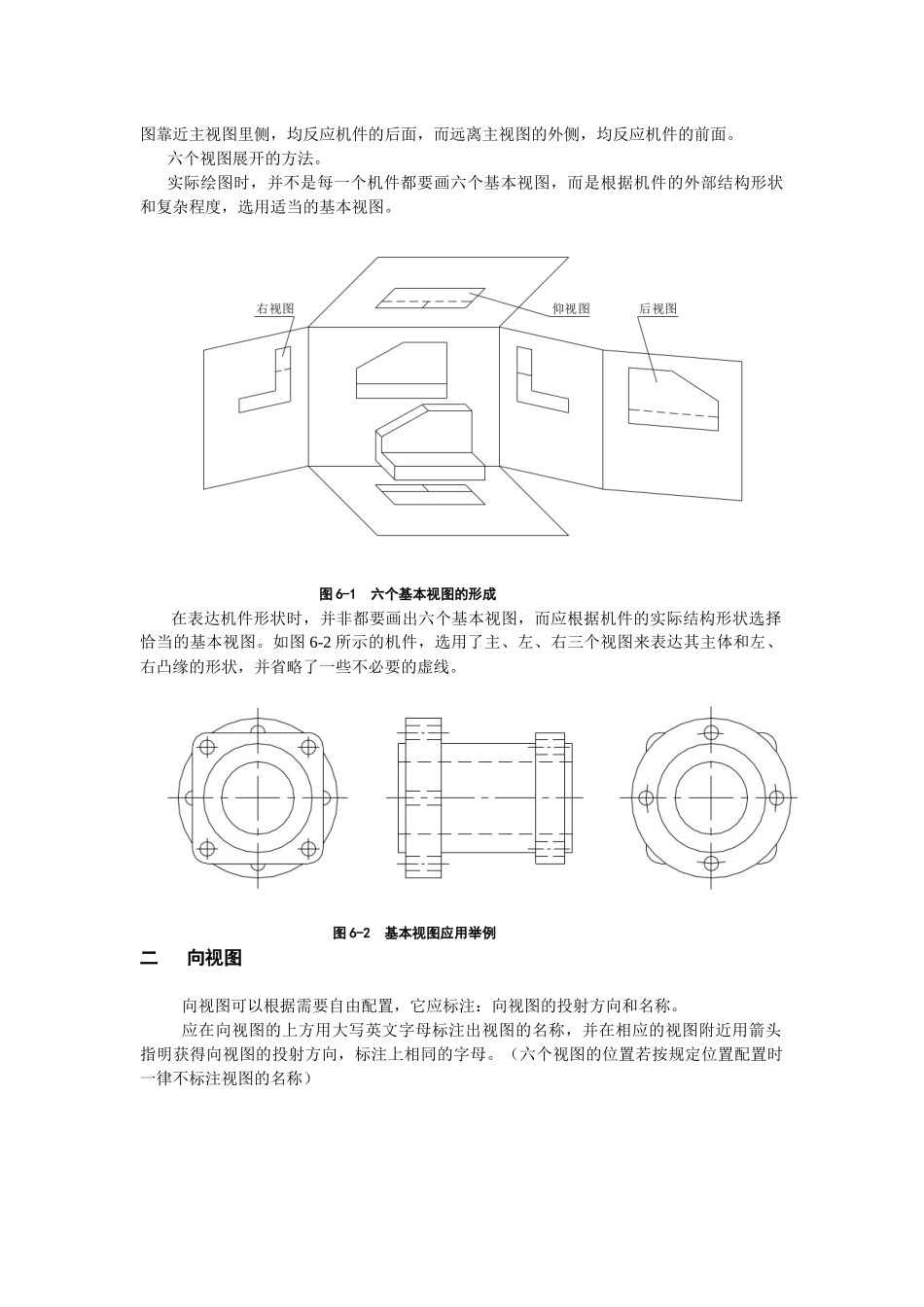

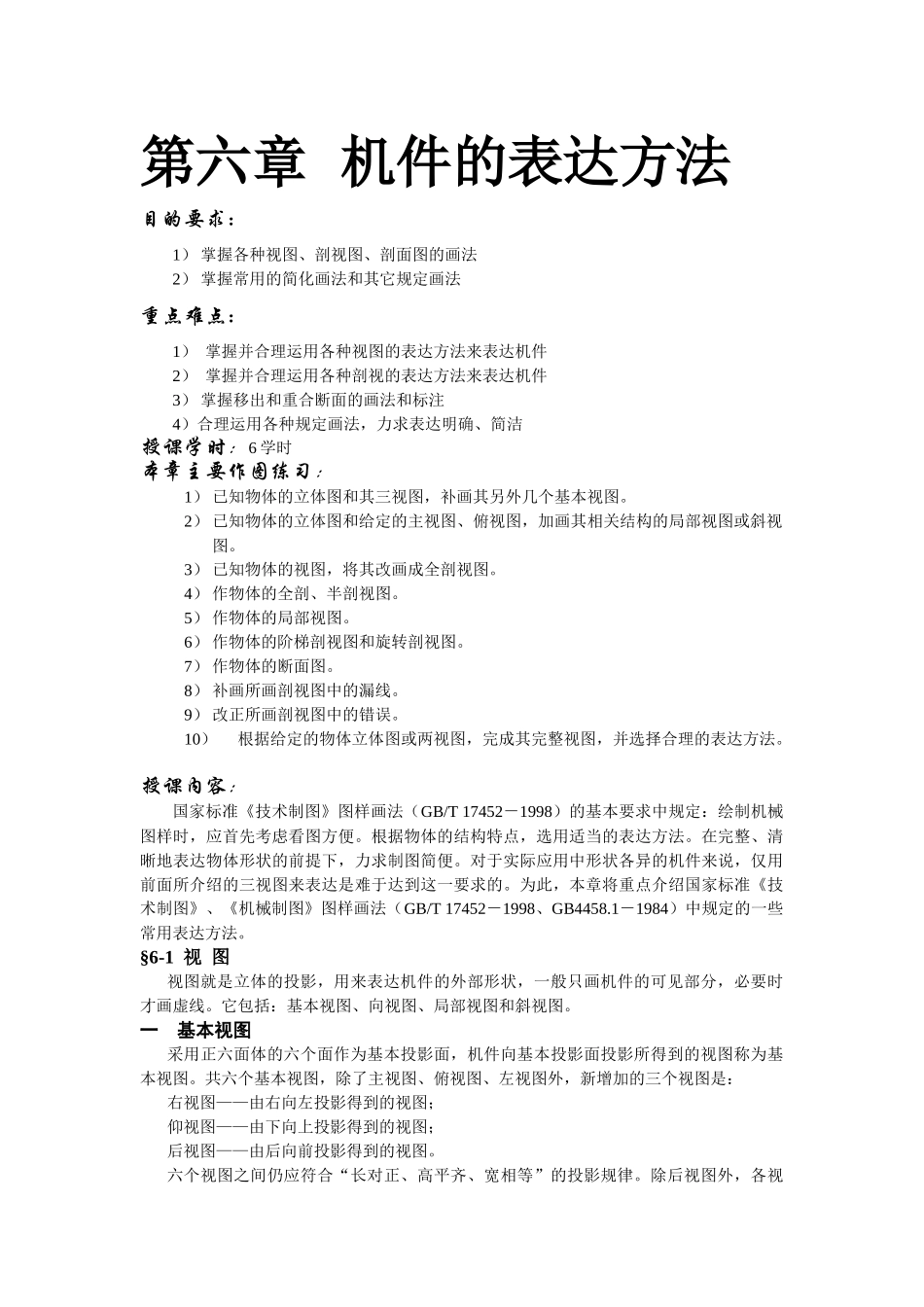

第六章 机件的表达方法目的要求：1） 掌握各种视图、剖视图、剖面图的画法2） 掌握常用的简化画法和其它规定画法重点难点：1） 掌握并合理运用各种视图的表达方法来表达机件2） 掌握并合理运用各种剖视的表达方法来表达机件3） 掌握移出和重合断面的画法和标注4）合理运用各种规定画法，力求表达明确、简洁授课学时：6 学时本章主要作图练习：1） 已知物体的立体图和其三视图，补画其另外几个基本视图。2） 已知物体的立体图和给定的主视图、俯视图，加画其相关结构的局部视图或斜视图。3） 已知物体的视图，将其改画成全剖视图。4） 作物体的全剖、半剖视图。5） 作物体的局部视图。6） 作物体的阶梯剖视图和旋转剖视图。7） 作物体的断面图。8） 补画所画剖视图中的漏线。9） 改正所画剖视图中的错误。10）根据给定的物体立体图或两视图，完成其完整视图，并选择合理的表达方法。授课内容：国家标准《技术制图》图样画法（GB/T 17452－1998）的基本要求中规定：绘制机械图样时，应首先考虑看图方便。根据物体的结构特点，选用适当的表达方法。在完整、清晰地表达物体形状的前提下，力求制图简便。对于实际应用中形状各异的机件来说，仅用前面所介绍的三视图来表达是难于达到这一要求的。为此，本章将重点介绍国家标准《技术制图》、《机械制图》图样画法（GB/T 17452－1998、GB4458.1－1984）中规定的一些常用表达方法。§6-1 视 图视图就是立体的投影，用来表达机件的外部形状，一般只画机件的可见部分，必要时才画虚线。它包括：基本视图、向视图、局部视图和斜视图。一 基本视图采用正六面体的六个面作为基本投影面，机件向基本投影面投影所得到的视图称为基本视图。共六个基本视图，除了主视图、俯视图、左视图外，新增加的三个视图是：右视图——由右向左投影得到的视图；仰视图——由下向上投影得到的视图；后视图——由后向前投影得到的视图。六个视图之间仍应符合“长对正、高平齐、宽相等”的投影规律。除后视图外，各视图靠近主视图里侧，均反应机件的后面，而远离主视图的外侧，均反应机件的前面。六个视图展开的方法。实际绘图时，并不是每一个机件都要画六个基本视图，而是根据机件的外部结构形状和复杂程度，选用适当的基本视图。图 6-1 六个基本视图的形成在表达机件形状时，并非都要画出六个基本视图，而应根据机件的实际结构形状选择恰当的基本视图。如图 6-2 所示的机件，选用了主、左、右三个视图来...
