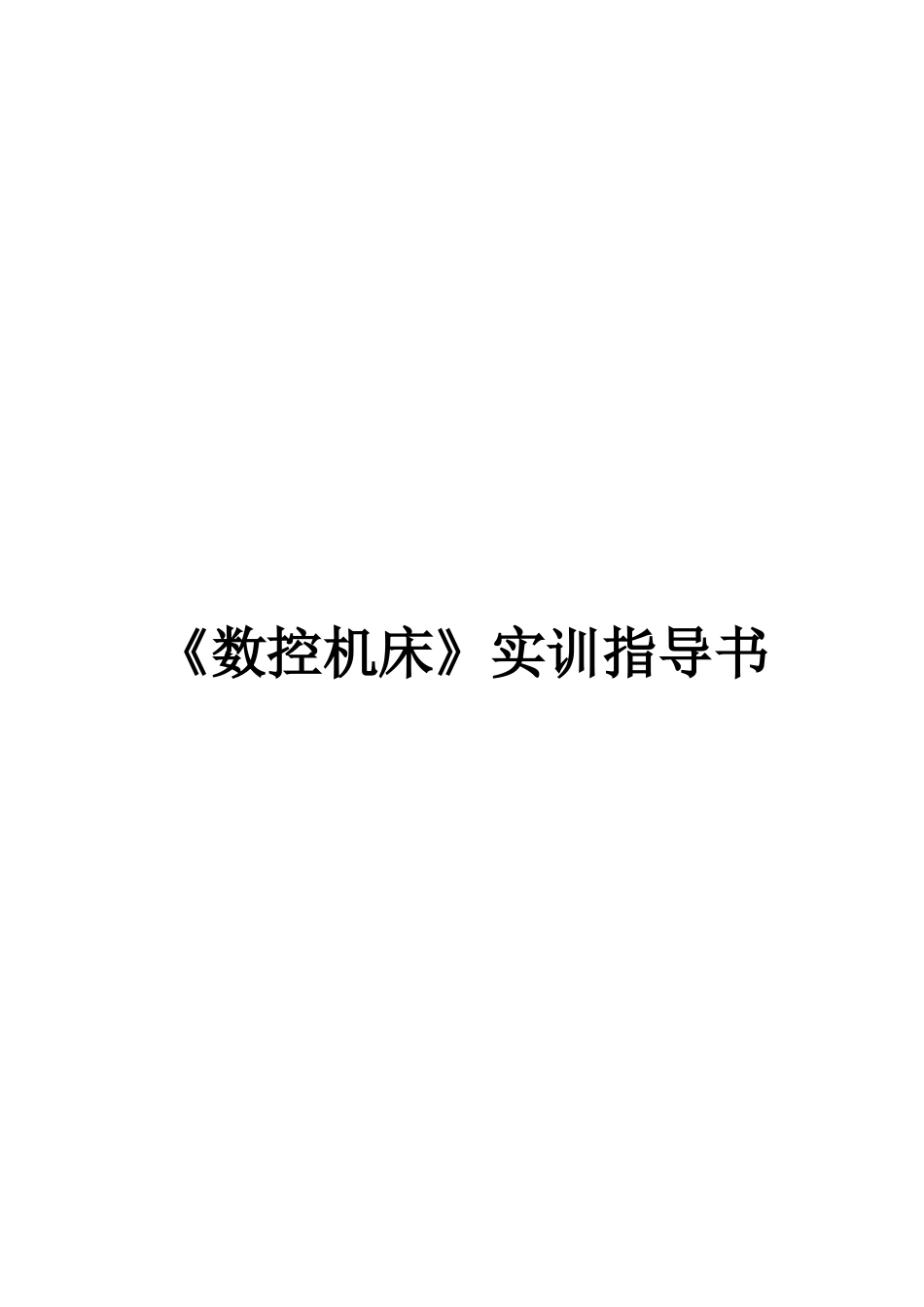

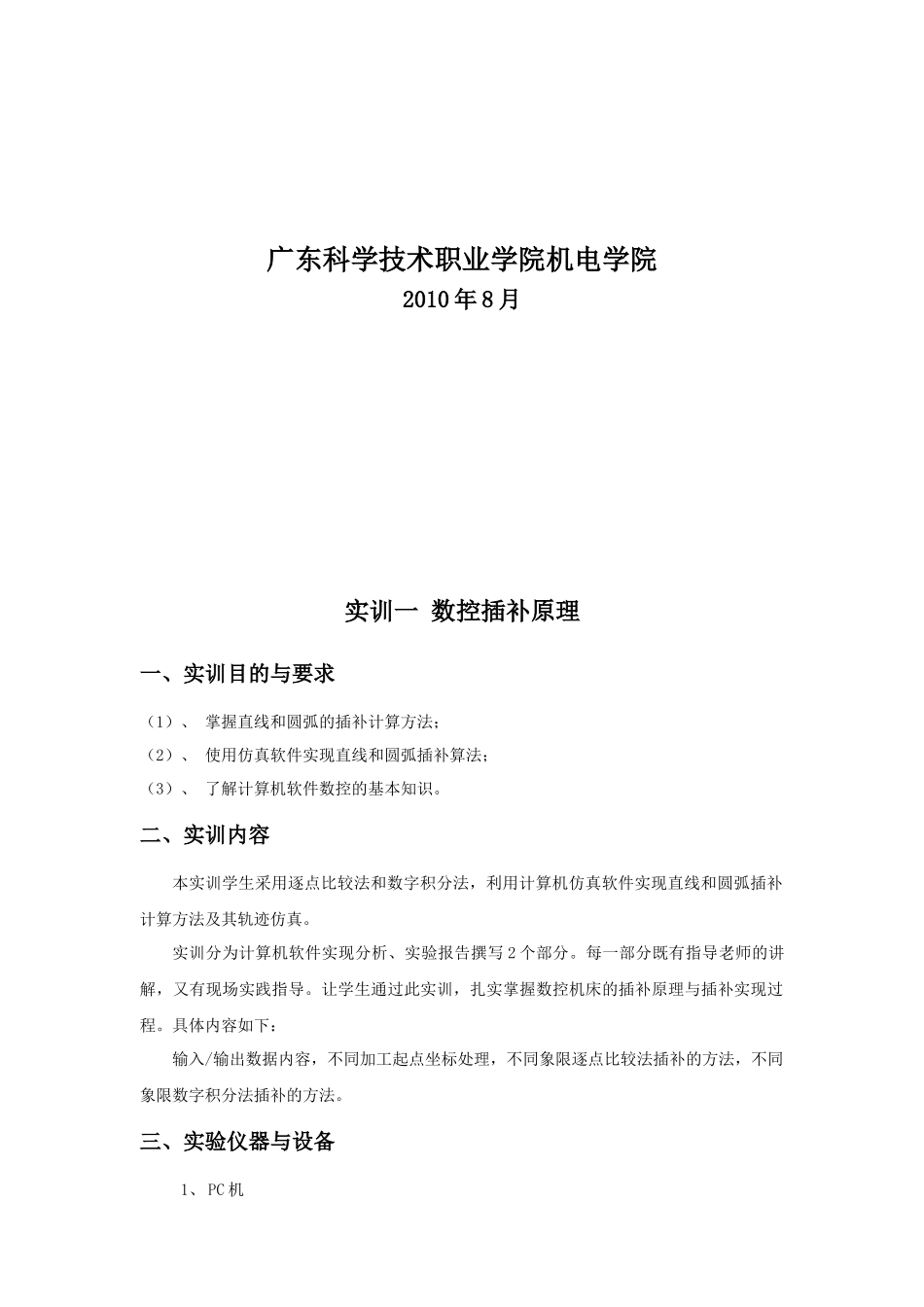

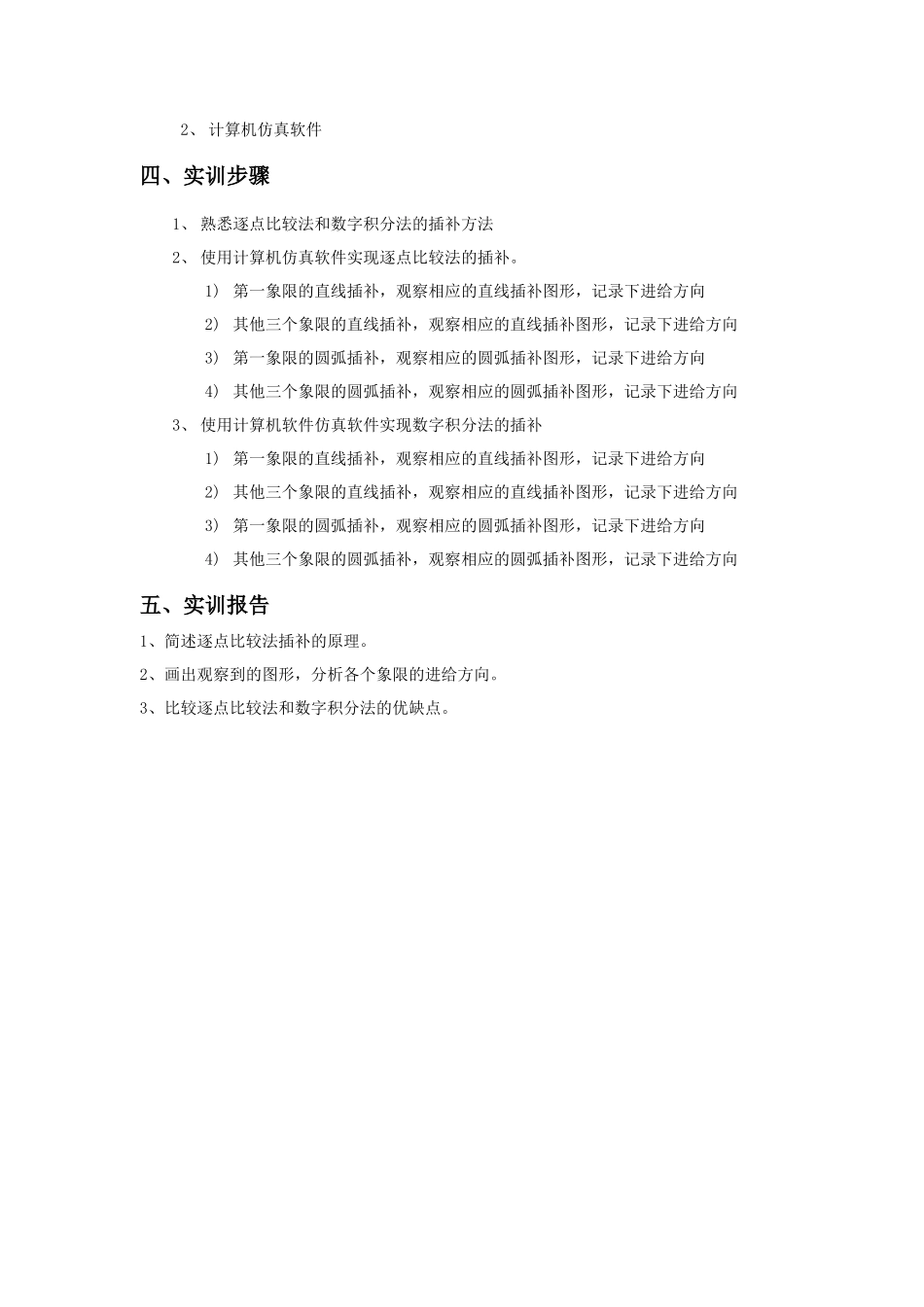

《数控机床》实训指导书广东科学技术职业学院机电学院2010 年 8 月实训一 数控插补原理一、实训目的与要求（1）、 掌握直线和圆弧的插补计算方法； （2）、 使用仿真软件实现直线和圆弧插补算法； （3）、 了解计算机软件数控的基本知识。二、实训内容本实训学生采用逐点比较法和数字积分法，利用计算机仿真软件实现直线和圆弧插补计算方法及其轨迹仿真。实训分为计算机软件实现分析、实验报告撰写 2 个部分。每一部分既有指导老师的讲解，又有现场实践指导。让学生通过此实训，扎实掌握数控机床的插补原理与插补实现过程。具体内容如下：输入/输出数据内容，不同加工起点坐标处理，不同象限逐点比较法插补的方法，不同象限数字积分法插补的方法。 三、实验仪器与设备1、 PC 机2、 计算机仿真软件四、实训步骤1、 熟悉逐点比较法和数字积分法的插补方法2、 使用计算机仿真软件实现逐点比较法的插补。1) 第一象限的直线插补，观察相应的直线插补图形，记录下进给方向2) 其他三个象限的直线插补，观察相应的直线插补图形，记录下进给方向3) 第一象限的圆弧插补，观察相应的圆弧插补图形，记录下进给方向4) 其他三个象限的圆弧插补，观察相应的圆弧插补图形，记录下进给方向3、 使用计算机软件仿真软件实现数字积分法的插补1) 第一象限的直线插补，观察相应的直线插补图形，记录下进给方向2) 其他三个象限的直线插补，观察相应的直线插补图形，记录下进给方向3) 第一象限的圆弧插补，观察相应的圆弧插补图形，记录下进给方向4) 其他三个象限的圆弧插补，观察相应的圆弧插补图形，记录下进给方向五、实训报告1、简述逐点比较法插补的原理。2、画出观察到的图形，分析各个象限的进给方向。3、比较逐点比较法和数字积分法的优缺点。实训二 数控车床结构与传动认识实训一、实训目的 （ 1 ）、通过对数控车床整机的观察，初步建立认识数控机床的一般方法。 （ 2 ）、通过对数控车床主要部件结构的观察分析，认识数控机床的布局、典型结构及数控车床主要部件的功能及工作运动。 （ 3 ）、了解机床主轴传动系统和进给传动系统的组成及特点。 二、实训内容 （ 1 ）、认识机床的主要组成部分，熟悉机床的操纵系统。 （ 2 ）、了解机床的工艺范围及其主要技术规格。 （ 3 ）、了解数控机床的布局，基本组成及其功用。观察机床主要部件结构。 三、实训仪器与设备 （ 1 ）、数控车床 四、实训步骤 （ 1 ）...
