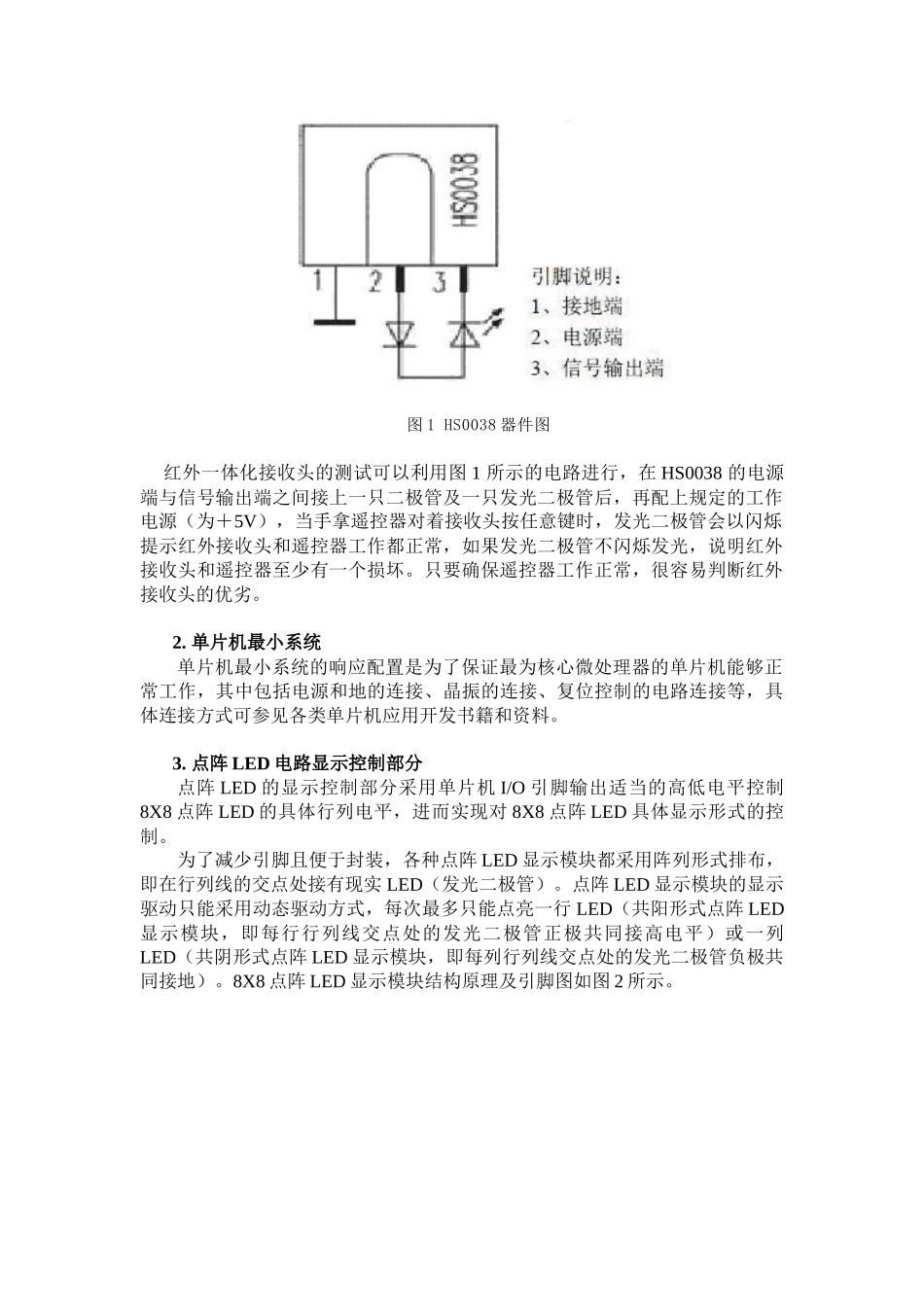

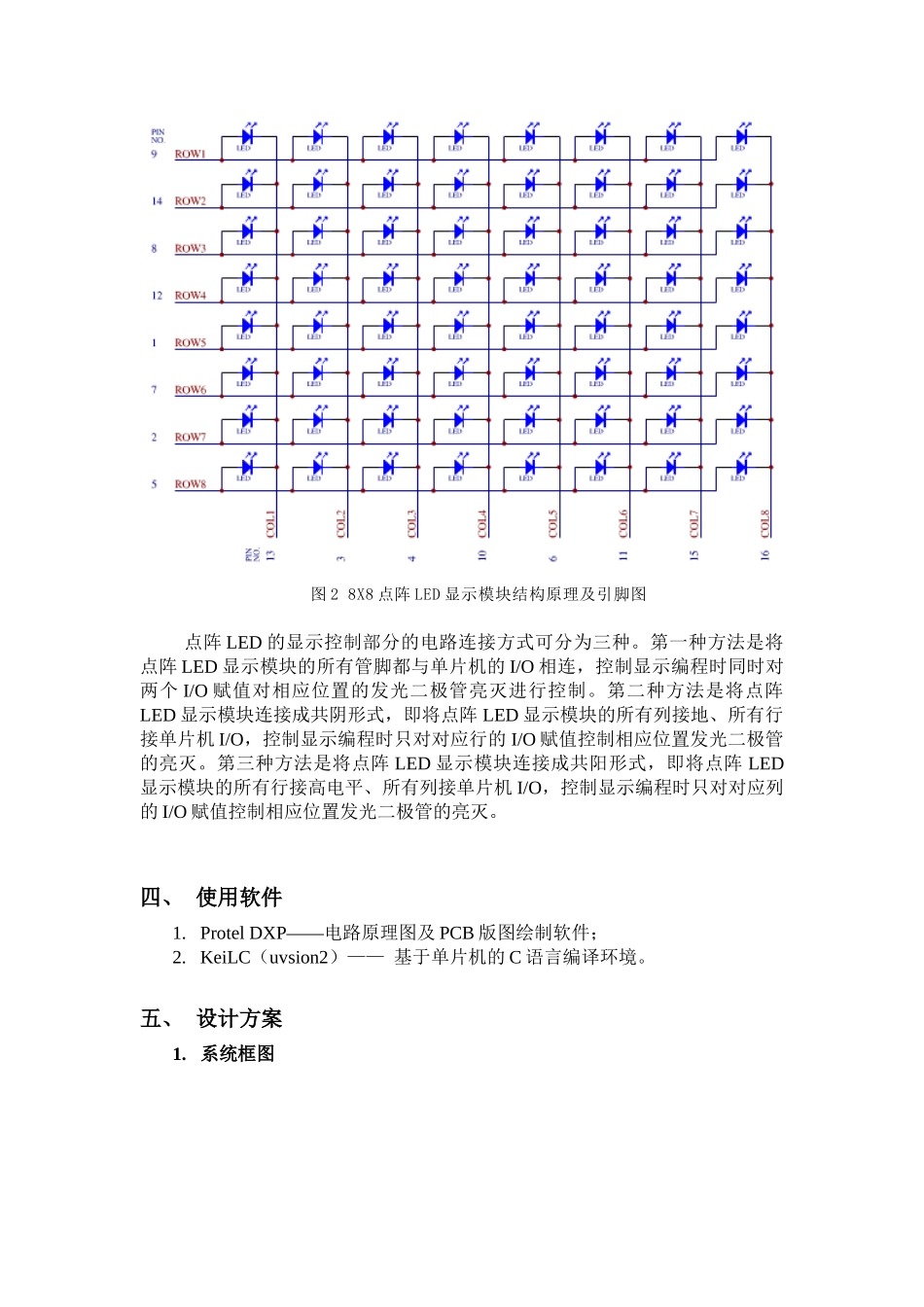

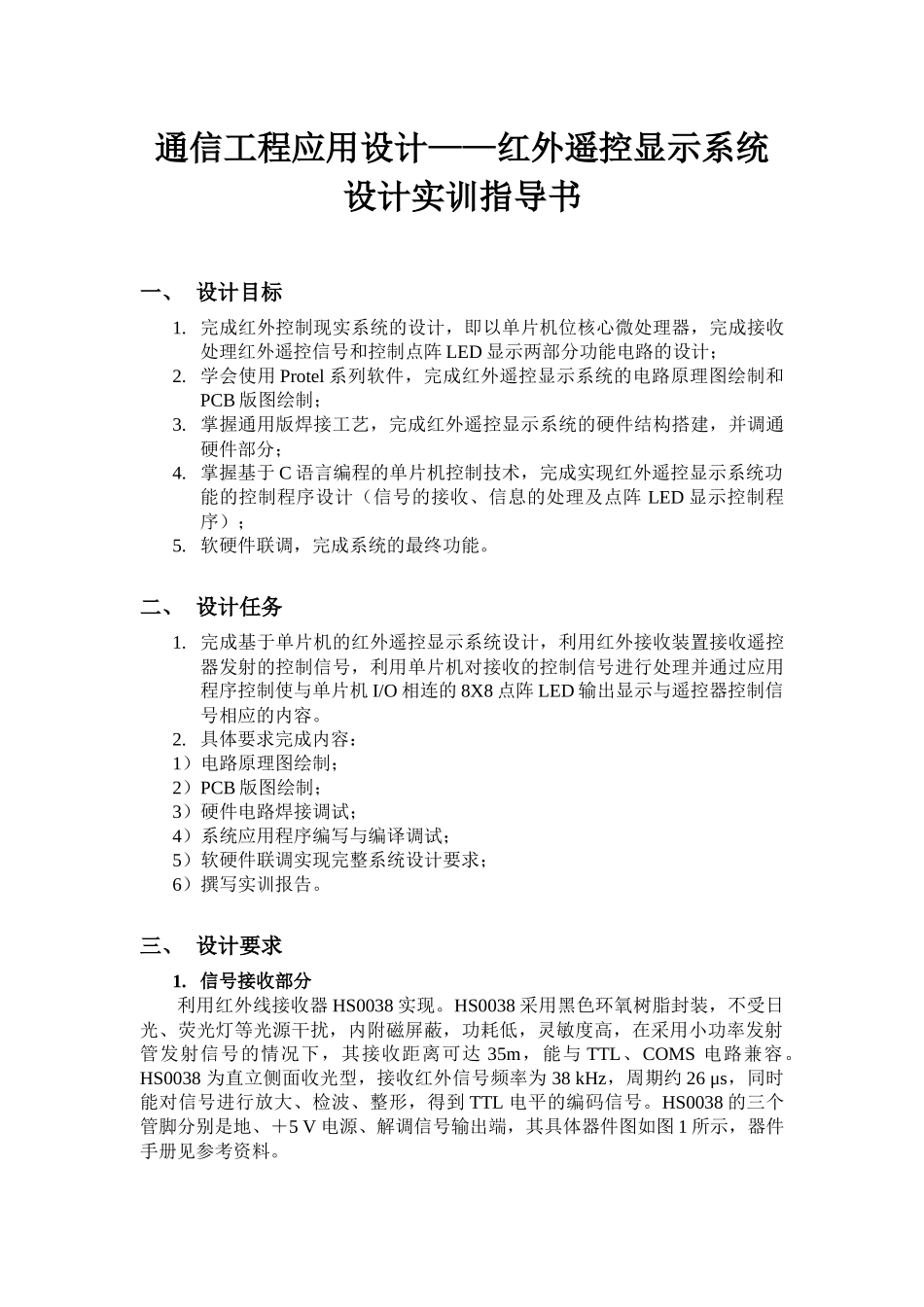

通信工程应用设计——红外遥控显示系统设计实训指导书一、 设计目标1. 完成红外控制现实系统的设计，即以单片机位核心微处理器，完成接收处理红外遥控信号和控制点阵 LED 显示两部分功能电路的设计；2. 学会使用 Protel 系列软件，完成红外遥控显示系统的电路原理图绘制和PCB 版图绘制；3. 掌握通用版焊接工艺，完成红外遥控显示系统的硬件结构搭建，并调通硬件部分；4. 掌握基于 C 语言编程的单片机控制技术，完成实现红外遥控显示系统功能的控制程序设计（信号的接收、信息的处理及点阵 LED 显示控制程序）；5. 软硬件联调，完成系统的最终功能。二、 设计任务1. 完成基于单片机的红外遥控显示系统设计，利用红外接收装置接收遥控器发射的控制信号，利用单片机对接收的控制信号进行处理并通过应用程序控制使与单片机 I/O 相连的 8X8 点阵 LED 输出显示与遥控器控制信号相应的内容。2. 具体要求完成内容：1）电路原理图绘制；2）PCB 版图绘制；3）硬件电路焊接调试；4）系统应用程序编写与编译调试；5）软硬件联调实现完整系统设计要求；6）撰写实训报告。三、 设计要求1. 信号接收部分利用红外线接收器 HS0038 实现。HS0038 采用黑色环氧树脂封装，不受日光、荧光灯等光源干扰，内附磁屏蔽，功耗低，灵敏度高，在采用小功率发射管发射信号的情况下，其接收距离可达 35m，能与 TTL、COMS 电路兼容。HS0038 为直立侧面收光型，接收红外信号频率为 38 kHz，周期约 26 μs，同时能对信号进行放大、检波、整形，得到 TTL 电平的编码信号。HS0038 的三个管脚分别是地、＋5 V 电源、解调信号输出端，其具体器件图如图 1 所示，器件手册见参考资料。图 1 HS0038 器件图 红外一体化接收头的测试可以利用图 1 所示的电路进行，在 HS0038 的电源端与信号输出端之间接上一只二极管及一只发光二极管后，再配上规定的工作电源（为＋5V），当手拿遥控器对着接收头按任意键时，发光二极管会以闪烁提示红外接收头和遥控器工作都正常，如果发光二极管不闪烁发光，说明红外接收头和遥控器至少有一个损坏。只要确保遥控器工作正常，很容易判断红外接收头的优劣。2. 单片机最小系统单片机最小系统的响应配置是为了保证最为核心微处理器的单片机能够正常工作，其中包括电源和地的连接、晶振的连接、复位控制的电路连接等，具体连接方式可参见各类单片机应用开发书籍和资料。3. 点阵 LED 电路显示控制部分点阵...
