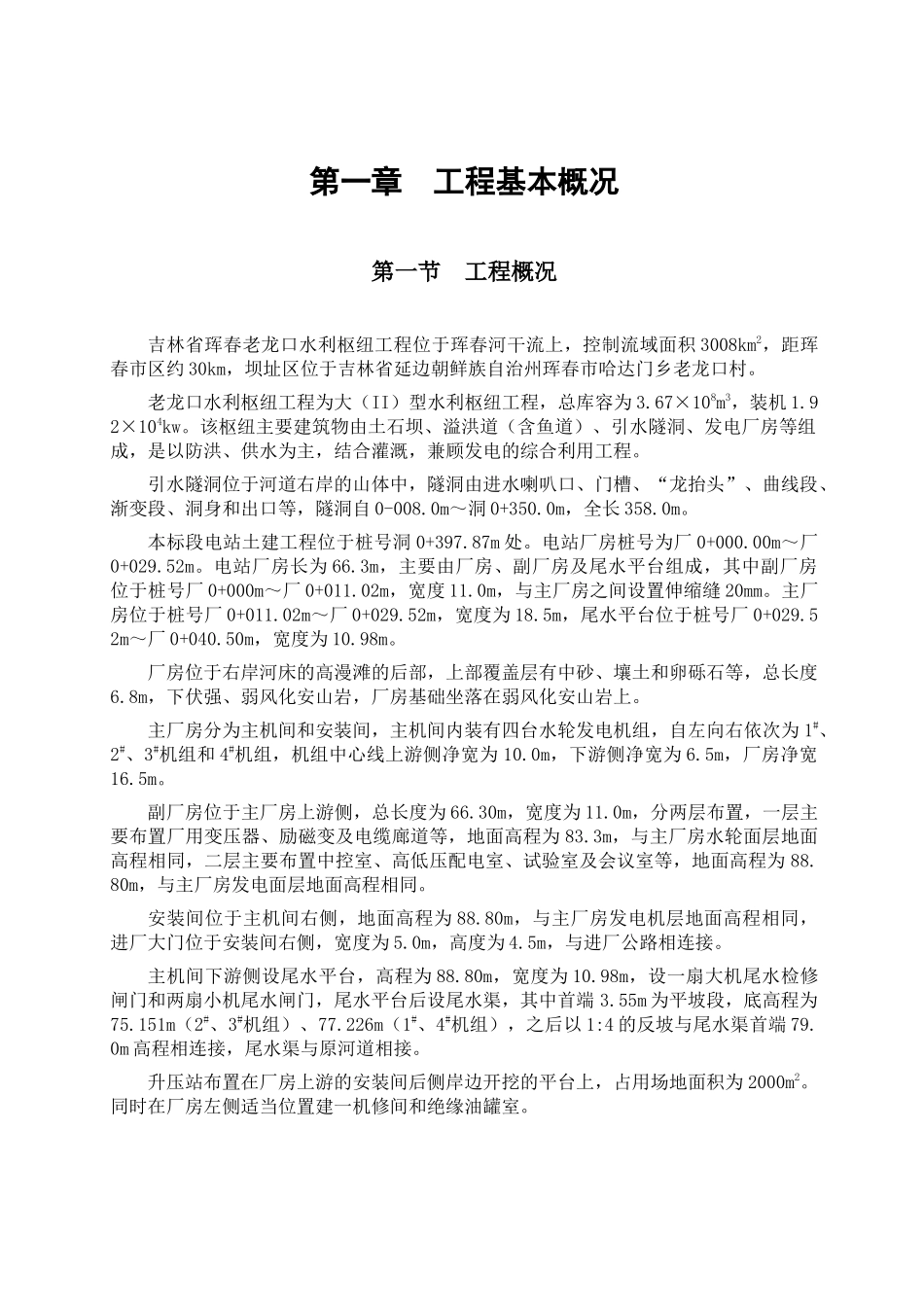

第一章 工程基本概况第一节 工程概况吉林省珲春老龙口水利枢纽工程位于珲春河干流上，控制流域面积 3008km2，距珲春市区约 30km，坝址区位于吉林省延边朝鲜族自治州珲春市哈达门乡老龙口村。老龙口水利枢纽工程为大（II）型水利枢纽工程，总库容为 3.67×108m3，装机 1.92×104kw。该枢纽主要建筑物由土石坝、溢洪道（含鱼道）、引水隧洞、发电厂房等组成，是以防洪、供水为主，结合灌溉，兼顾发电的综合利用工程。引水隧洞位于河道右岸的山体中，隧洞由进水喇叭口、门槽、“龙抬头”、曲线段、渐变段、洞身和出口等，隧洞自 0-008.0m～洞 0+350.0m，全长 358.0m。本标段电站土建工程位于桩号洞 0+397.87m 处。电站厂房桩号为厂 0+000.00m～厂0+029.52m。电站厂房长为 66.3m，主要由厂房、副厂房及尾水平台组成，其中副厂房位于桩号厂 0+000m～厂 0+011.02m，宽度 11.0m，与主厂房之间设置伸缩缝 20mm。主厂房位于桩号厂 0+011.02m～厂 0+029.52m，宽度为 18.5m，尾水平台位于桩号厂 0+029.52m～厂 0+040.50m，宽度为 10.98m。厂房位于右岸河床的高漫滩的后部，上部覆盖层有中砂、壤土和卵砾石等，总长度6.8m，下伏强、弱风化安山岩，厂房基础坐落在弱风化安山岩上。主厂房分为主机间和安装间，主机间内装有四台水轮发电机组，自左向右依次为 1#、2#、3#机组和 4#机组，机组中心线上游侧净宽为 10.0m，下游侧净宽为 6.5m，厂房净宽16.5m。副厂房位于主厂房上游侧，总长度为 66.30m，宽度为 11.0m，分两层布置，一层主要布置厂用变压器、励磁变及电缆廊道等，地面高程为 83.3m，与主厂房水轮面层地面高程相同，二层主要布置中控室、高低压配电室、试验室及会议室等，地面高程为 88.80m，与主厂房发电面层地面高程相同。安装间位于主机间右侧，地面高程为 88.80m，与主厂房发电机层地面高程相同，进厂大门位于安装间右侧，宽度为 5.0m，高度为 4.5m，与进厂公路相连接。主机间下游侧设尾水平台，高程为 88.80m，宽度为 10.98m，设一扇大机尾水检修闸门和两扇小机尾水闸门，尾水平台后设尾水渠，其中首端 3.55m 为平坡段，底高程为75.151m（2#、3#机组）、77.226m（1#、4#机组），之后以 1:4 的反坡与尾水渠首端 79.0m 高程相连接，尾水渠与原河道相接。升压站布置在厂房上游的安装间后侧岸边开挖的平台上，占用场地面积为 2000m2。同时在厂房左侧适当位置建一机修间和绝缘油罐室。第二节 水文气象和工程...
