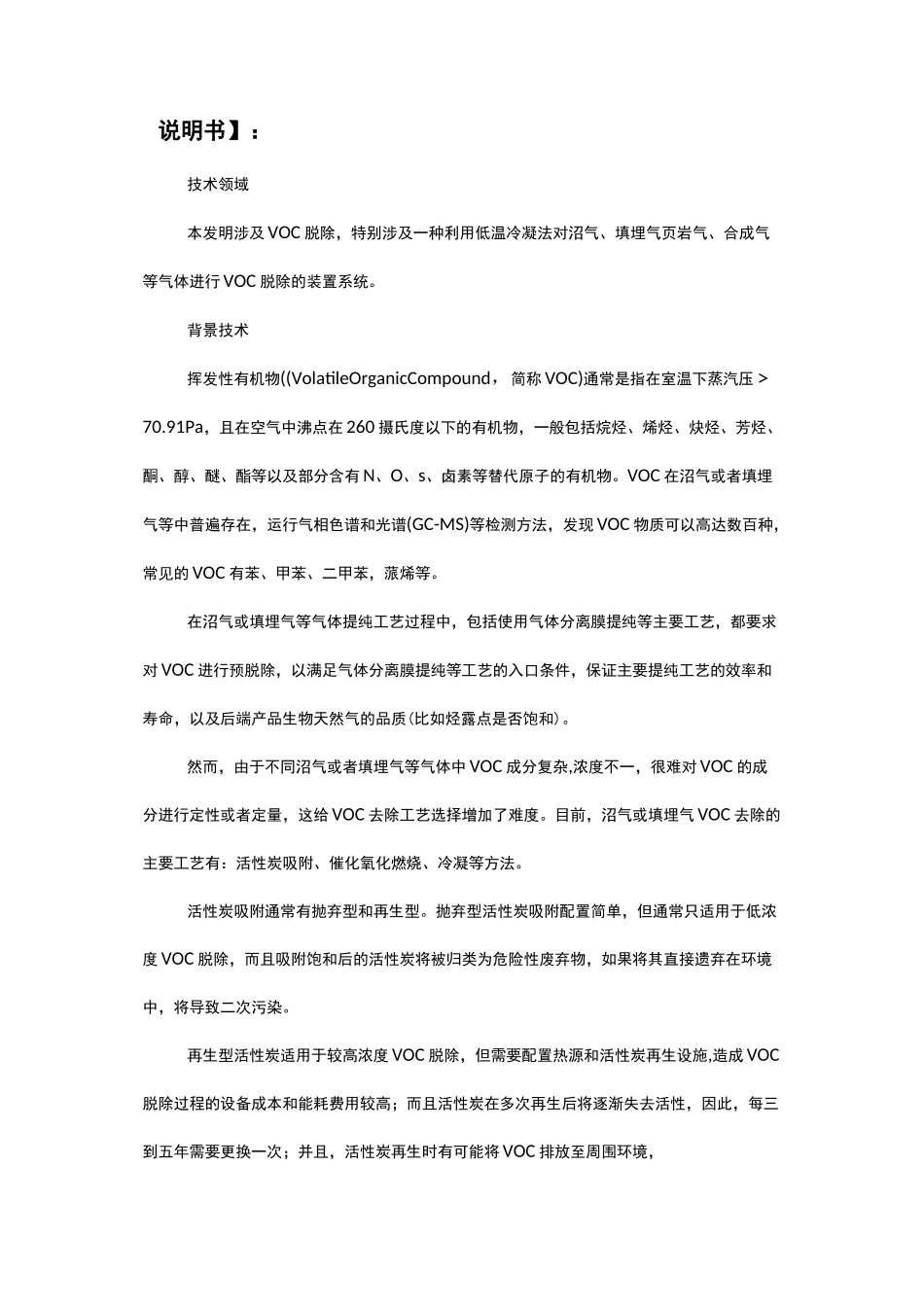

说明书】：技术领域本发明涉及 VOC 脱除，特别涉及一种利用低温冷凝法对沼气、填埋气页岩气、合成气等气体进行 VOC 脱除的装置系统。背景技术挥发性有机物((VolatileOrganicCompound，简称 VOC)通常是指在室温下蒸汽压＞70.91Pa，且在空气中沸点在 260 摄氏度以下的有机物，一般包括烷烃、烯烃、炔烃、芳烃、酮、醇、醚、酯等以及部分含有 N、O、s、卤素等替代原子的有机物。VOC 在沼气或者填埋气等中普遍存在，运行气相色谱和光谱(GC-MS)等检测方法，发现 VOC 物质可以高达数百种，常见的 VOC 有苯、甲苯、二甲苯，蒎烯等。在沼气或填埋气等气体提纯工艺过程中，包括使用气体分离膜提纯等主要工艺，都要求对 VOC 进行预脱除，以满足气体分离膜提纯等工艺的入口条件，保证主要提纯工艺的效率和寿命，以及后端产品生物天然气的品质(比如烃露点是否饱和)。然而，由于不同沼气或者填埋气等气体中 VOC 成分复杂,浓度不一，很难对 VOC 的成分进行定性或者定量，这给 VOC 去除工艺选择增加了难度。目前，沼气或填埋气 VOC 去除的主要工艺有：活性炭吸附、催化氧化燃烧、冷凝等方法。活性炭吸附通常有抛弃型和再生型。抛弃型活性炭吸附配置简单，但通常只适用于低浓度 VOC 脱除，而且吸附饱和后的活性炭将被归类为危险性废弃物，如果将其直接遗弃在环境中，将导致二次污染。再生型活性炭适用于较高浓度 VOC 脱除，但需要配置热源和活性炭再生设施,造成 VOC脱除过程的设备成本和能耗费用较高；而且活性炭在多次再生后将逐渐失去活性，因此，每三到五年需要更换一次；并且，活性炭再生时有可能将 VOC 排放至周围环境，而导致二次污染。催化燃烧法可以将 VOC 的绝大部分物质转化成水和二氧化碳，但由于沼气或者填埋气中 VOC 成分复杂燃烧温度各不相同容易造成燃烧不充分而导致 VOC 去除不充分，进而影响到下游工艺性能。而且催化燃烧法设备成本和能耗费用都较高。常用的冷凝法去除 VOC 装置主要包括常温冷干设备和深冷冷凝设备。常温冷干设备比较成熟，设备成本和能耗费用较低，主要用于控制沼气或填埋气中水分压力露点降到 5 摄氏度左右，同时附带部分去除一些高沸点的 VOC。但总体而言 VOC 去除率不高，不能直接满足提纯工艺入口条件。深冷冷凝法主要是指利用液氮等低温物质和沼气或者填埋气等气体接触换热，VOC被基本冷凝去除。缺点是系统较复杂，投资较高，需要液氮等消耗品，造成成本过高。发明内容本发明提...
