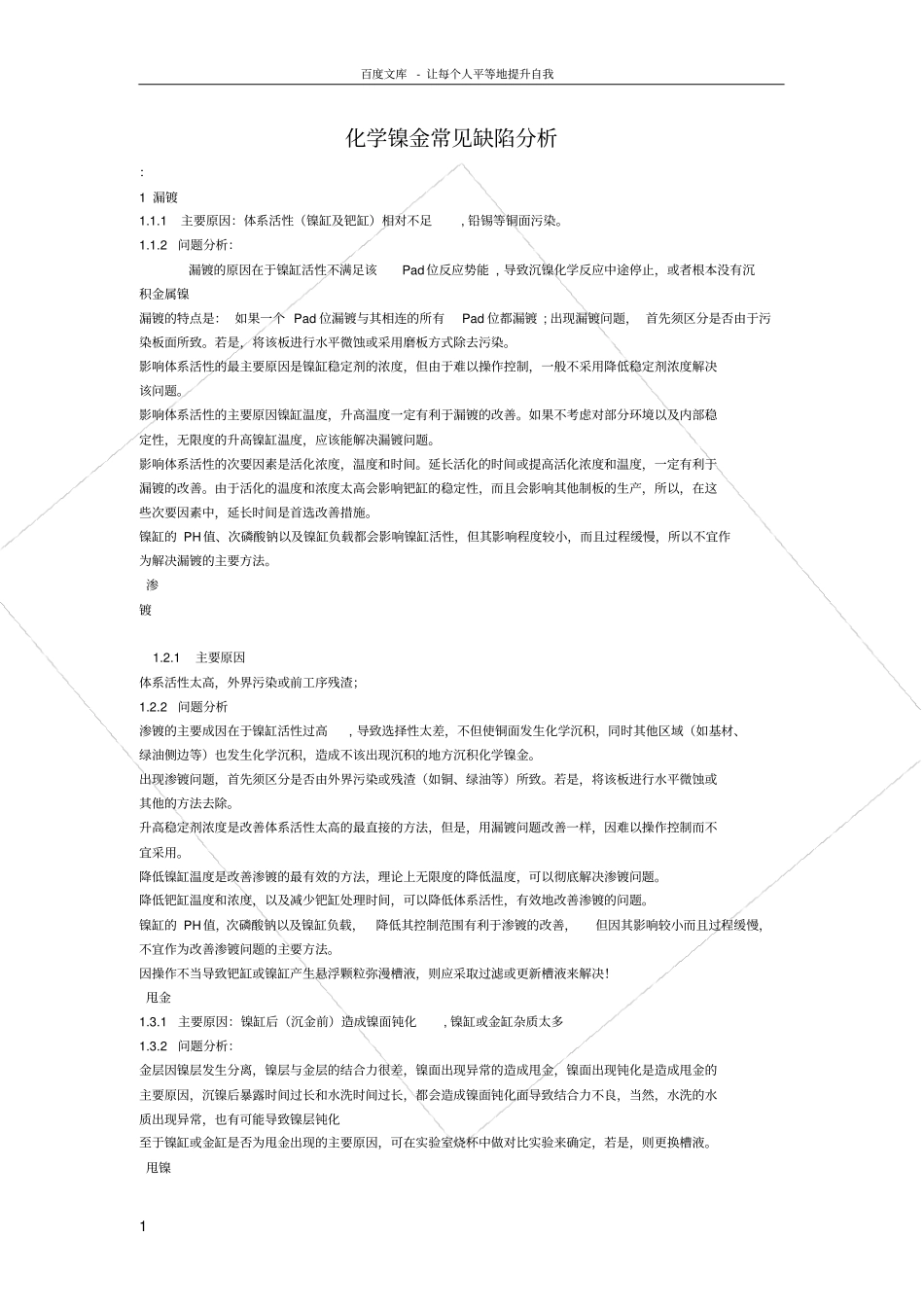

百度文库- 让每个人平等地提升自我1 化学镍金常见缺陷分析：1 漏镀1.1.1 主要原因：体系活性（镍缸及钯缸）相对不足, 铅锡等铜面污染。1.1.2问题分析：漏镀的原因在于镍缸活性不满足该Pad位反应势能 , 导致沉镍化学反应中途停止，或者根本没有沉积金属镍漏镀的特点是： 如果一个 Pad 位漏镀与其相连的所有Pad 位都漏镀 ; 出现漏镀问题， 首先须区分是否由于污染板面所致。若是，将该板进行水平微蚀或采用磨板方式除去污染。影响体系活性的最主要原因是镍缸稳定剂的浓度，但由于难以操作控制，一般不采用降低稳定剂浓度解决该问题。影响体系活性的主要原因镍缸温度，升高温度一定有利于漏镀的改善。如果不考虑对部分环境以及内部稳定性，无限度的升高镍缸温度，应该能解决漏镀问题。影响体系活性的次要因素是活化浓度，温度和时间。延长活化的时间或提高活化浓度和温度，一定有利于漏镀的改善。由于活化的温度和浓度太高会影响钯缸的稳定性，而且会影响其他制板的生产，所以，在这些次要因素中，延长时间是首选改善措施。镍缸的 PH值、次磷酸钠以及镍缸负载都会影响镍缸活性，但其影响程度较小，而且过程缓慢，所以不宜作为解决漏镀的主要方法。渗镀1.2.1 主要原因体系活性太高，外界污染或前工序残渣；1.2.2问题分析渗镀的主要成因在于镍缸活性过高, 导致选择性太差，不但使铜面发生化学沉积，同时其他区域（如基材、绿油侧边等）也发生化学沉积，造成不该出现沉积的地方沉积化学镍金。出现渗镀问题，首先须区分是否由外界污染或残渣（如铜、绿油等）所致。若是，将该板进行水平微蚀或其他的方法去除。升高稳定剂浓度是改善体系活性太高的最直接的方法，但是，用漏镀问题改善一样，因难以操作控制而不宜采用。降低镍缸温度是改善渗镀的最有效的方法，理论上无限度的降低温度，可以彻底解决渗镀问题。降低钯缸温度和浓度，以及减少钯缸处理时间，可以降低体系活性，有效地改善渗镀的问题。镍缸的 PH值，次磷酸钠以及镍缸负载，降低其控制范围有利于渗镀的改善，但因其影响较小而且过程缓慢，不宜作为改善渗镀问题的主要方法。因操作不当导致钯缸或镍缸产生悬浮颗粒弥漫槽液，则应采取过滤或更新槽液来解决！甩金1.3.1主要原因：镍缸后（沉金前）造成镍面钝化, 镍缸或金缸杂质太多1.3.2问题分析：金层因镍层发生分离，镍层与金层的结合力很差，镍面出现异常的造成甩金，镍面出现钝化是造成甩金的主要原因，沉镍后暴露时间过长和水...
