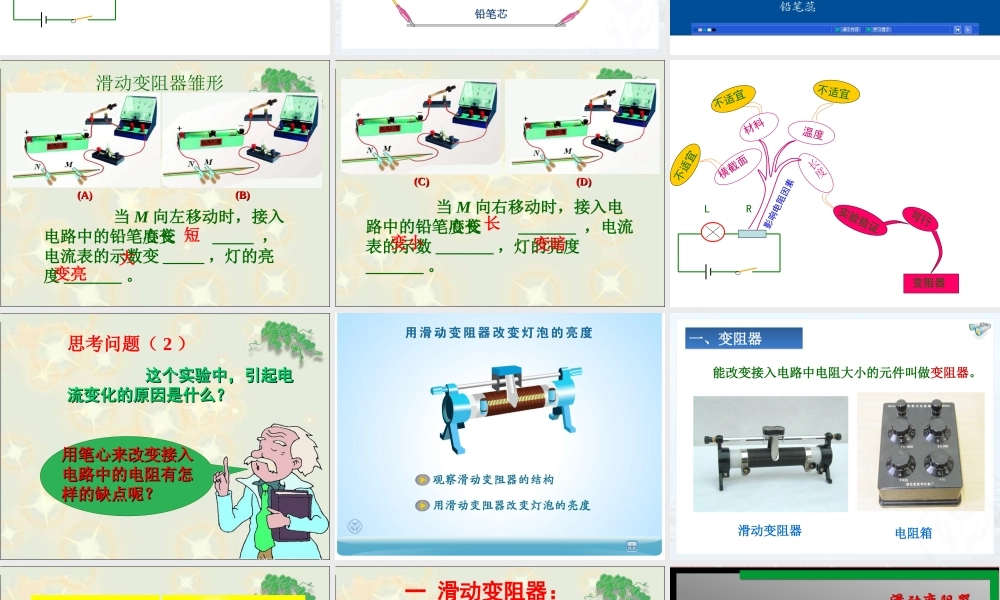

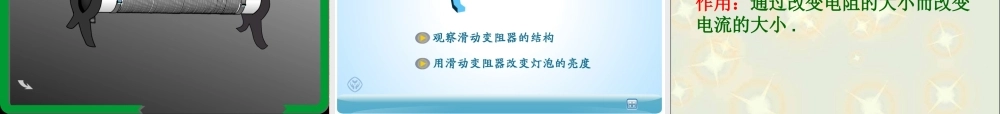

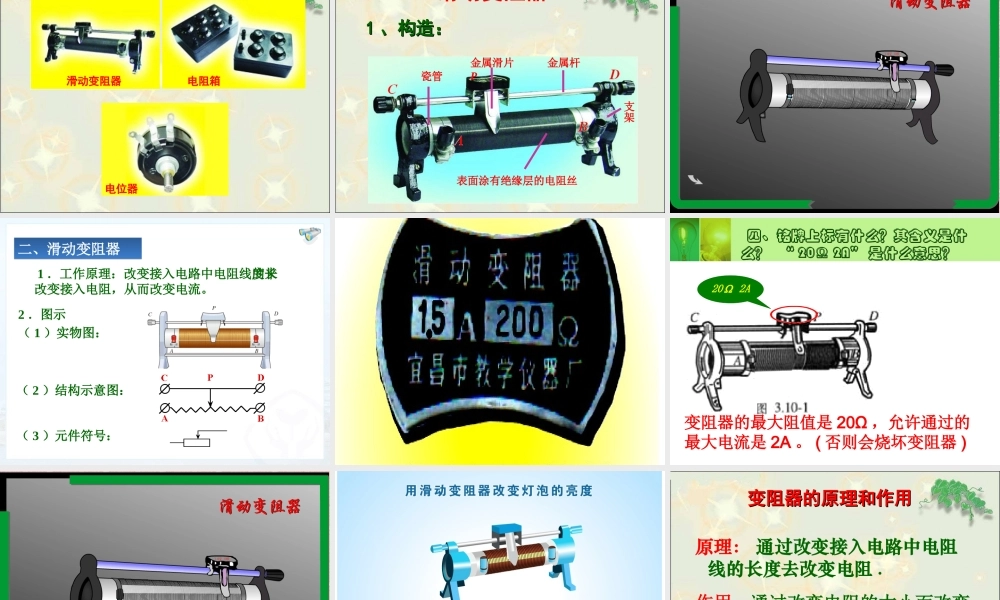

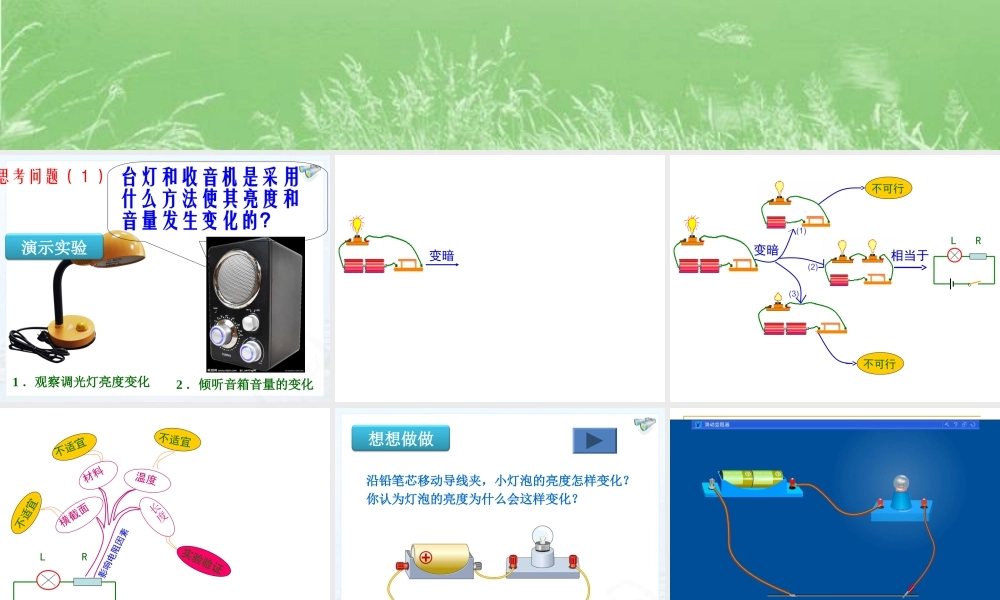

人教版新教材同步教学课件第六章 电压电阻1 ．观察调光灯亮度变化2 ．倾听音箱音量的变化演示实验台灯和收音机是采用什么方法使其亮度和音量发生变化的？思考问题（ 1 ）变暗变暗不可行不可行相当于LR(1)(2)(3)不适宜不适宜不适宜LR横截面长度材料影响电阻因素温度实验验证 沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？ 你认为灯泡的亮度为什么会这样变化？铅笔芯想想做做(A)(A)(B)(B) 当 M 向左移动时，接入电路中的铅笔心长度变_____ ，电流表的示数变 _____ ，灯的亮度 _______ 。短大变亮滑动变阻器雏形(D)(D)(C)(C) 当 M 向右移动时，接入电路中的铅笔心长度变_______ ，电流表的示数 _______ ，灯的亮度_______ 。长变小变暗不适宜不适宜不适宜LR横截面长度材料影响电阻因素温度实验验证可行变阻器思考问题（ 2 ） 这个实验中，引起电这个实验中，引起电流变化的原因是什么？流变化的原因是什么？用笔心来改变接入用笔心来改变接入电路中的电阻有怎电路中的电阻有怎样的缺点呢？样的缺点呢？一、变阻器一、变阻器 滑动变阻器 能改变接入电路中电阻大小的元件叫做变阻器。电阻箱滑动变阻器电阻箱电位器一 滑动变阻器：11 、构造：、构造：表面涂有绝缘层的电阻丝瓷管金属滑片P金属杆支架 （ 3 ）元件符号： （ 2 ）结构示意图： 2 ．图示 （ 1 ）实物图：二、滑动变阻器二、滑动变阻器 1 ．工作原理：改变接入电路中电阻线的长度来 改变接入电阻，从而改变电流。 四、铭牌上标有什么？其含义是什四、铭牌上标有什么？其含义是什么？ “么？ “ 20Ω 2A”20Ω 2A” 是什么意思？是什么意思？ 20Ω 2A变阻器的最大阻值是 20Ω ，允许通过的最大电流是 2A 。 ( 否则会烧坏变阻器 )变阻器的原理和作用变阻器的原理和作用原理： 通过改变接入电路中电阻线的长度去改变电阻 .作用：通过改变电阻的大小而改变电流的大小 .思考问题（思考问题（ 44 ）） 滑动变阻器有四个接线柱 ，但是连入电路中只要其中两个接线柱，那么如何连接呢？ABCDBDAPDABCC接入电路的接线柱接入电路的接线柱 ABABBDAPDABCC接入电路的接线柱接入电路的接线柱 ABAB错误BDAPDABCC接入电路的接线柱接入电路的接线柱 CDCDBDAPDABCC接入电路的接线柱接入电路的接线柱 CDCD错误BDAPDABCC接入电路的接线柱接入电路的接线柱 ACAC如何增大接入电路的电阻？如何增大接入电路的电阻？AA 、滑片向左移、滑片向左...
