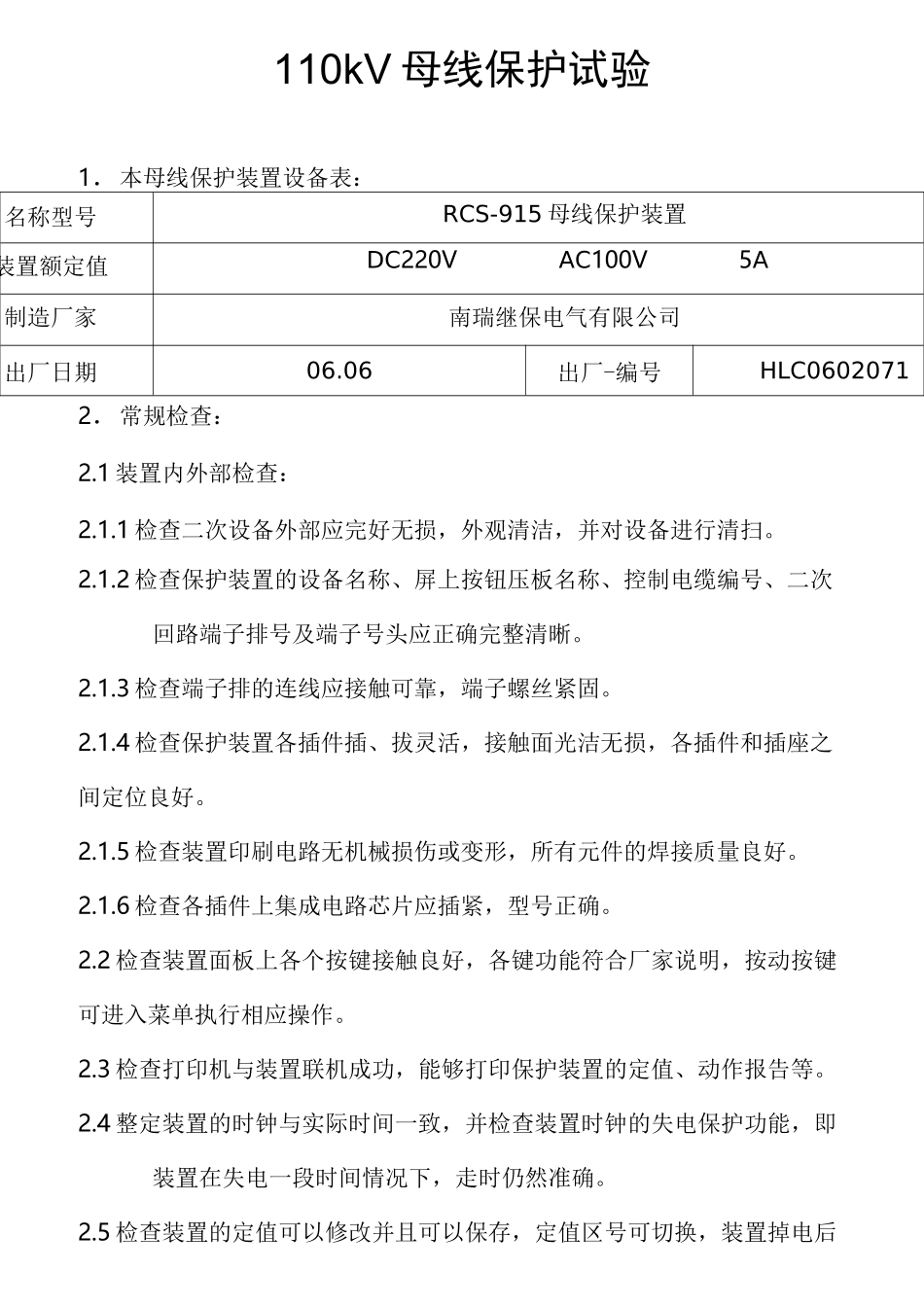

110kV 母线保护试验1．本母线保护装置设备表：名称型号RCS-915 母线保护装置装置额定值DC220VAC100V5A制造厂家南瑞继保电气有限公司出厂日期06.06出厂-编号HLC06020712．常规检查：2.1 装置内外部检查：2.1.1 检查二次设备外部应完好无损，外观清洁，并对设备进行清扫。2.1.2 检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。2.1.3 检查端子排的连线应接触可靠，端子螺丝紧固。2.1.4 检查保护装置各插件插、拔灵活，接触面光洁无损，各插件和插座之间定位良好。2.1.5 检查装置印刷电路无机械损伤或变形，所有元件的焊接质量良好。2.1.6 检查各插件上集成电路芯片应插紧，型号正确。2.2 检查装置面板上各个按键接触良好，各键功能符合厂家说明，按动按键可进入菜单执行相应操作。2.3 检查打印机与装置联机成功，能够打印保护装置的定值、动作报告等。2.4 整定装置的时钟与实际时间一致，并检查装置时钟的失电保护功能，即装置在失电一段时间情况下，走时仍然准确。2.5 检查装置的定值可以修改并且可以保存，定值区号可切换，装置掉电后可保存已经整定好的定值。2.6检 查 装 置 与GPS对 时 装 置 可 以 实 现 对 时 。3．二次回路绝缘测试：测试项目绝缘电阻值（MQ）测试项目绝缘电阻值（MQ交流电流对地160信号回路对地110交流电压对地16控制回路对地150交流电压对交流电流160信号回路对控制回路140装置电源对地110总回路对地160注：测绝缘电阻时，施加摇表电压时间不少于 5S,待读数达到稳定时，读取绝缘电阻值,各回路对地绝缘阻值均应大于 10MQ，总回路对地绝缘电阻值大 于 1.0MQ 。 弱 电 回 路 用 500V 摇 表 ， 强 电 回 路 用 1000V 摇 表 。4．保护装置程序版本：模块型号版本号校验码程序时间保护板RCS-915AB2.10ZXE79728ED2003-11-0616：17管理板RCS-915AB2.10ZXCA1D01F02003-11-0616：18面板RCS-915AB2.10ZX5EE12003-11-0615：025．保护开入量检查5.1 刀闸位置开入：线路号1 母丨丨母线路号1 母丨丨母0001 刀闸位置正确正确0008 刀闸位置正确正确0002 刀闸位置正确正确0009 刀闸位置正确正确0003 刀闸位置正确正确0010 刀闸位置正确正确0004 刀闸位置正确正确0011 刀闸位置正确正确0005 刀闸位置正确正确0012 刀闸位置正确正确0006 刀闸位置正确正确0013 刀闸位置正确正确0007 刀闸位置正确正确0014 刀闸位置正确...
