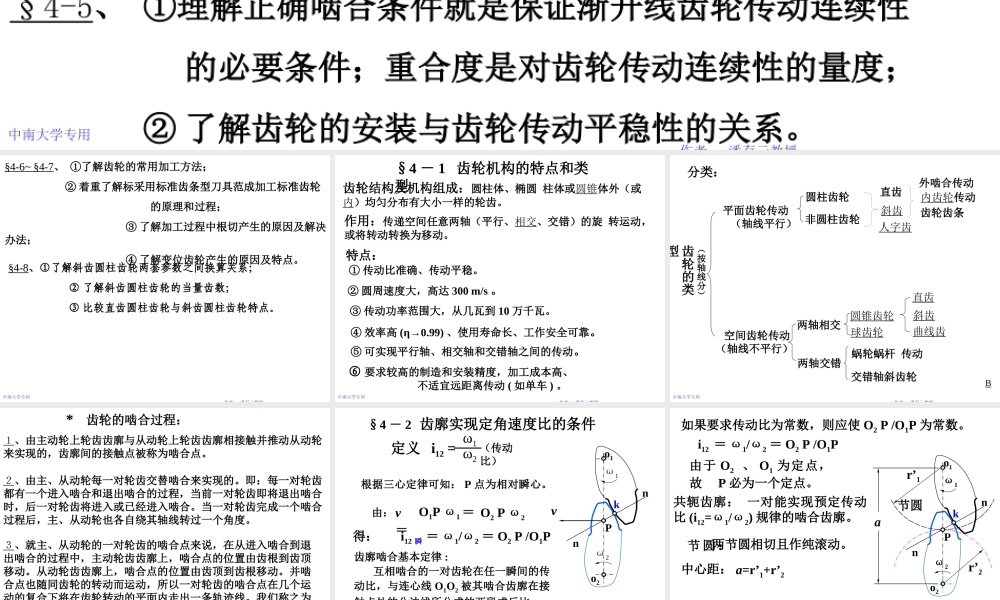

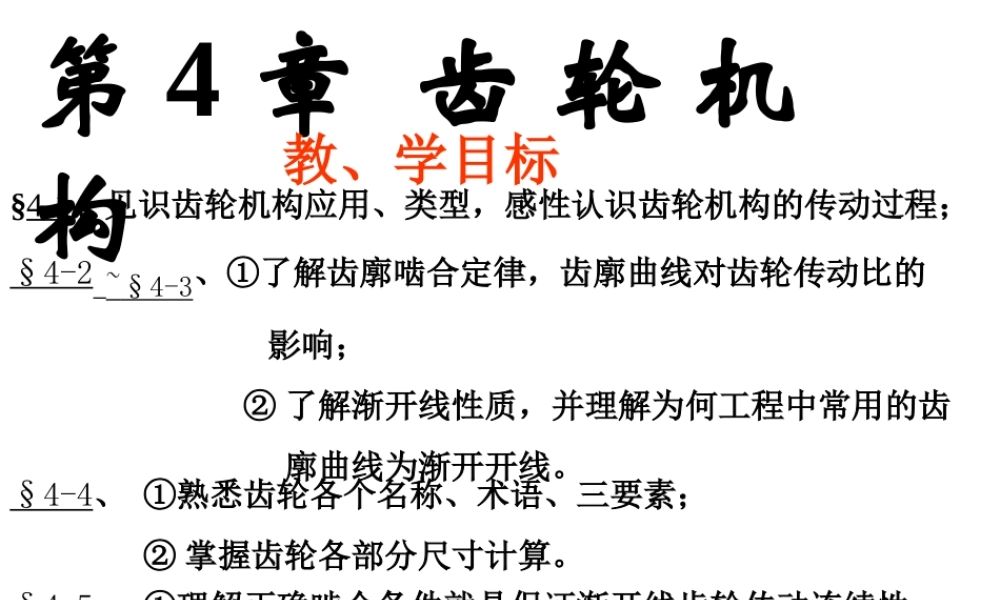

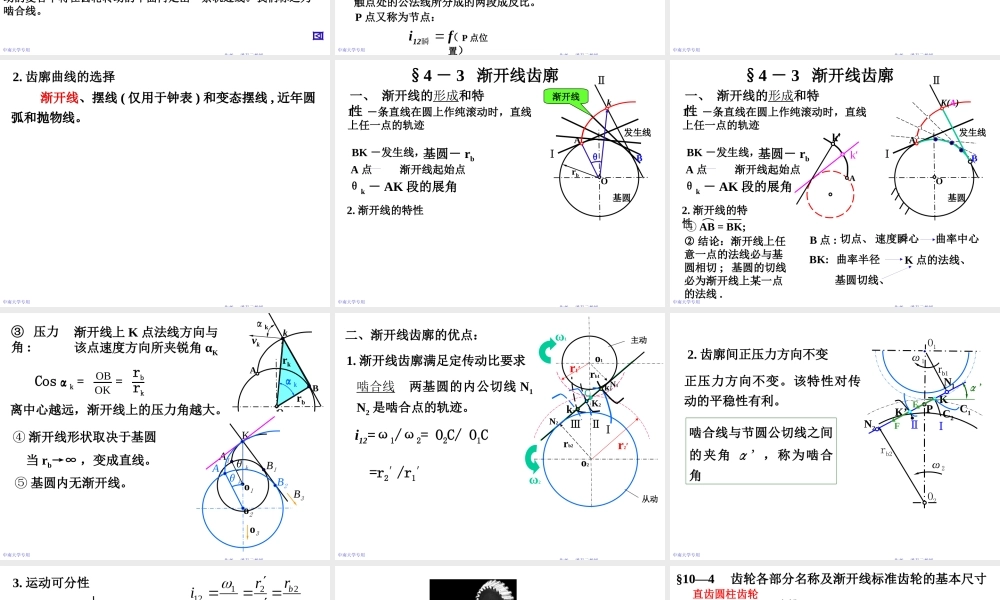

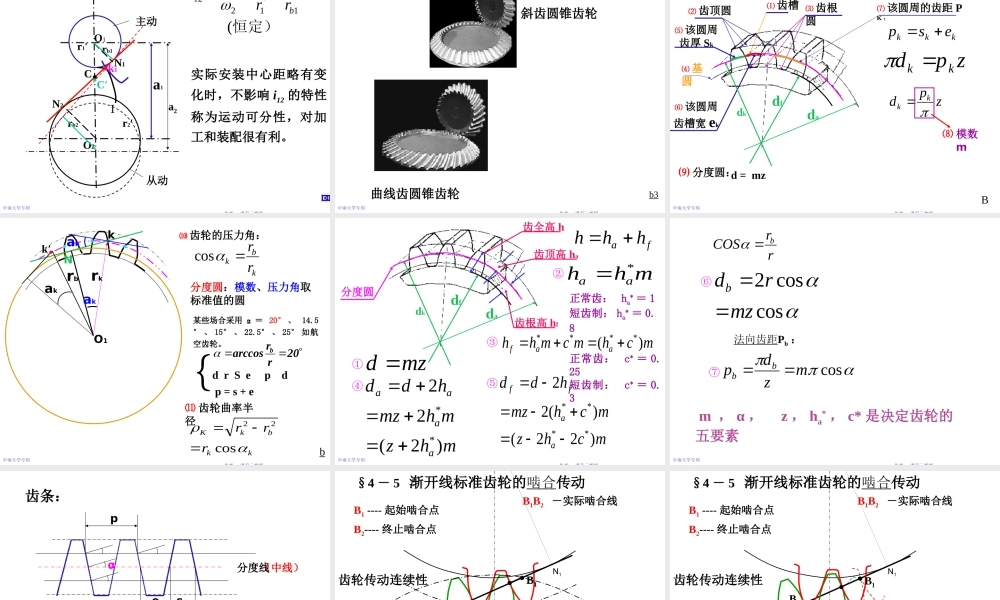

中南大学专用 作者： 潘存云教授 第 4 章 齿 轮 机 构教、学目标§4-1、见识齿轮机构应用、类型，感性认识齿轮机构的传动过程；§4-2 ~§4-3、①了解齿廓啮合定律，齿廓曲线对齿轮传动比的 影响； ② 了解渐开线性质，并理解为何工程中常用的齿 廓曲线为渐开开线。 §4-4、 ①熟悉齿轮各个名称、术语、三要素； ② 掌握齿轮各部分尺寸计算。§4-5、 ①理解正确啮合条件就是保证渐开线齿轮传动连续性 的必要条件；重合度是对齿轮传动连续性的量度； ② 了解齿轮的安装与齿轮传动平稳性的关系。中南大学专用 作者： 潘存云教授 §4-6~ §4-7、 ①了解齿轮的常用加工方法； ② 着重了解标采用标准齿条型刀具范成加工标准齿轮 的原理和过程； ③ 了解加工过程中根切产生的原因及解决办法； ④ 了解变位齿轮产生的原因及特点。§4-8、①了解斜齿圆柱齿轮两套参数之间换算关系； ② 了解斜齿圆柱齿轮的当量齿数； ③ 比较直齿圆柱齿轮与斜齿圆柱齿轮特点。中南大学专用 作者： 潘存云教授 §4 － 1 齿轮机构的特点和类型作用：传递空间任意两轴（平行、相交、交错）的旋 转运动，或将转动转换为移动。齿轮结构及机构组成：圆柱体、椭圆 柱体或圆锥体外（或内）均匀分布有大小一样的轮齿。特点：① 传动比准确、传动平稳。② 圆周速度大，高达 300 m/s 。③ 传动功率范围大，从几瓦到 10 万千瓦。④ 效率高 (η→0.99) 、使用寿命长、工作安全可靠。⑤ 可实现平行轴、相交轴和交错轴之间的传动。⑥ 要求较高的制造和安装精度，加工成本高、 不适宜远距离传动 ( 如单车 ) 。中南大学专用 作者： 潘存云教授 平面齿轮传动 （轴线平行）外啮合传动直齿斜齿人字齿圆柱齿轮非圆柱齿轮 空间齿轮传动 （轴线不平行）直齿斜齿曲线齿圆锥齿轮两轴相交两轴交错蜗轮蜗杆 传动交错轴斜齿轮球齿轮分类：内齿轮传动齿轮齿条B（按轴线分）齿轮的类型中南大学专用 作者： 潘存云教授 １、由主动轮上轮齿齿廓与从动轮上轮齿齿廓相接触并推动从动轮来实现的，齿廓间的接触点被称为啮合点。２、由主、从动轮每一对轮齿交替啮合来实现的。即：每一对轮齿都有一个进入啮合和退出啮合的过程，当前一对轮齿即将退出啮合时，后一对轮齿将进入或已经进入啮合。当一对轮齿完成一个啮合过程后，主、从动轮也各自绕其轴线转过一个角度。３、就主、从动轮的一对轮齿的啮合点来说，在从进入啮合到退出啮合的...
