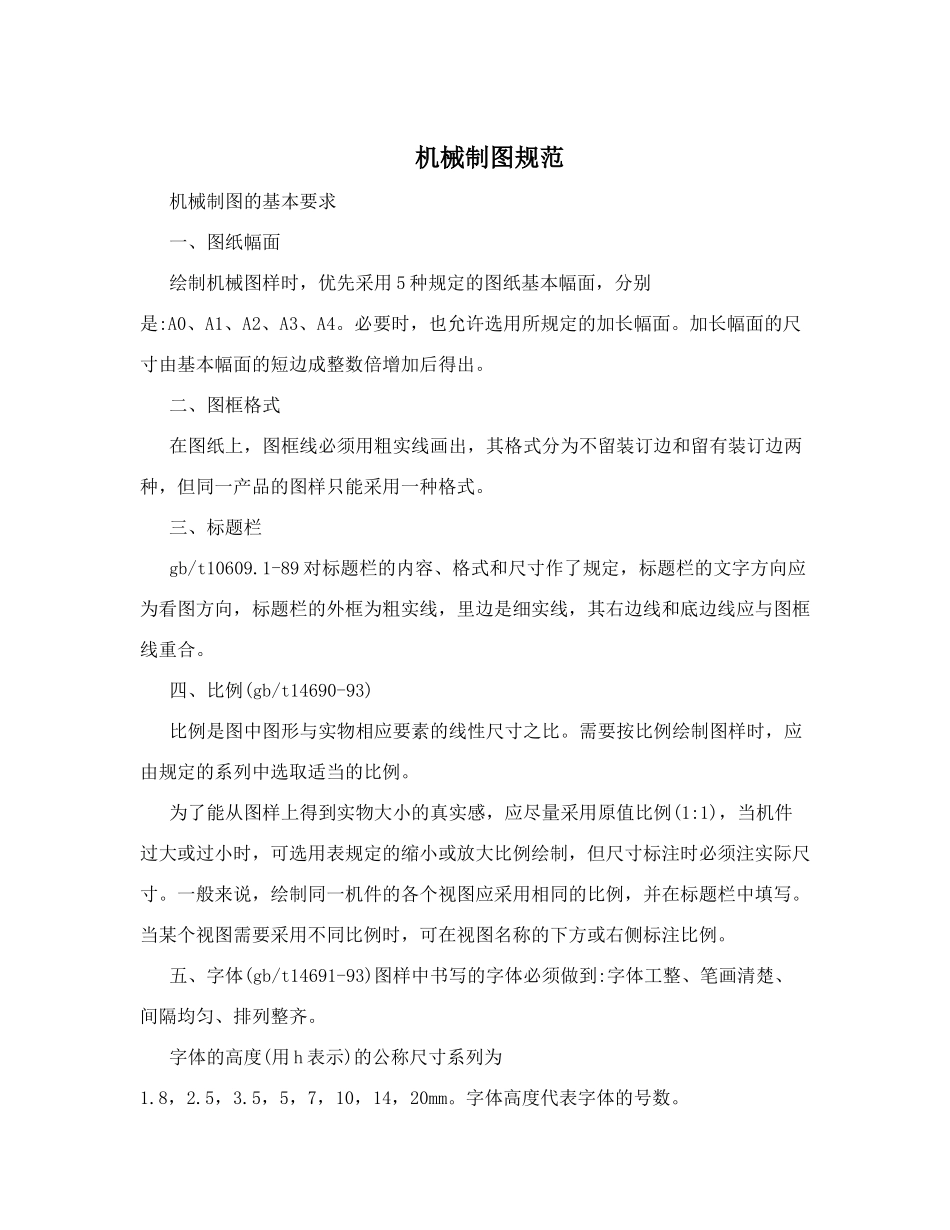

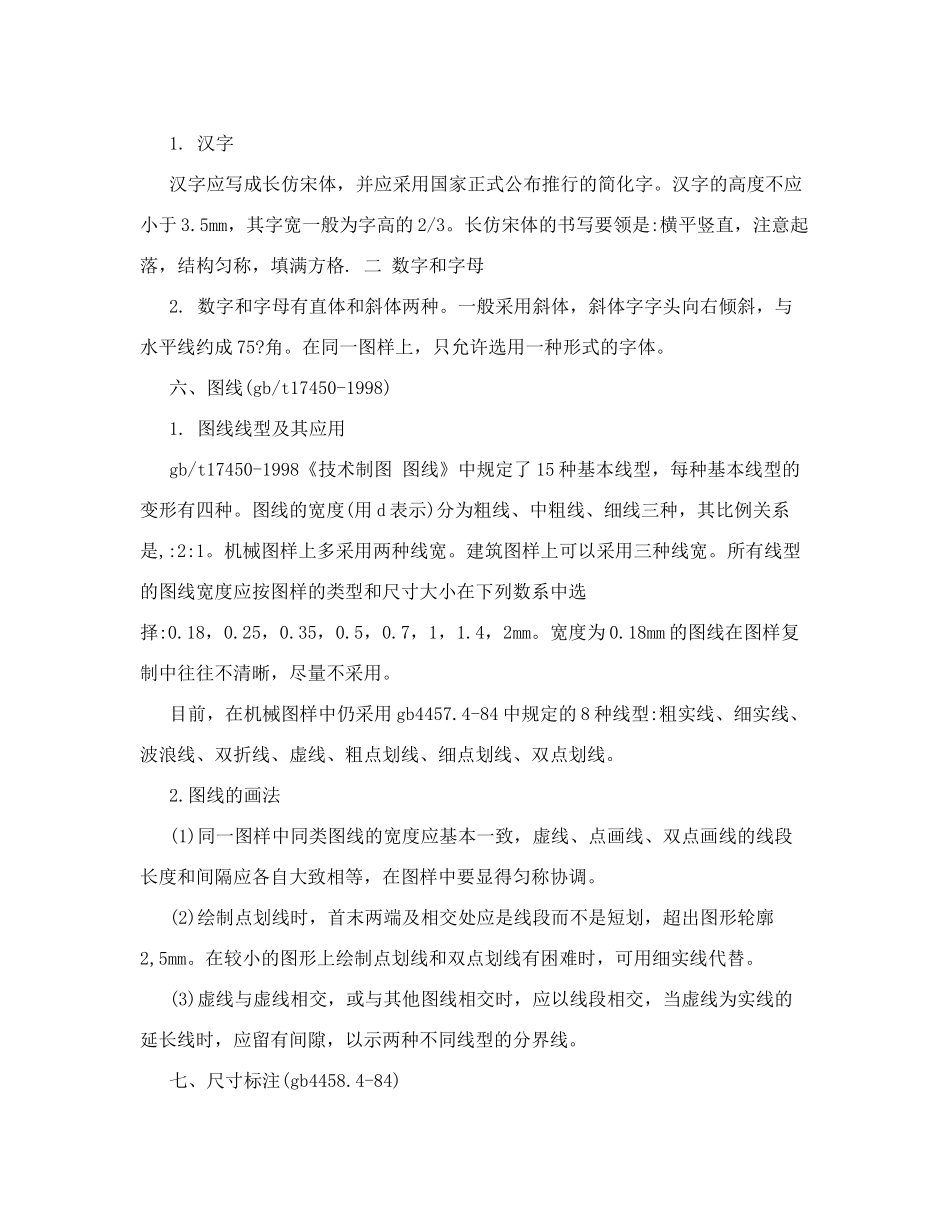

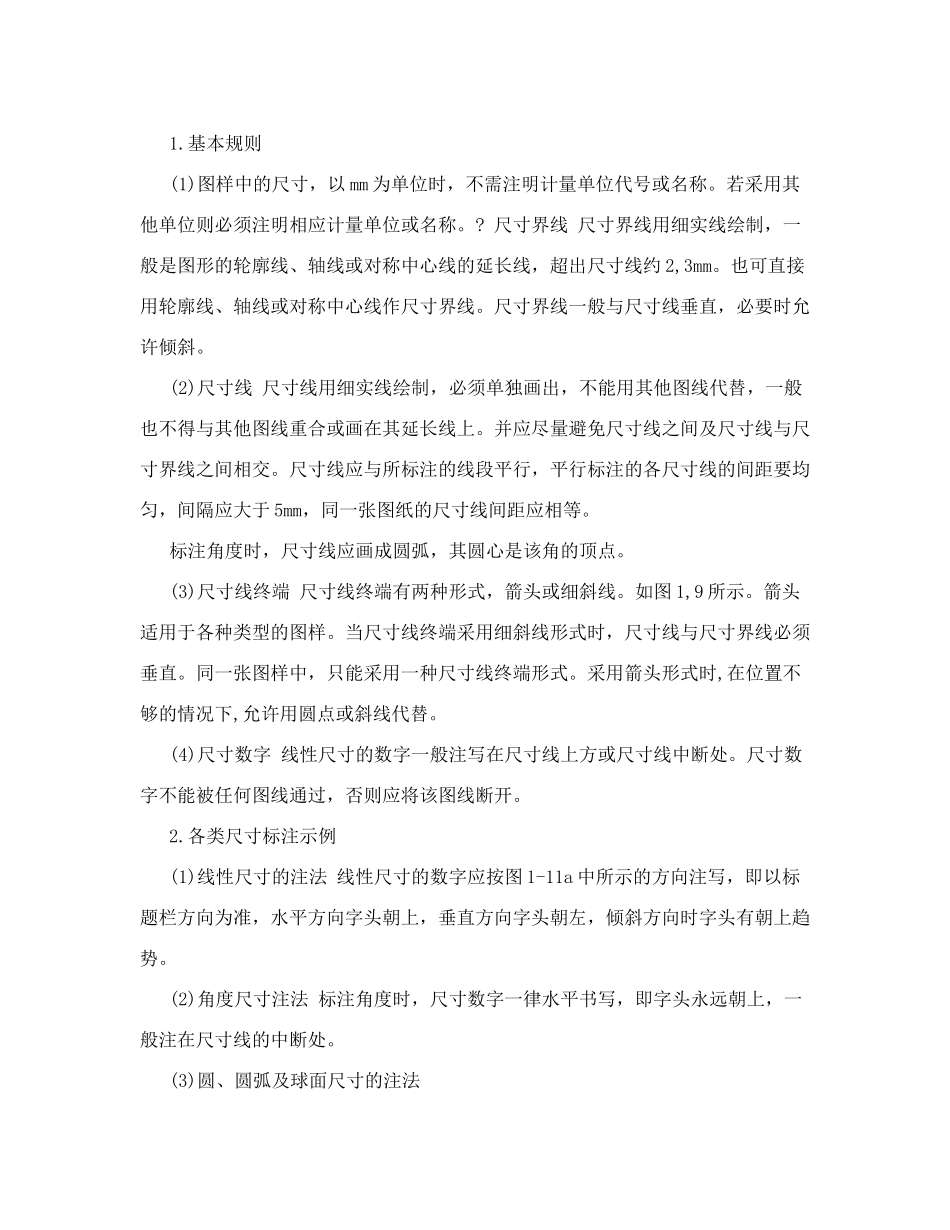

机械制图规范机械制图的基本要求 一、图纸幅面 绘制机械图样时，优先采用 5 种规定的图纸基本幅面，分别是:A0、A1、A2、A3、A4。必要时，也允许选用所规定的加长幅面。加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。 二、图框格式 在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。 三、标题栏 gb/t10609.1-89 对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。 四、比例(gb/t14690-93) 比例是图中图形与实物相应要素的线性尺寸之比。需要按比例绘制图样时，应由规定的系列中选取适当的比例。 为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。一般来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例。 五、字体(gb/t14691-93)图样中书写的字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。 字体的高度(用 h 表示)的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。字体高度代表字体的号数。 1. 汉字 汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。汉字的高度不应小于 3.5mm，其字宽一般为字高的 2/3。长仿宋体的书写要领是:横平竖直，注意起落，结构匀称，填满方格. 二 数字和字母 2. 数字和字母有直体和斜体两种。一般采用斜体，斜体字字头向右倾斜，与水平线约成 75?角。在同一图样上，只允许选用一种形式的字体。 六、图线(gb/t17450-1998) 1. 图线线型及其应用 gb/t17450-1998《技术制图 图线》中规定了 15 种基本线型，每种基本线型的变形有四种。图线的宽度(用 d 表示)分为粗线、中粗线、细线三种，其比例关系是,:2:1。机械图样上多采用两种线宽。建筑图样上可以采用三种线宽。所有线型的图线宽度应按图样的类型和尺寸大小在下列数系中选择:0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。宽度为 0.18mm 的图线在图样复制中往往不清晰，尽量不采用。 目前，在机械图样中仍采用 gb4457.4-84 中规定的 8 种线型:粗实线、细实线、波浪线、双折线、虚线、粗点划线、细点划线、双点划线。 2.图线的画法 (1)同一图样中同类图线的宽度...
