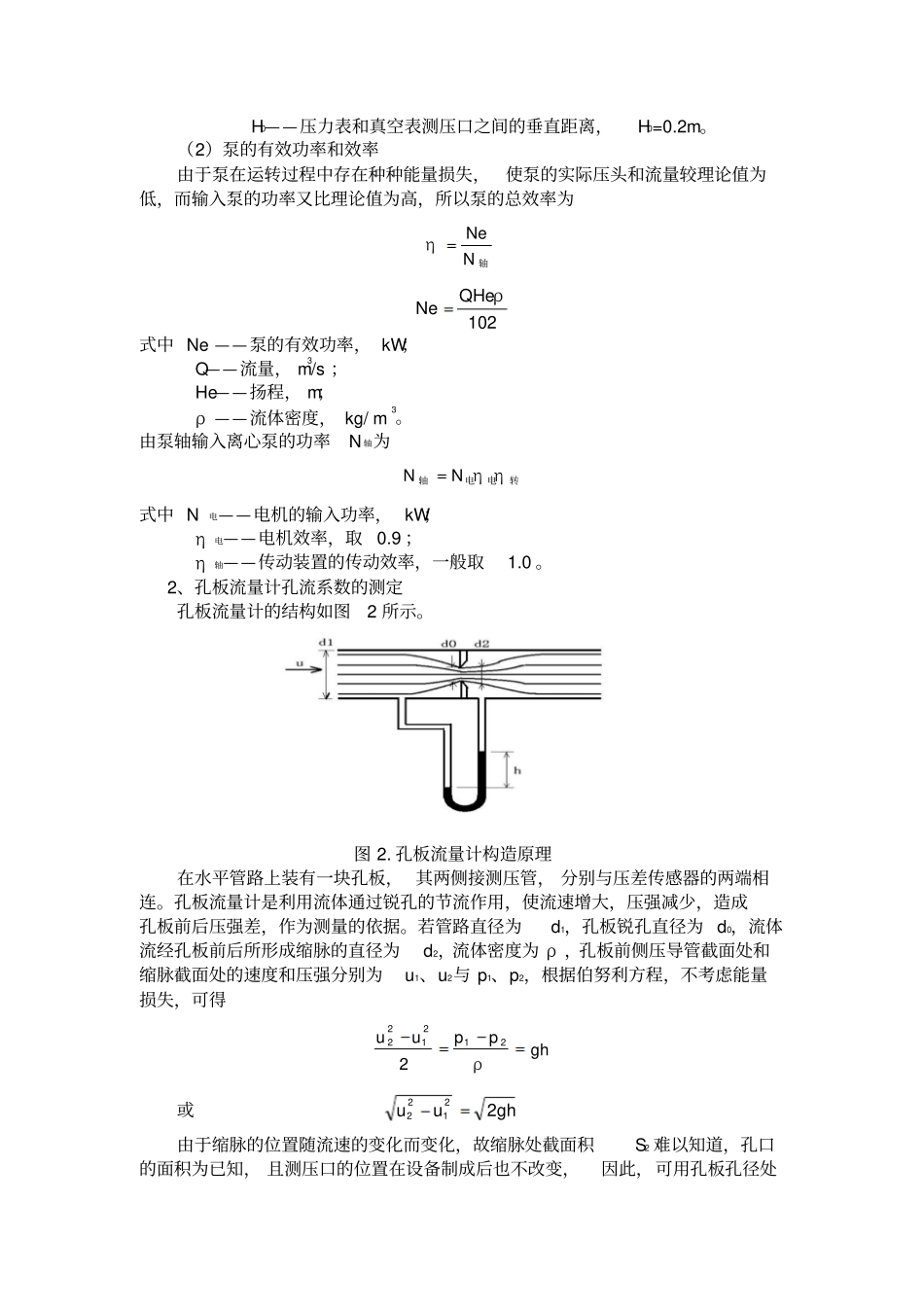

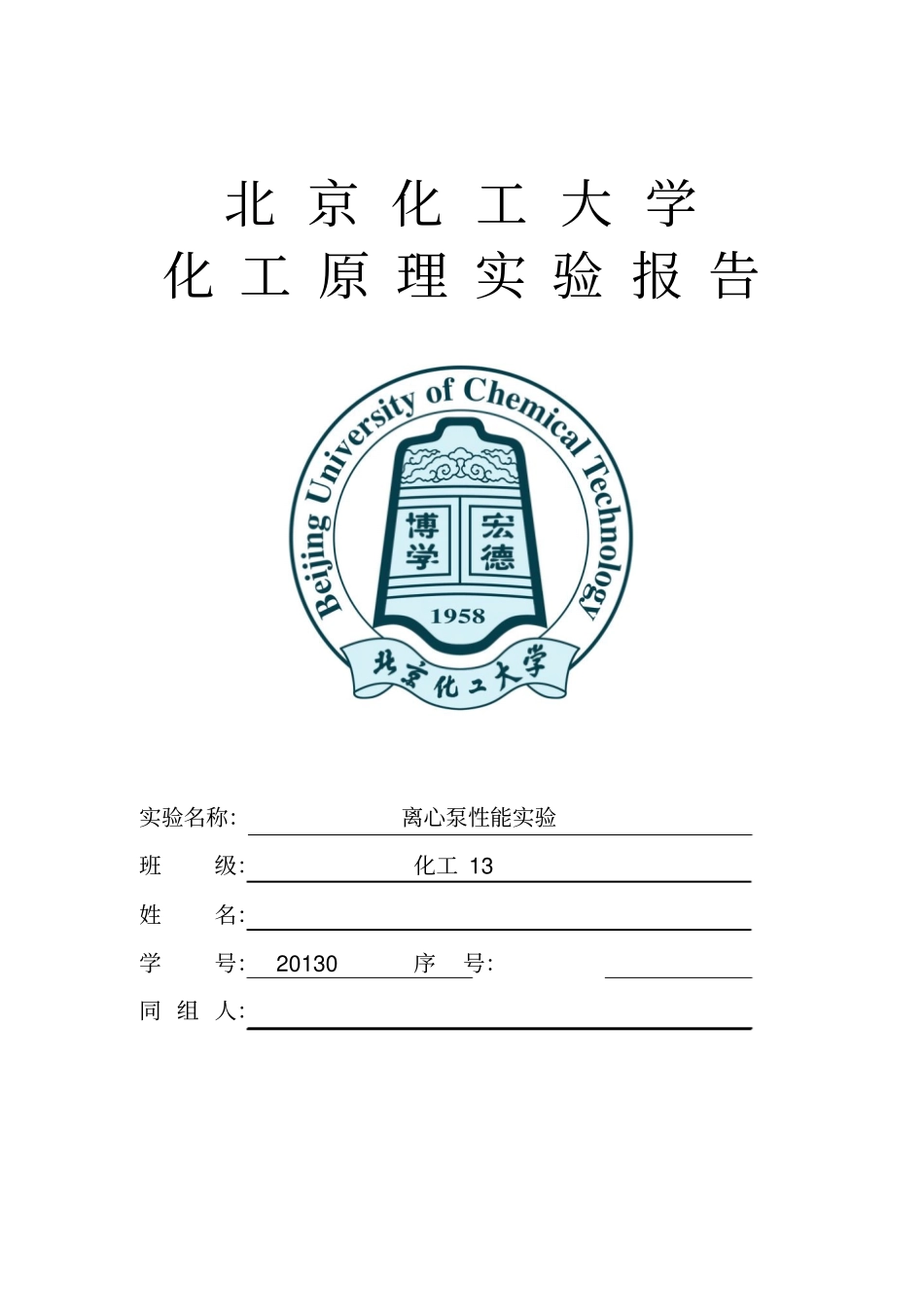

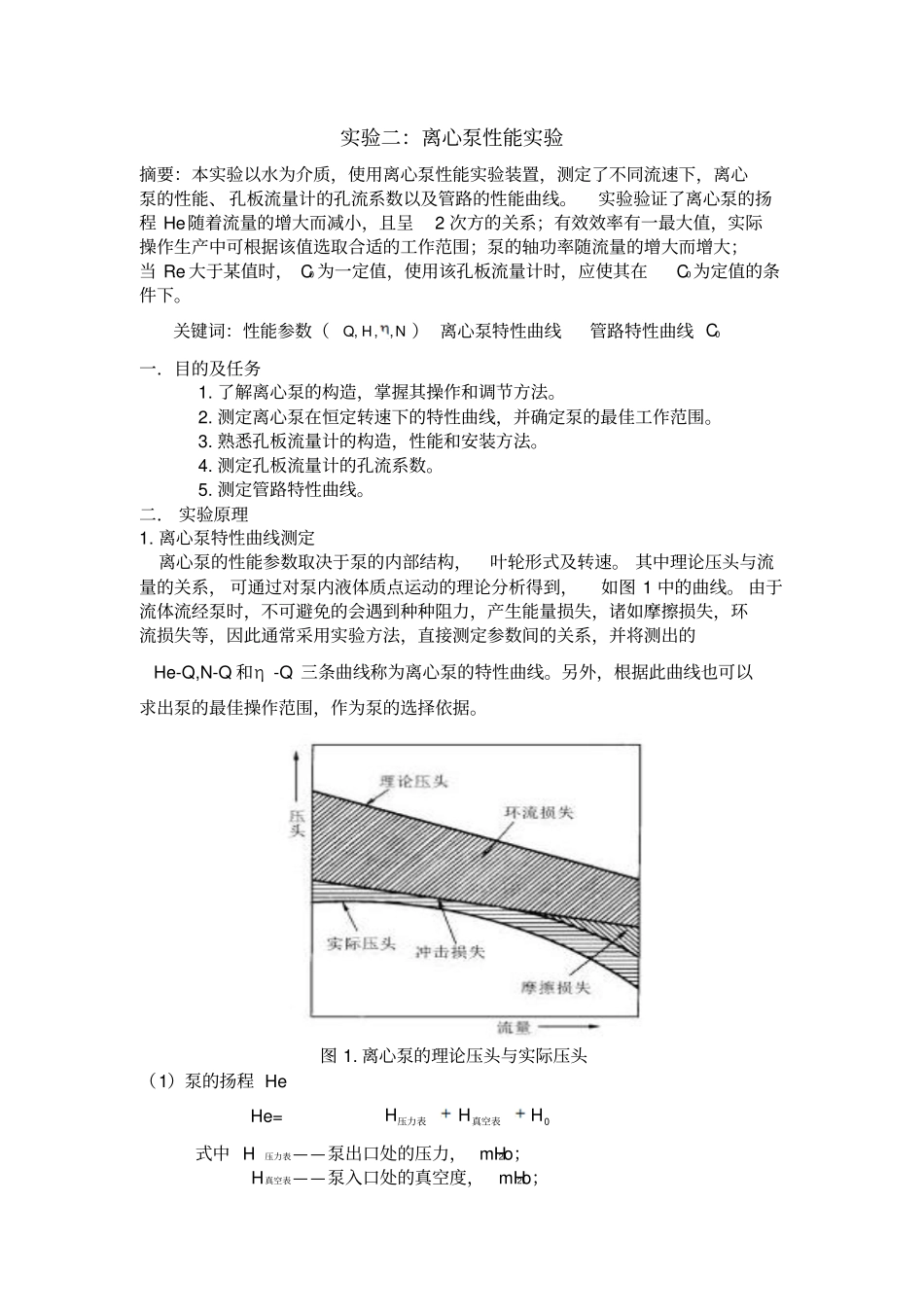

北 京 化 工 大 学化 工 原 理 实 验 报 告实验名称：离心泵性能实验班级：化工 13 姓名：学号： 20130 序号：同 组 人：实验二：离心泵性能实验摘要：本实验以水为介质，使用离心泵性能实验装置，测定了不同流速下，离心泵的性能、 孔板流量计的孔流系数以及管路的性能曲线。实验验证了离心泵的扬程 He随着流量的增大而减小，且呈2 次方的关系；有效效率有一最大值，实际操作生产中可根据该值选取合适的工作范围；泵的轴功率随流量的增大而增大；当 Re 大于某值时， C0 为一定值，使用该孔板流量计时，应使其在C0为定值的条件下。关键词：性能参数（NHQ,,,） 离心泵特性曲线管路特性曲线 C0一．目的及任务1. 了解离心泵的构造，掌握其操作和调节方法。2. 测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。3. 熟悉孔板流量计的构造，性能和安装方法。4. 测定孔板流量计的孔流系数。5. 测定管路特性曲线。二． 实验原理1. 离心泵特性曲线测定离心泵的性能参数取决于泵的内部结构，叶轮形式及转速。 其中理论压头与流量的关系， 可通过对泵内液体质点运动的理论分析得到，如图 1 中的曲线。 由于流体流经泵时，不可避免的会遇到种种阻力，产生能量损失，诸如摩擦损失，环流损失等，因此通常采用实验方法，直接测定参数间的关系，并将测出的He-Q,N-Q 和η -Q 三条曲线称为离心泵的特性曲线。另外，根据此曲线也可以求出泵的最佳操作范围，作为泵的选择依据。图 1. 离心泵的理论压头与实际压头（1）泵的扬程 He He=0真空表压力表HHH式中 H压力表——泵出口处的压力， mH2o；H真空表——泵入口处的真空度，mH2o；H0——压力表和真空表测压口之间的垂直距离，H0=0.2m。（2）泵的有效功率和效率由于泵在运转过程中存在种种能量损失，使泵的实际压头和流量较理论值为低，而输入泵的功率又比理论值为高，所以泵的总效率为轴ηNNe102QHeNeρ式中 Ne ——泵的有效功率， kW；Q——流量， m3/s ；He——扬程， m；ρ ——流体密度， kg/ m3。由泵轴输入离心泵的功率N 轴为转电电轴ηηNN式中 N电——电机的输入功率， kW；η电——电机效率，取0.9 ；η轴——传动装置的传动效率，一般取1.0 。2、孔板流量计孔流系数的测定孔板流量计的结构如图2 所示。图 2. 孔板流量计构造原理在水平管路上装有一块孔板， 其两侧接测压管， 分别与压差传感器的两端相连。孔板流量计是利用流体...
